инструкция по эксплуатации станка JET мод.JMD-18, JMD-18PF
10
6.6
Регулировка возвратной пружины
Возвратная пружина стержня отрегулирована
на заводе-производителе.
Если необходима дополнительная регулировка,
действуйте следующим образом.
Ослабьте ручку (I, Рис. 14) на 6 мм.
Не снимать кожух пружины (H).

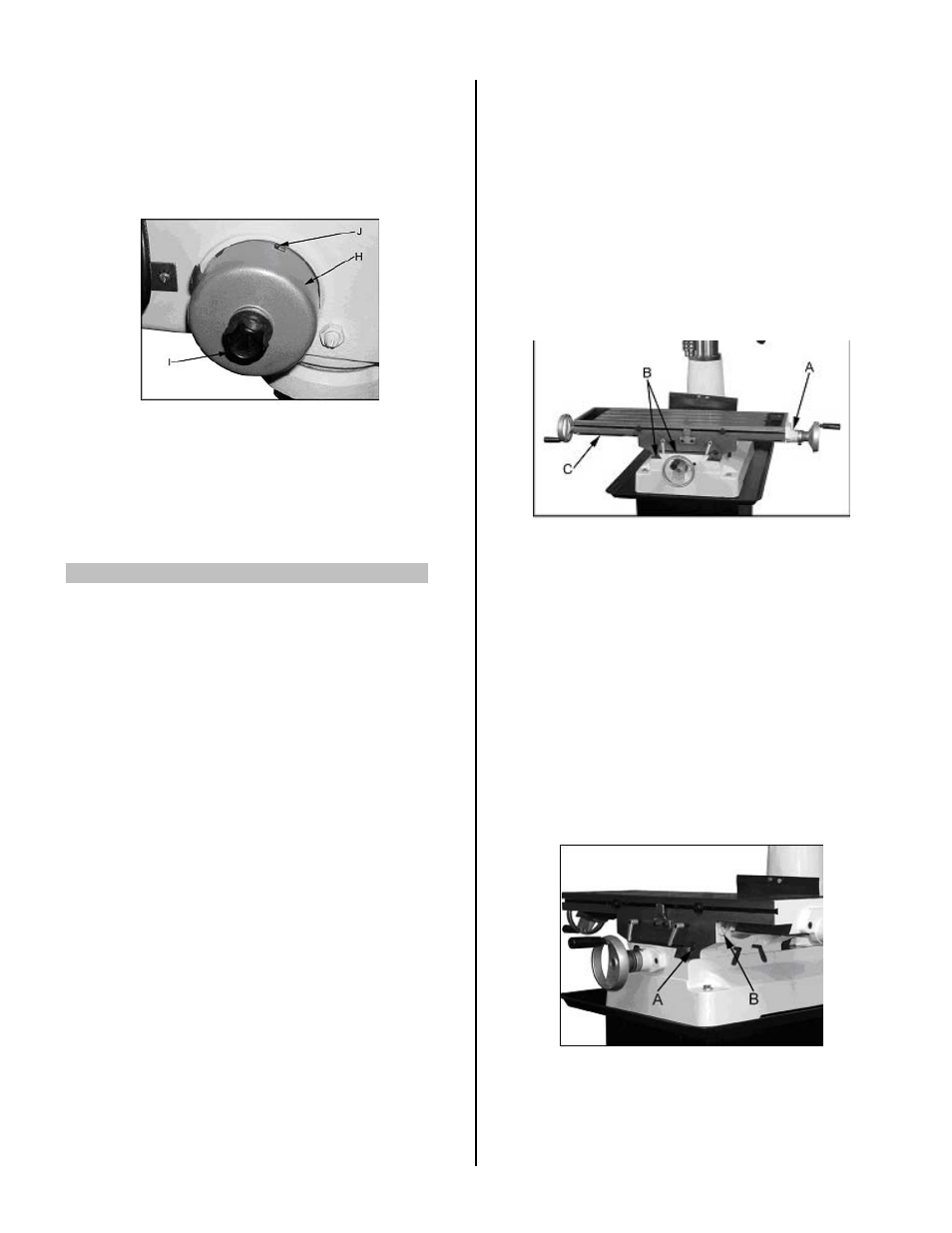

Рис.14
Надежно удерживайте кожух пружины (H).
Для, например, повышения упругости пружины,
осторожно снимите кожух пружины и поверните
ее против часовой стрелки, пока захват (J) сно-
ва не зафиксируется.
Снова затяните ручку (I).
7
. Контроль и техническое обслуживание
Общие указания
Перед работами по техническому обслужива-
нию и очистке станок должен быть предохранен
от непроизвольного включения.
Вытащите сетевой штекер!
Производите очистку станка через равномер-
ные отрезки времени.
Немедленно заменяйте поврежденные защит-
ные устройства.
Подключение и ремонт электрического обору-
дования разрешается проводить только квали-
фицированным электрикам.
Учитывайте, что приводные ремни (плоские,
клиновые, поликлиновые), используемые в кон-
струкции станка, относятся к деталям быстро-
изнашивающимся, требуют контроля износа и
натяжения и периодической замены. Гарантия
на такие детали не распространяется. Защит-
ные кожуха, отдельные детали из пластика и
алюминия, используемые в конструкции станка,
выполняют предохранительные функции. За-
мене по гарантии такие детали не подлежат.
7
.1 Еженедельная смазка:
Еженедельно смазывайте:
DIN 51502 CG ISO VG 68
(например, BP Maccurat 68, Castrol Magna BD 68,
Mobil Vectra 2,
ИГНПс-40)
-
Винт перемещения ось X (C, Рис. 13)
Смазать по всей длине.
-
Винт перемещения ось Y
Смазать по всей длине
(Переместите стол в его переднее крайнее по-
ложение и снимите защитный кожух направ-
ляющих).
-
Вертикальная колонна
Слегка смазать по всей длине.
-
Зубчатая штанга
Слегка смазать по всей длине.
-
Рукоятка регулировки высоты
Смазать через пресс-масленку.
Рис.15
7
.2 Ежедневная смазка:
Ежедневно смазывайте:
DIN 51502 CG ISO VG 68
(например, BP Maccurat 68, Castrol Magna BD 68,
Mobil Vectra 2,
ИГНПс-40)
-
Маховики X/Y
Смазать через пресс-масленку (A, Рис. 15)
- X/Y-
Направляющие каретки
Смазать по всей длине (B, C, Рис. 15).
-
Пиноль шпинделя
Смазать по всей длине.
7.3
Регулировка направляющей каретки
Направляющие каретки X/Y оборудованы регу-
лировочными клинами.
Рис.16
Если необходима регулировка:
Поверните регулировочный винт (A, B, Рис. 16)
на ¼ оборота.
Проверьте ход каретки и повторите операцию
при необходимости.
