Соберите левый искрогаситель и скобу экрана
согласно Рис.1 они имеют маркировку «L»
2
Соберите правую сторону тем же образом.
Установка искрогасителей и защитных эк-
ранов
См. Рис.2
Необходимые детали:
2
Искрогаситель со скобой экрана, соб-
ранный ранее (см. предыдущую страницу)
4
1/4"х3/8" Винт ( Е)
4
Шайба (F)
1
Смонтируйте искрогаситель со скобой эк-
рана (А) на левый кожух круга (М) при помощи
двух 1/4"х3/8" Винтов (Е) и двух Шайб (F)
Искрогаситель (А
1
)
должен находиться на рас-
стоянии 4 мм от края круга.
2
Установите правый искрогаситель анало-
гичным образом.
Примечание: По мере износа круга необхо-
димо производить регулировку искрогасителя,
чтобы расстояние между ним и кругом было 4
мм.
Подручники
См. Рис.2
Необходимые детали:
2
Подручник левый (J), правый (не пока-
зан)
4
5/16"х3/4" Винт (С)
4 5/16"
Шайба (D)
Примечание: Подручники бывают, левый и
правый см. рис. 1 чтобы гарантировать пра-
вильность их установки.
1.
Установите левый суппорт (J), при помощи
двух винтов 5/16" x 3/4" (C) и двух плоских
шайб 5/16" в кожух круга (M).
Подручники должны быть отрегулированы в
пределах 4 мм от круга. По мере износа круга
необходимо производить регулировку подруч-
ника, чтобы расстояние между ним и кругом
было 4 мм.
2.
Установите правый подручник аналогич-
ным образом.
Защитный экран для глаз
См. Рис.2
Необходимые детали:
4
3/16"х3/8" Винт (Н)
2
Защитный экран (L)
2
Планка экрана (G)
Защитные экраны для глаз идентичны и под-
ходят для установки с любой стороны шлифо-
вального станка.
Соберите при помощи двух винтов 3/16"х3/8"
(Н) Скобу (А
2
)
, Защитный экран (L) и Планку
экрана (G)
Затяните винты.
Установка защитного экрана для глаз показана
на Рис. 2

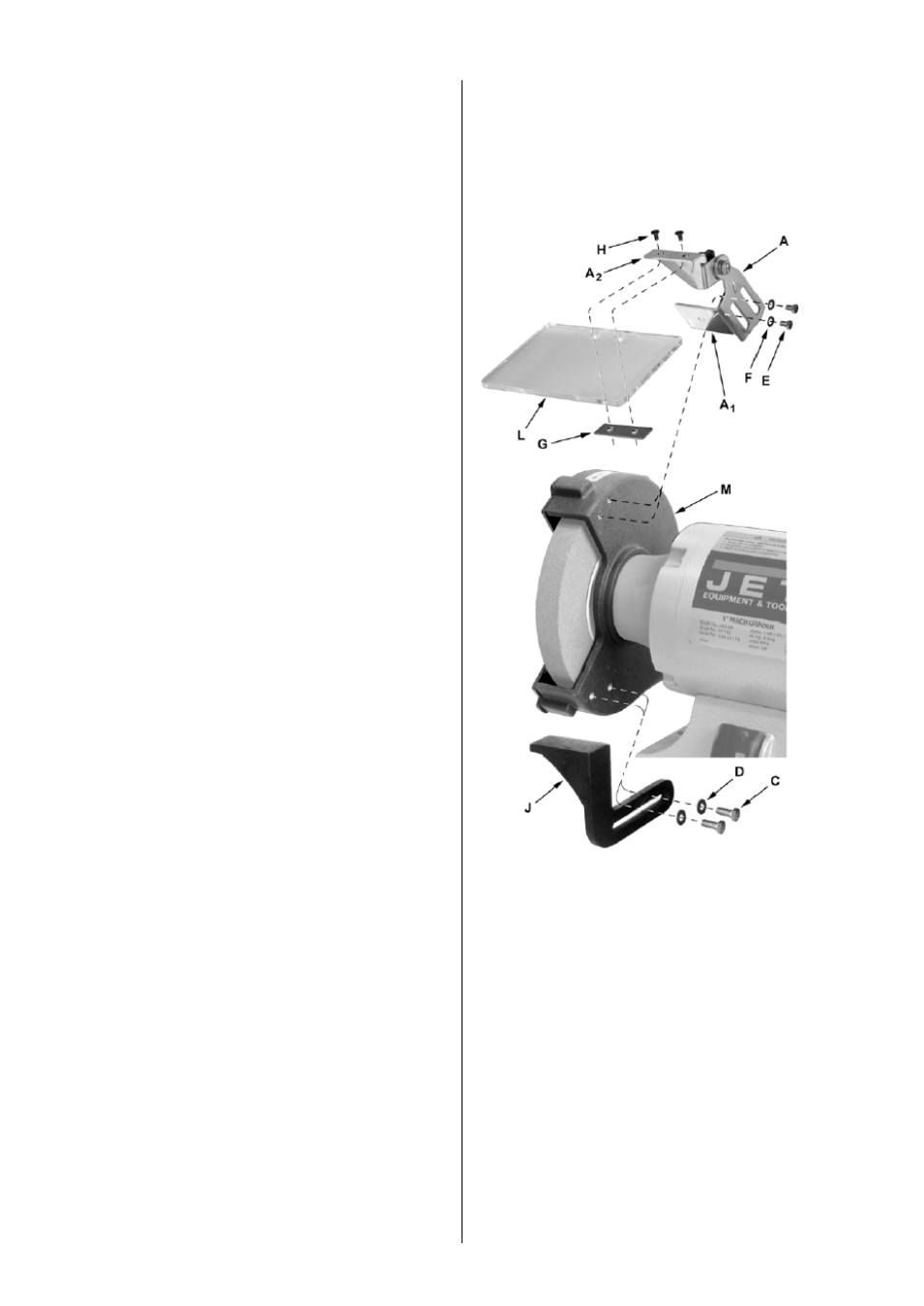

Рис.2
Примечание: Защитные козырьки для глаз
должны двигаться свободно, но при этом ос-
таваться на месте после того, как будут затя-
нуты.
Установите правый экран аналогичным обра-
зом.
Установка шлифовального станка
Чтобы избежать смещения шлифовального
станка во время работы, его необходимо на-
дежно зафиксировать на рабочей поверхности
или на шлифовальной стойке.
1.
Выровняйте отверстия на шлифовальном
станке с заранее просверленными отверстия-
ми на верстаке или на шлифовальной стойке.
2.
Вставьте болты через отверстия и затяни-
те их, используя шайбы и гайки (не прилага-
ются).
