инструкция по эксплуатации станка JET мод. JBG-150, JBG-200
5
JBG-200
1 ......
Заточной станок
2 ......
200 мм шлифовальный круг ......... (31)(32)
2 ......
Упор инструмента ......................... (38)(39)
4 ......
Шайба 5/16” ......................................... (40)
4 ......
Винт 5/16”-18х1/2” ............................... (41)
2 ......
Шайба 1/4” (49)
2 ......
Винт 1/4”-20х3/8” ................................. (50)
2 ......
Защитный экран .................................. (45)
2 ......
Кронштейн экрана .............................. (42)
4 ......
Винт #8-32х1/2” ................................... (46)
4 ......
Шайба #8 ............................................. (48)
2 .....
Искрогаситель ............................... (43)(44)
4 ......
Гайка #8-32 ......................................... (47)
1 ......
Инструкция по эксплуатации
1 ......
Гарантийный талон
Внимание:
Прочтите и поймите инструкцию по эксплуа-
тации, перед тем, как начать работать!
Не соблюдение правил эксплуатации и техни-
ки безопасности может привести к серьезным
травмам.
Сборка
Ваш верстачный шлифовальный станок тре-
бует только сборки защитного козырька для
глаз и подручников. Для вашей безопасности
не подключайте шлифовальный станок к ис-
точнику питания, пока не завершите наладку.
Разводной гаечный ключ и крестообразная
отвертка - единственные инструменты, кото-
рые вам необходимы для того, чтобы провес-
ти все обычные наладки и смену кругов на
этом шлифовальном станке.
! ПРЕДУПРЕЖДЕНИЕ
Убедитесь, что
верстачный шлифовальный станок не
включен в розетку, и что переключатель
находится в положении ВЫКЛЮЧЕНО.
! ПРЕДУПРЕЖДЕНИЕ
Не подключайте
шлифовальный станок к электропитанию,
пока не проверите его на предмет повреж-
дений во время транспортировки, не про-
ведете его полную сборку, а также пере-
мещение на постоянное место его нахож-
дения! Невыполнение этого требования
может привести к серьезным повреждени-
ям!
Подручники
! ОСТОРОЖНО
Выключите и отключи-
те верстачный шлифовальный станок от
питания.
Необходимые детали:
2 ......
Подручники ....................................... (38)(39)
4 ......
Шайбы ...................................................... (40)
4 ......
Винты с шестигранной головкой ............. (41)
См. Рис.1:
1.
Выньте подручники из верхней части пе-
нополивинилхлоридового упаковочного слоя.
Имеется правый и левый подручники. Смот-
рите на Рис. 1, чтобы убедиться в том, что вы
устанавливаете их правильно.
2.
Используя болты (А) и шайбы (В) из пла-
стикового пакета, зафиксируйте подручники,
накрутив два болта (А) через две плоские
шайбы (В) и кронштейн подручника (С) на
корпус круга (D), как показано на Рисунке 1.
Подручники должны быть отрегулированы так,
чтобы между ними и шлифовальным кругом
или другими используемыми аксессуарами
было расстояние в пределах 1/16". По мере
снашивания круга, подручник необходимо ре-
гулировать, чтобы сохранить зазор в размере
1/16".
! ПРЕДУПРЕЖДЕНИЕ
Не эксплуатируй-
те этот шлифовальный станок без уста-
новленных защитных ограждений, нахо-
дящихся в рабочем состоянии! Невыпол-
нение этого условия может привести к
серьезным увечьям!
! ПРЕДУПРЕЖДЕНИЕ
Круги с трещина-
ми или сколами могут повредить или при-
вести к серьезной поломке шлифовально-
го станка и/или серьезному увечью опера-
тора! Регулярно проверяйте круги на
предмет повреждений!

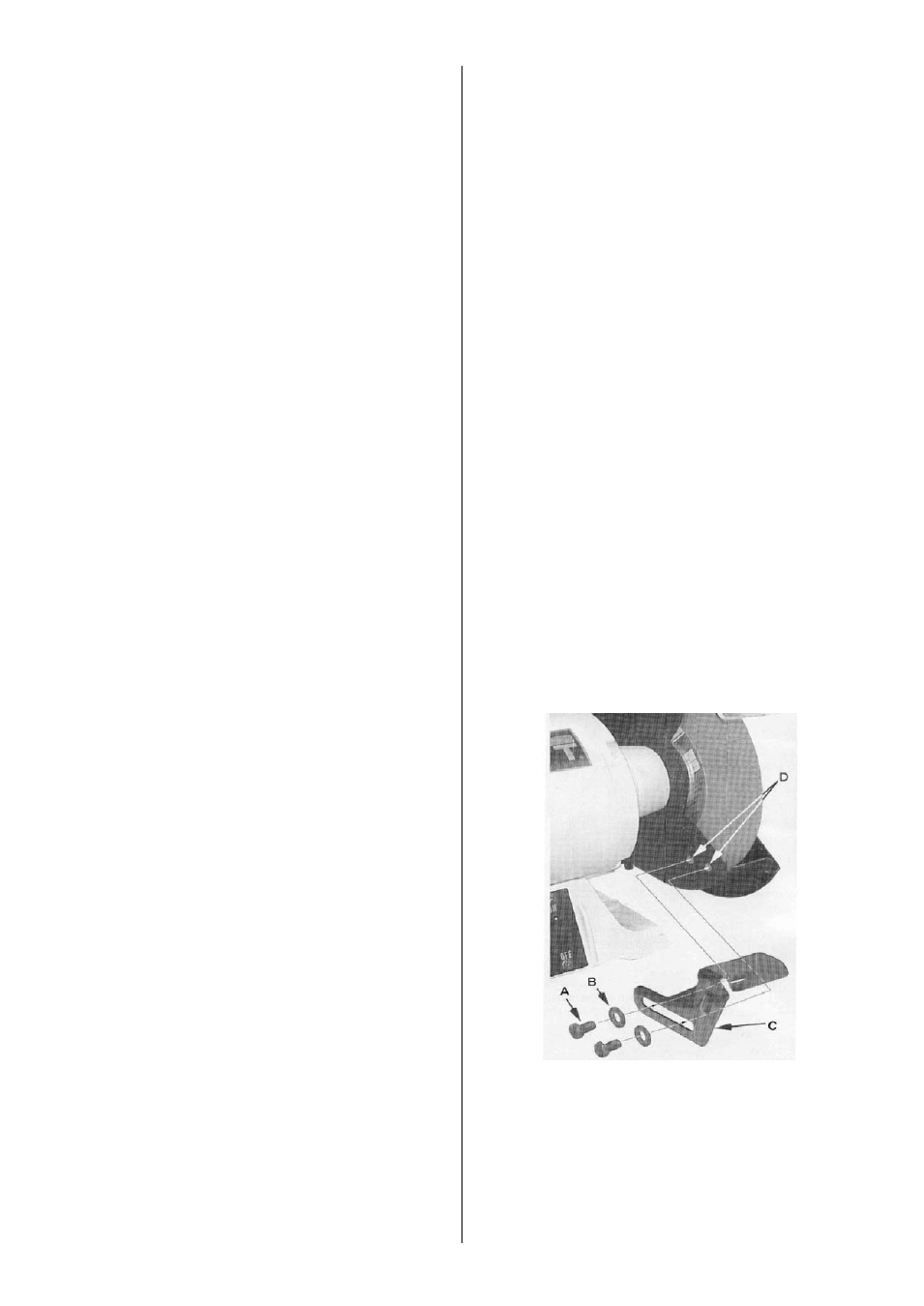

Рис.1
Защитные козырьки от искр и установоч-
ные кронштейны защитных козырьков для
глаз
! ОСТОРОЖНО
Выключите и отключи-
те верстачный шлифовальный станок от
питания.
