инструкция по эксплуатации станка JET мод. HBS-916W / HBS-1018W
6
D….
Кнопка аварийной остановки
E….
Переключатель охлаждающего средства
F….
Регулирующий клапан
G….
Запорный клапан

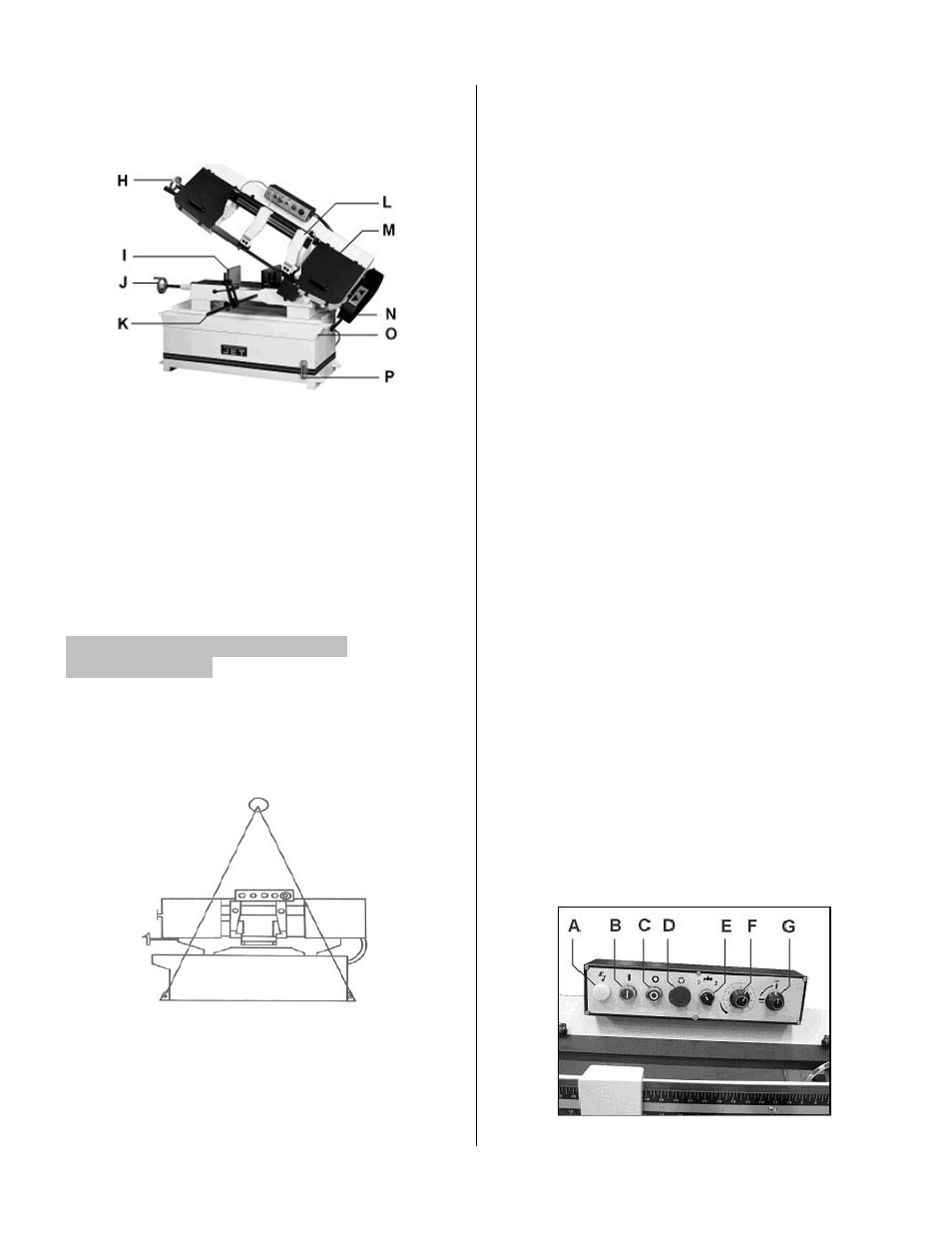

Рис.2
H….
Маховик натяжения ленты пильного полотна
I…..
Быстрозажимные тиски
J.....
Маховик тисков
K.....
Регулируемый отрезной упор
L.....
Регулируемая направляющая пильного
полотна
M….
Крышка роликов
O….
Ванна для стружки
P….
Стекло для контроля уровня охлаждающе-
го средства
4
. ТРАНСПОРТИРОВКА И ПУСК В
ЭКСПЛУАТАЦИЮ
4
.1 Транспортировка и установка
Поднимите станок с поддона и установите на
выбранное для него место.
Используйте при этом подъемные ленты, ко-
торые должны быть расположены как это по-
казано на рис. 3.
Рис.3
Внимание:
Станок весит 355 кг.
Принимайте во внимание на достаточную гру-
зоподъемность и безупречное состояние гру-
зоподъемного механизма.
Не становитесь под висящим грузом.
Установка станка должна производиться в за-
крытом помещении.
Поверхность установки должна быть доста-
точно ровной и способной выдерживать на-
грузки.
По соображениям упаковки станок поставляет-
ся не полностью смонтированным.
4.2
Монтаж
Если Вы при распаковке обнаружили повреж-
дения вследствие транспортировки, немед-
ленно сообщите об этом Вашему продавцу, не
запускайте станок в работу.
Утилизируйте, пожалуйста, упаковку с учетом
охраны окружающей среды.
Удаляйте защитную смазку от ржавчины со
стола станка с помощью мягких растворите-
лей.
4
.3 Подсоединение к электрической сети.
Подключение к сети потребителем, а также
применяемые удлинители должны соответст-
вовать предписаниям.
Напряжение в сети и частота должны соответ-
ствовать параметрам, указанным на заводской
табличке станка.
Установленное потребителем защитное уст-
ройство должно быть рассчитано на ток 16 А.
Применяйте соединительные провода только с
маркировкой HO7RN-F.
Подключение и ремонт электрического обору-
дования разрешается проводить только ква-
лифицированным электрикам.
4.4
Ввод в эксплуатацию
Станок включается нажатием зеленой кнопки
(B)
на пульте управления: нажатием красной
кнопки (C) станок может быть выключен.
Насос для подачи охлаждающего средства (E)
имеет независимое включение и выключение.
Кнопка аварийной остановки (D) находится по-
середине корпуса пульта управления.
Рис.4
