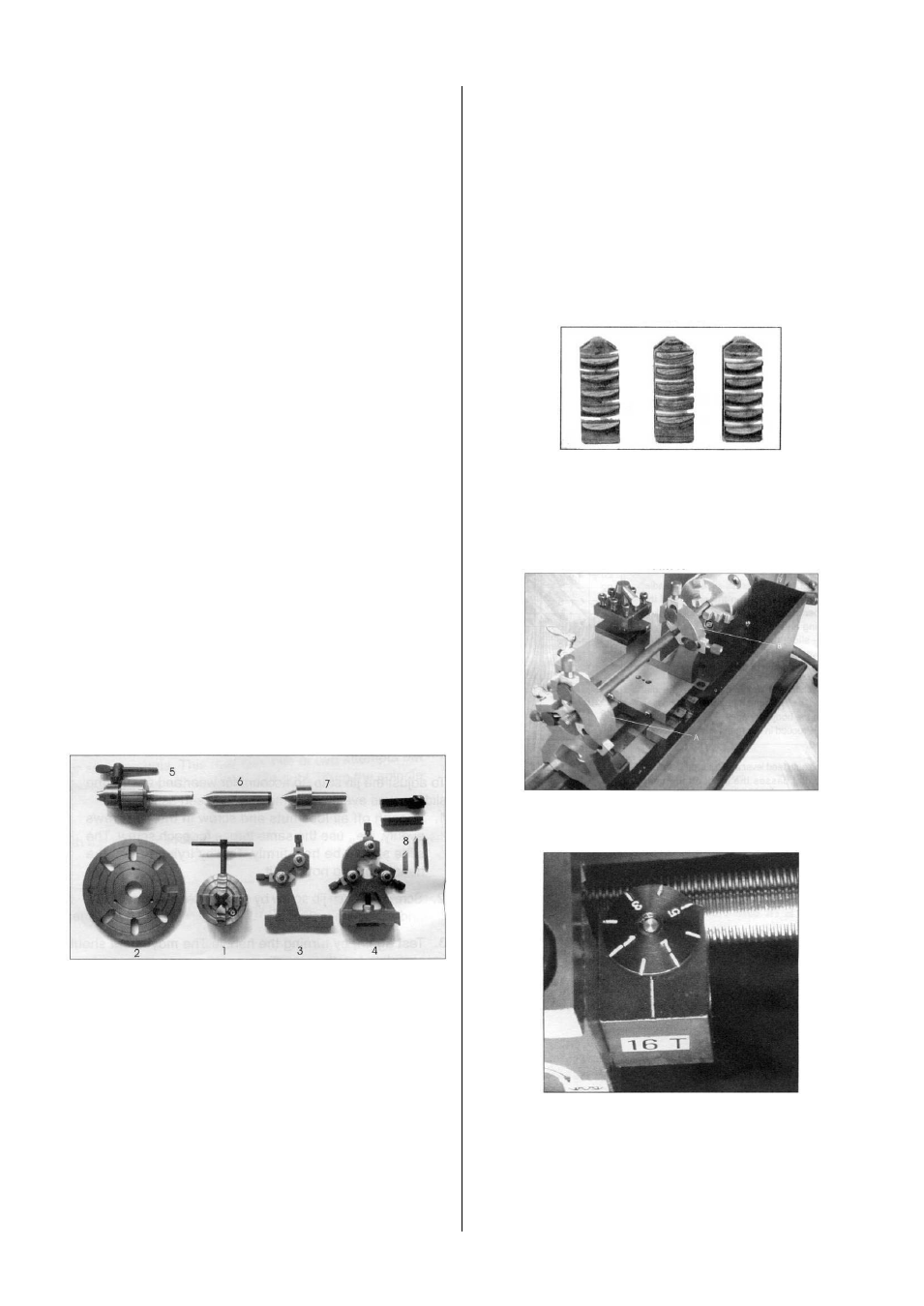

15
Очистите и соберите снова. Необходимо при-
держивать рессорную пластину с помощью
отвёртки, или другого инструмента, и нажимая
на неё, установите кольцо на ось.
C.
РЕГУЛИРОВКА ВЕРХНЕГО СУППОРТА
Верхний суппорт регулируется таким же обра-
зом, как и поперечный суппорт. Крепёжные
винты находятся с левой стороны салазок, т.
е. на передней поверхности станка.
ПРИМЕЧАНИЕ: важно, чтобы поперечный и
верхний суппорты были отрегулированы пра-
вильно. Необходимо регулировать суппорты
очень осторожно и аккуратно. Неправильная
регулировка может привести к плохому каче-
ству обработки, поскольку неправильно будет
работать резец. Важно, чтобы не было значи-
тельных люфтов в суппортах.
АКСЕССУАРЫ
В наличии имеется целый ряд аксессуаров
для различного применения на вашем станке.
Мы можем предложить следующие аксессуа-
ры:
1.
Независимый 4-х кулачковый патрон Ø80
мм.
2.
Планшайба – Ø160 мм.
3.
Подвижный люнет
4.
Неподвижный люнет
5.
Сверлильный патрон задней бабки 13 мм
6.
Центр передней бабки (Mk3)
7.
Вращающийся центр (задняя бабка - Mk2)
Набор из 6 режущих инструментов: включает
инструменты: резьбовой 60°, канавочный,
подрезной, проходной.
8. Набор из 6 резцов
Рис.13
ВНЕШНИЕ КУЛАЧКИ ДЛЯ 3-Х КУЛАЧКОВО-
ГО ПАТРОНА
Для замены кулачков с помощью торцового
ключа для зажимного патрона полностью раз-
ведите кулачки, затем можно будет вынуть
каждый кулачок во время поворота. Замените
их внешними кулачками.
Сегменты резьбы кулачков ступенчатые, как
показано на Рис. 14. Они пронумерованы от 1
до 3. Обратите внимание, что соединения на-
ходятся внутри патрона. Поэтому необходимо
собирать кулачки в определённом порядке.
Расположите их, как показано на Рис. 14 и ус-
тановите в таком же порядке по часовой
стрелке в пазы патрона, поворачивая торце-
вой ключ для зажимного патрона. Сведите
кулачки и проверьте, что все кулачки сходятся
в центре. Если кулачок оказался снаружи,
полностью откройте кулачки, надавите на ку-
лачок, поворачивая торцовый ключ до тех
пор, пока кулачок не встанет на своё место.
Снова проверьте, чтобы все кулачки сходи-
лись в центре.
Рис.14
Подвижный и неподвижный люнеты.
На Рис.15 изображены подвижный люнет (А) и
неподвижный люнет (В), закреплённые на
станке. Они используются для поддержки
длинных заготовок.
Рис.15
РЕЗЬБОУКАЗАТЕЛЬ (опция)
Рис.16
Резьбоуказатель установлен на фартуке суп-
порта рядом с рукояткой автоматической по-
дачи, Рис.16. Резьбоуказатель соединяется с
винтом подачи, и индикатор вращается вме-
сте с винтом подачи. На указателе по кругу
расположены 8 меток, они служат для того,
