КАК УСТАНОВИТЬ ТРАНСФОРМАТОР
Трансформатор TR-1 используется для преобразования напряжения: 220В, 240В, 380В и
415В в 110В используемого в устройстве автоматической подачи.
1.
Проверьте величину напряжения в вашей сети.
2. Выберете соответствующее положение на трансформаторе и зафиксируйте винтом
3.
Убедитесь, что винт надежно фиксирует крепление
4. Установите трансформатор на сухой и надежной стене.
5.
Подсоедините электрический кабель.
6.
Для предотвращения несчастного случая не разбирайте и не переделывайте
элементы трансформатора и провода после его сборки
1. Трансформатор
2. Входная клемма
3. Предохранитель
4. Электрический кабель
5. Выходная клемма

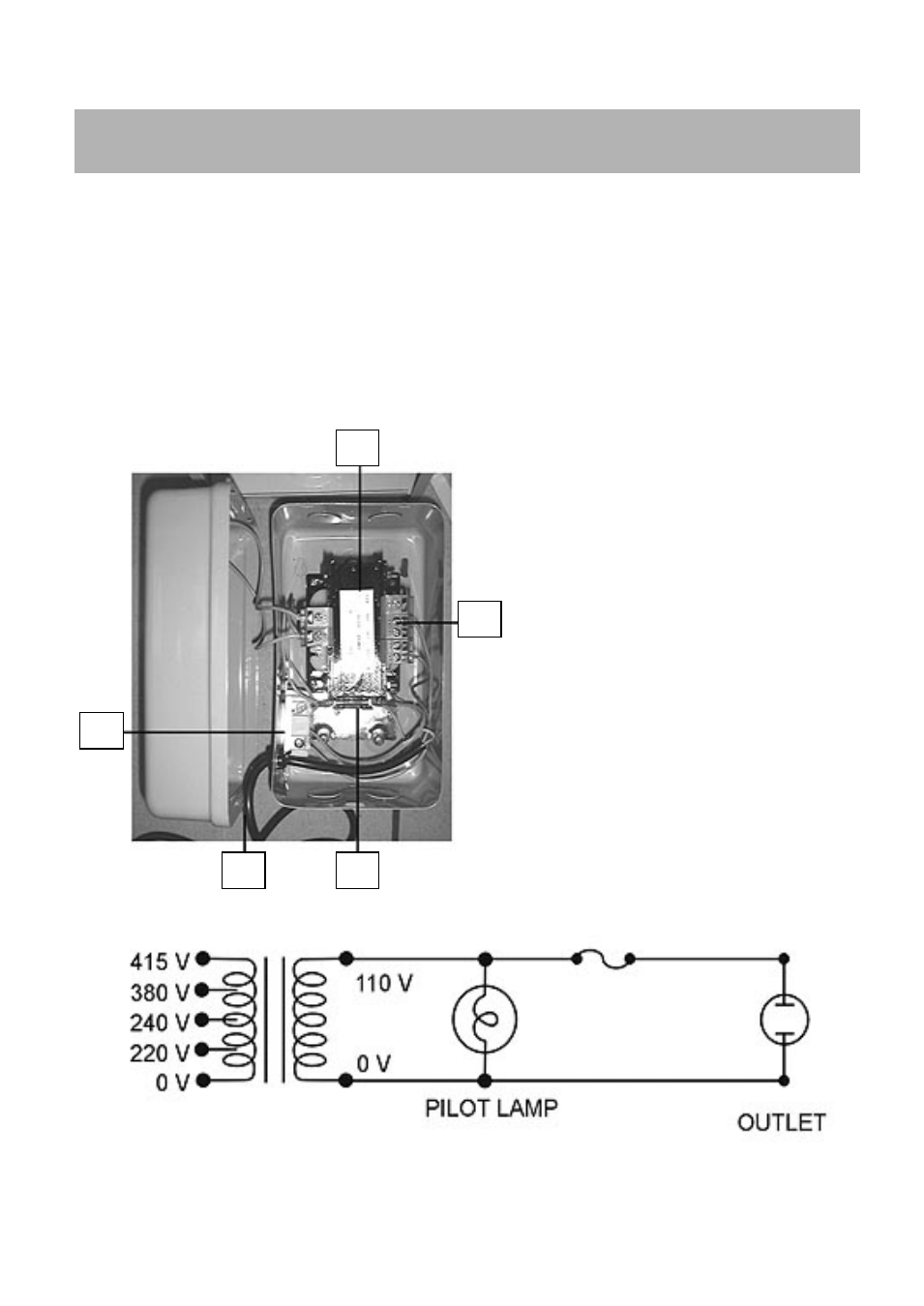

ЭЛЕКТРИЧЕСКАЯ СХЕМА ТРАНСФОРМАТОРА
1
2
3 4
5
