Инструкция по эксплуатации Jet Tools PPT-260
Страница 6
6
3. Вновь прикрепить кронштейн к
держателю.

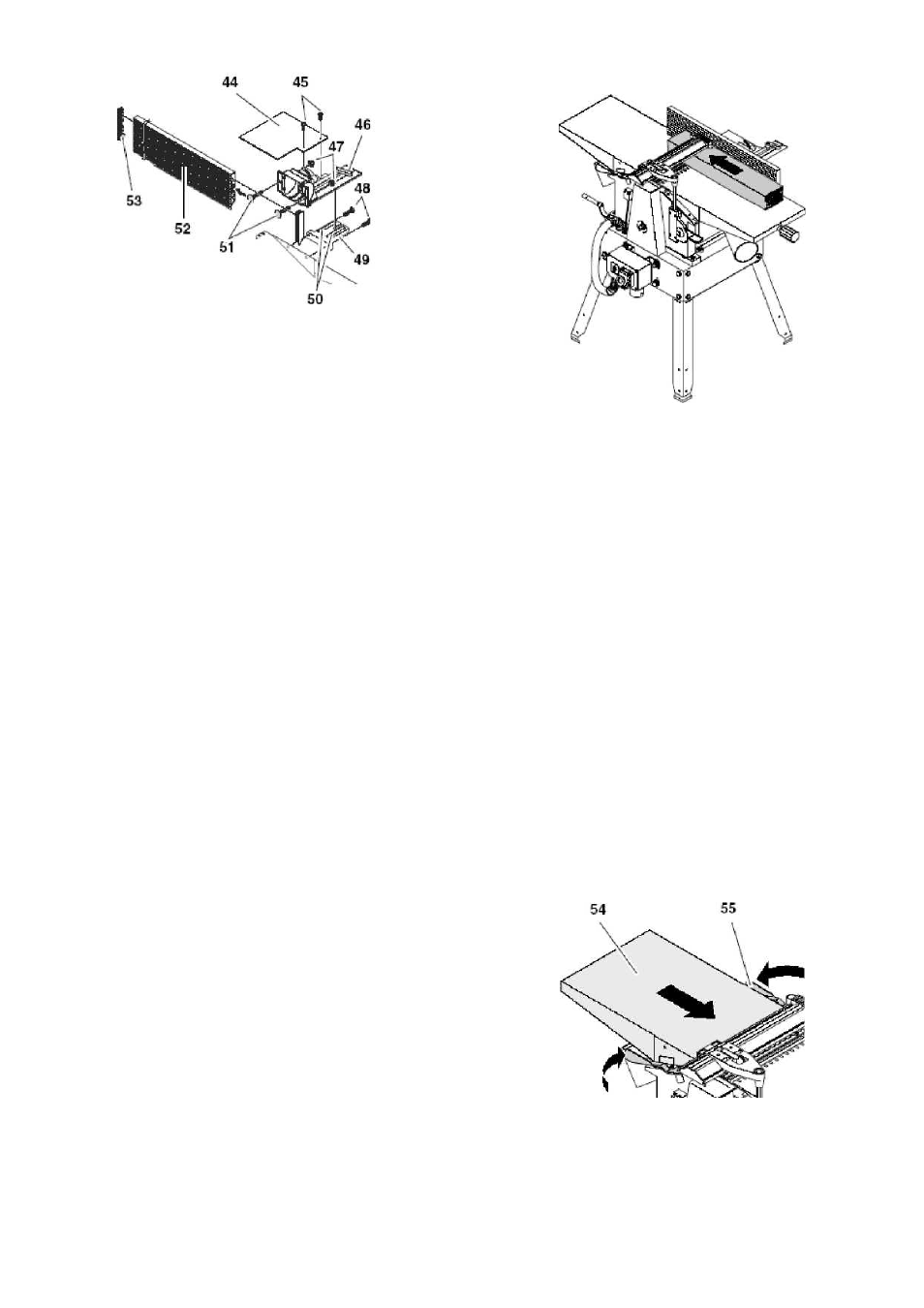

4. Вставить в параллельный упор (52)
два крепежных болта (51) и скрепить его с
кронштейном
при
помощи
двух
самоконтрящихся гаек (47).
5. Установить с обоих торцов упора
пластмассовые заглушки (53).
6. Двумя винтами (45) с крестообразным
шлицем прикрепить к кронштейну крышку
(44).
7. При помощи обоих юстировочных
винтов точно выставить параллельный упор
в положениях 45о и 90о (используя
угольник в качестве вспомогательного
инструмента).
6.5 Соединение с электросетью
Присоединяйте
станок
только
к
источнику эл.питания, удовлетворяющему
следующим
требованиям
(см.
также
"Технические характеристики"):
- защита автоматом защитного от-
ключения,
рассчитанным
на
ток
повреждения 30 мА;
- штепсельные розетки смонтированы
надлежащим
образом,
заземлены
и
проверены;
- при использовании установки для
удаления
стружки
необходимо
также
надлежащее заземление этой установки.
Оберегайте сетевой кабель от воздейст-
вия тепла и агрессивных жидкостей, а
также от соприкосновения с острыми
кромками.
Проконтролируйте
направление
вращения! (только для исполнения с
трехфазным электродвигателем).
При каждом новом соединении с
электросетью
следует
контролировать
направление вращения.
7. РАБОТА СТАНКА
Станок PPT-260 может использоваться
как фуганок, так и как рейсмус.
Работа в режиме фугования
7.1 Указание:
Фугование
производится
с
целью
выравнивания неровных поверхностей.
- Заготовка укладывается сверху на
входной стол.
- Заготовка обрабатывается с нижней
стороны.
- Направление подачи заготовки при
фуговании противоположно направлению,
используемому при рейсмусовании.
Подготовка
Опасность!
Перед проведением любых работ по
монтажу и регулировке станка необходимо
отключать от эл.сети!
1. Отклонить вниз щиток для выброса
стружки.
2. Перевести левый и правый рычаги
фиксации выходного стола в наружное
положение.
3. Установить выходной стол (54) – оба
штифта на корпусе станка должны
попасть
в
нижние
прорези
направляющей выходного стола.
4. Зафиксировать выходной стол (54)
обоими рычагами фиксации (55).
5. При помощи рукоятки установить стол
для рейсмусования на высоту 120 мм.
6. Переместить кожух с патрубком для
присоединения вытяжной установки со
стороны подачи заготовки в станок, под
входной стол. Обратите внимание на его
