Рис. 3
Регуляторы движения шлифовальной ленты
Последовательность и размер колебаний устанавливается на заводе.

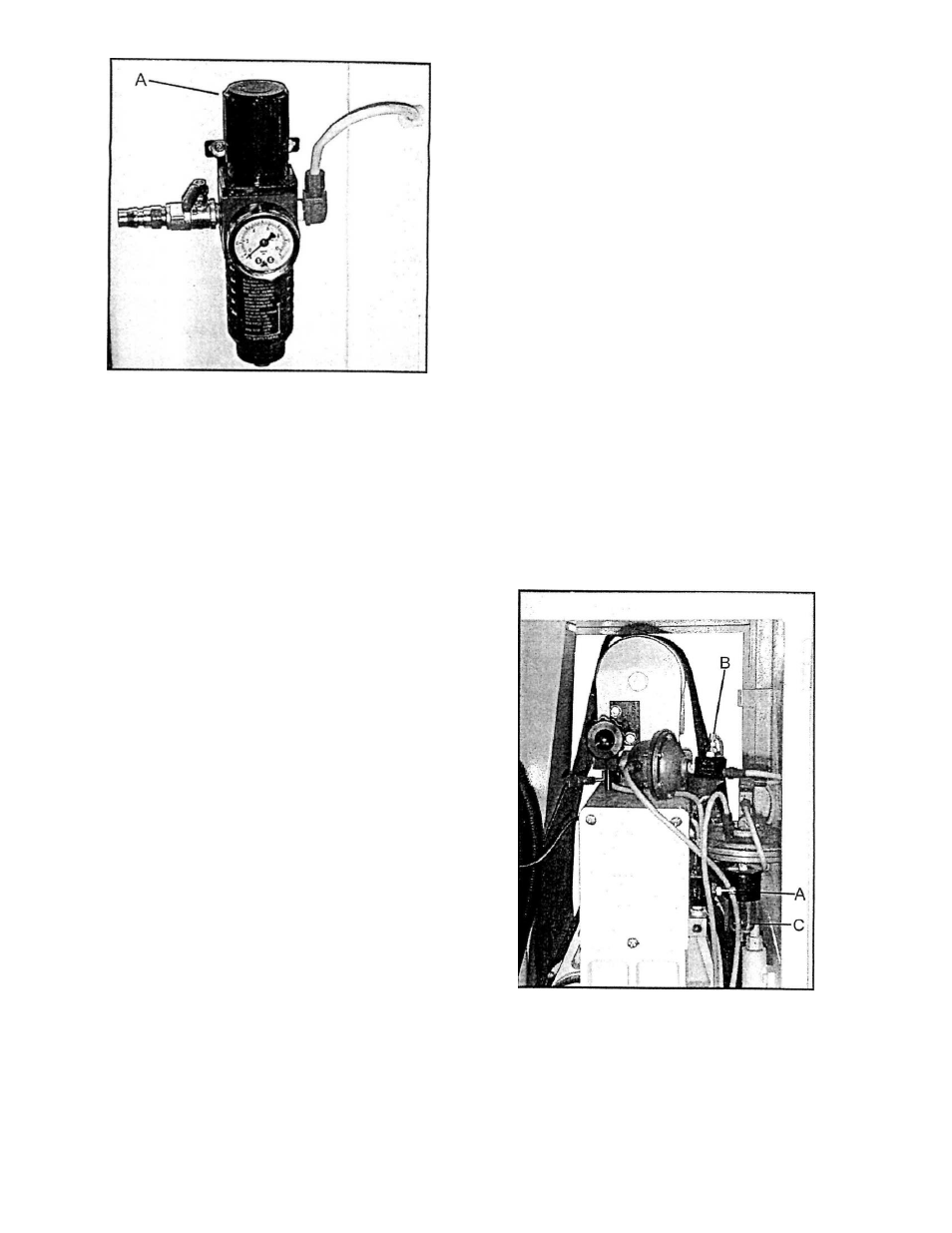

1. Вы можете управлять размером с помощью приспособления(A, рис. 4),
воздушного клапана.
2. Вы можете контролировать частоту колебаний путем корректировки (В, рис.
4) воздушного клапана.
3. Пустой стеклянный сосуд (C, рис. 4)
предназначен для сброса конденсата по
мере необходимости.
Примечание* Есть концевой
выключатель на обеих сторонах верхнего
ролика. Если шлифовальная лента
вступает в контакт с этими концевым
выключателем, сработает отключение
станка.
Рис. 4
