Упор для заготовки

1.

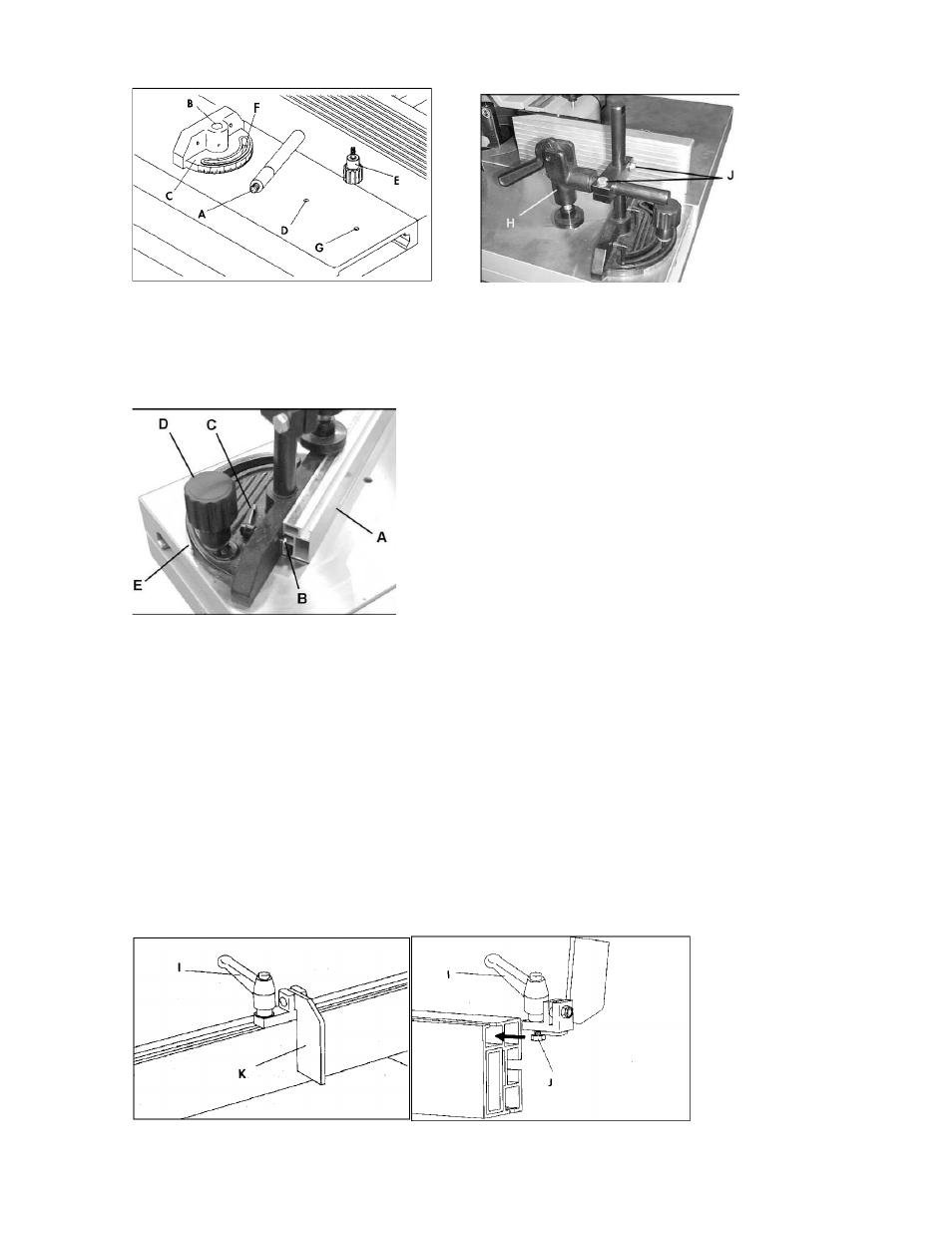

Двигайте упор (A) на двух квадратных гайках (B), которые присоединены к телу

ручками с винтами (C). См. рисунок 21.

Р И С У Н О К 21

2.

Чтобы двигать упор (A) влево или право, ослабьте ручки с винтами (C).Чтобы

изменить угол упора ослабьте круглую ручку (D).
3.

Ослабьте ручку винта фиксатора размера (I) и вставьте гайку (J) в паз

упора как показано. См. рисунок 22.

4.

Двигайте фиксатор размера (K) к желаемому положению на упоре и сожмите

винт фиксатора (I), как показано в рисунке 23.
