Опустите прозрачный защитный кожух (C, рис. 18) на заготовку.
Подсоединить вытяжную установку к патрубку (K, рис. 19).
Перед пуском станка проверьте свободное вращение фрезерного
инструмента и убедитесь в том, что все элементы станка надежно затянуты.
Начните обработку, направляя заготовку вдоль подающей планки (F, рис.
18). При этом заготовка медленно и безопасно входит в зону окружности,
описываемой инструментом. Максимальный съем стружки указывается
разметочной стрелкой.
Проведите заготовку дальше мимо разметочной стрелки. Таким образом
обеспечивается равномерный съем стружки.
7.8. Монтаж шипорезной каретки
Шипорезная каретка не находится в стандартной комплектации.
Шипорезная каретка, поставляемая в виде опции, перемещается по столу
станка по Т-образному пазу.

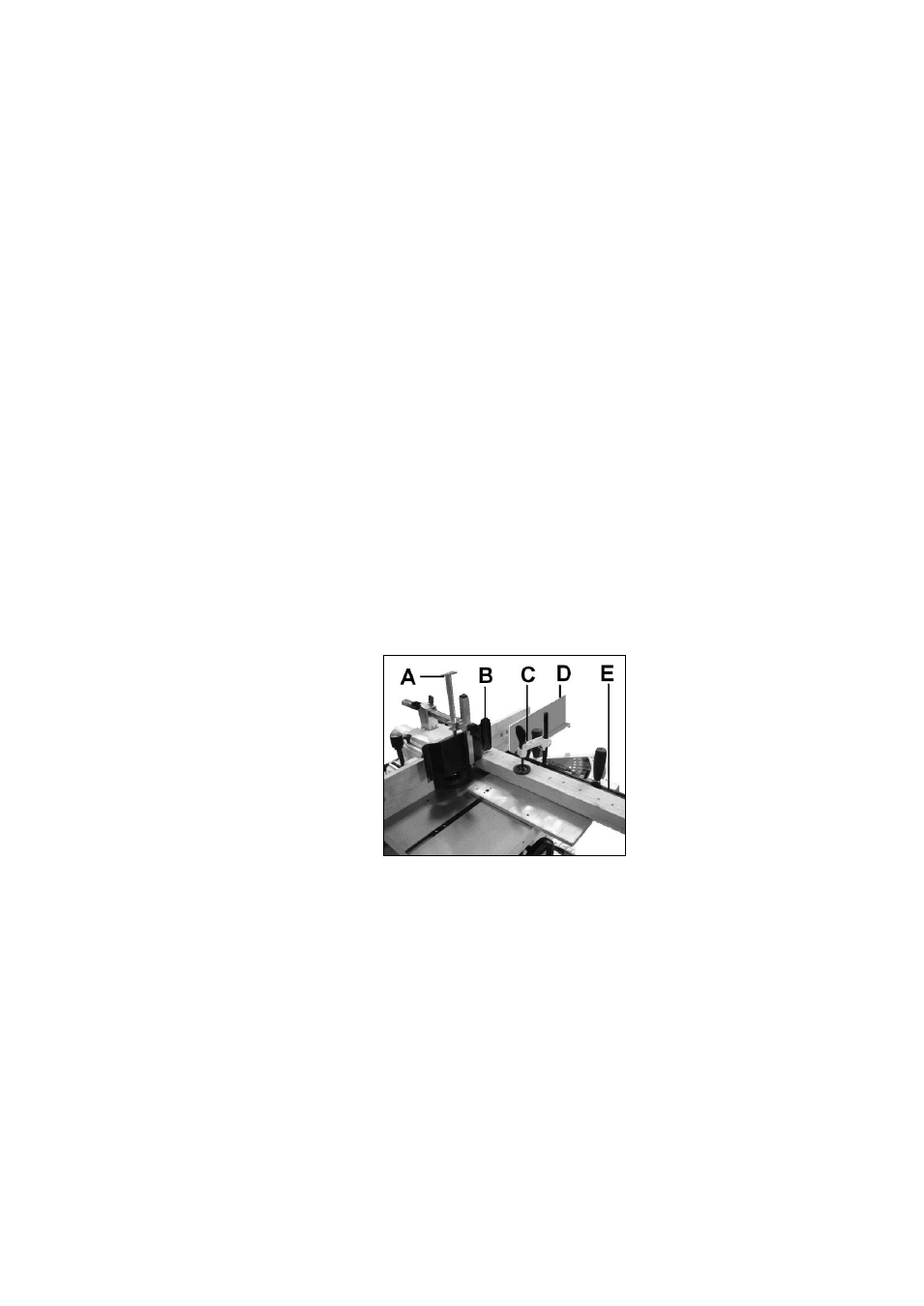

Прижим заготовки (C, рис.20) и направляющая линейка с упором (E)
обеспечивают устойчивость заготовки во время обработки.
Шипорезная каретка оснащена пластиной для защиты в конце резки (D),
который служит также как ограничение высоты заготовки.
Устанавливайте упор и линейку для упоров в соответствии с диаметром
инструмента.
Горизонтальный прижимной ползунок (А) устанавливается поверх заготовки.
Вертикальный прижим (В) поднимается на максимальную высоту.
Рис. 20
Перед пуском станка проверьте свободное вращение фрезерного
инструмента и убедитесь в том, что все элементы станка надежно затянуты.
Начинайте рабочий ход посредством передвижения каретки в направлении
инструмента
При этом прижимайте заготовку обеими руками к упору (Е).
Всегда выдерживайте достаточное безопасное расстояние до вращающегося
фрезерного инструмента.
Указание:
Нарезка шипов требует повышенной мощности и вращающего момента.
В большинстве случаев лучшие результаты достигаются при 4000 об/мин.
