7
Настройка натяжения полотна
1.
Отключите электропитание станка.
2.
Убедитесь, что натяжение пилы минимально при
нижнем положении ослабляющего рычага. См. Рис.
7.
3.
Поверните ручку натяжения полотна (Рис. 6) по
часовой стрелке, чтобы увеличить натяжение. Ин-
дикатор ширины полотна (D, Рис. 8) отображает
примерное натяжение в соответствие с шириной
пильной ленты. Поначалу устанавливайте натяже-
ние полотна из условий ширины полотна.*
4.
После того, как вы поработаете на станке, воз-
можно, вы будете отклоняться от первоначальных
настроек. Изменение ширины ленты и типа обра-
батываемого материала повлияют на натяжение
полотна.
5.
Помните, что слишком малое или слишком силь-
ное натяжение может привести к повреждению
ленты.

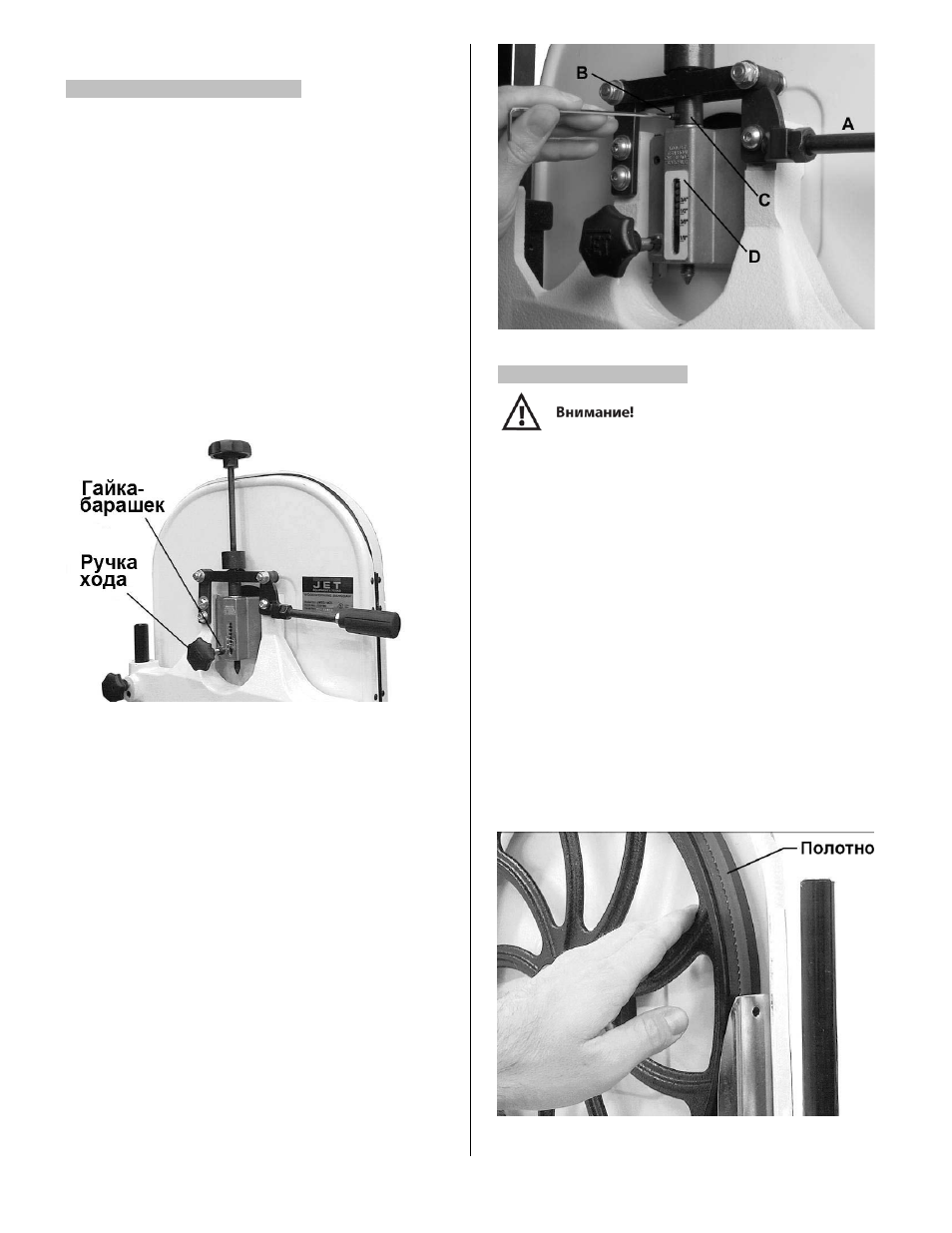

Рисунок 7.
6.
Если полотно не натянуто правильно при долж-
ных настройках натяжного механизма и ручки на-
тяжения, то, возможно, вам понадобится приспо-
собление для натяжения ленты.
7.
При помощи торцевого шестигранного ключа 2,5
мм ослабьте установочный винт (B, Рис. 8) в ниж-
ней втулке (C, Рис. 8).
8.
Используя плоскогубцы поверните втулку (C,
Рис. 8) только на 1-2 оборота.
9.
Затяните установочный винт (B, Рис. 8) и про-
верьте правильность натяжения. При необходимо-
сти повторите операцию.
*
Примечание: при замене полотна с более широко-
го на более узкое, натяжение нового полотна нужно
настроить меньше соответствующего значения по
ширине (используйте индикатор натяжения). Те-
перь можно использовать стандартный метод за-
мены полотен (см. раздел «Замена полотна»)
Несоблюдение этого пункта приведет к перенатя-
жению полотна и может привести к поломке полот-
на или травме.
Рисунок 8.
Настройка хода полотна
Отключите станок от питания сети! Никогда не
производите настройку хода полотна во вклю-
ченном станке! Это может привести к серьезным
травмам!
«
Ход» - это расположение полотна на шкивах во
время движения. Полотно должно двигаться по цен-
тру обоих шкивов.
1.
Перед настройкой хода, полотно должно быть
правильно натянуто. Ослабляющий рычаг должен
быть в нижнем (натянутом) положении. Убедитесь,
что подшипники направляющих и подшипники по-
лотна не препятствуют движению пильной ленты.
2.
Откройте верхнюю дверцу. Поверните шкив впе-
ред и посмотрите положение ленты на нем – полот-
но должно быть по центру шкива. См. рис. 9.
3.
Если необходима настройка, ослабьте гайку-
барашек (Рис. 7), и слегка затяните ручку хода, что-
бы сдвинуть полотно к задней части станка. Легкое
ослабление ручки хода приведет к движению полот-
на к передней части станка.
4.
Затяните гайку-барашек после настройки хода по-
лотна по центру шкива.
Рисунок 9.
