6
4.5 Запуск
Станок
включается посредством
нажатия зеленого переключателя. С
помощью
красного выключателя
производится остановка станка.

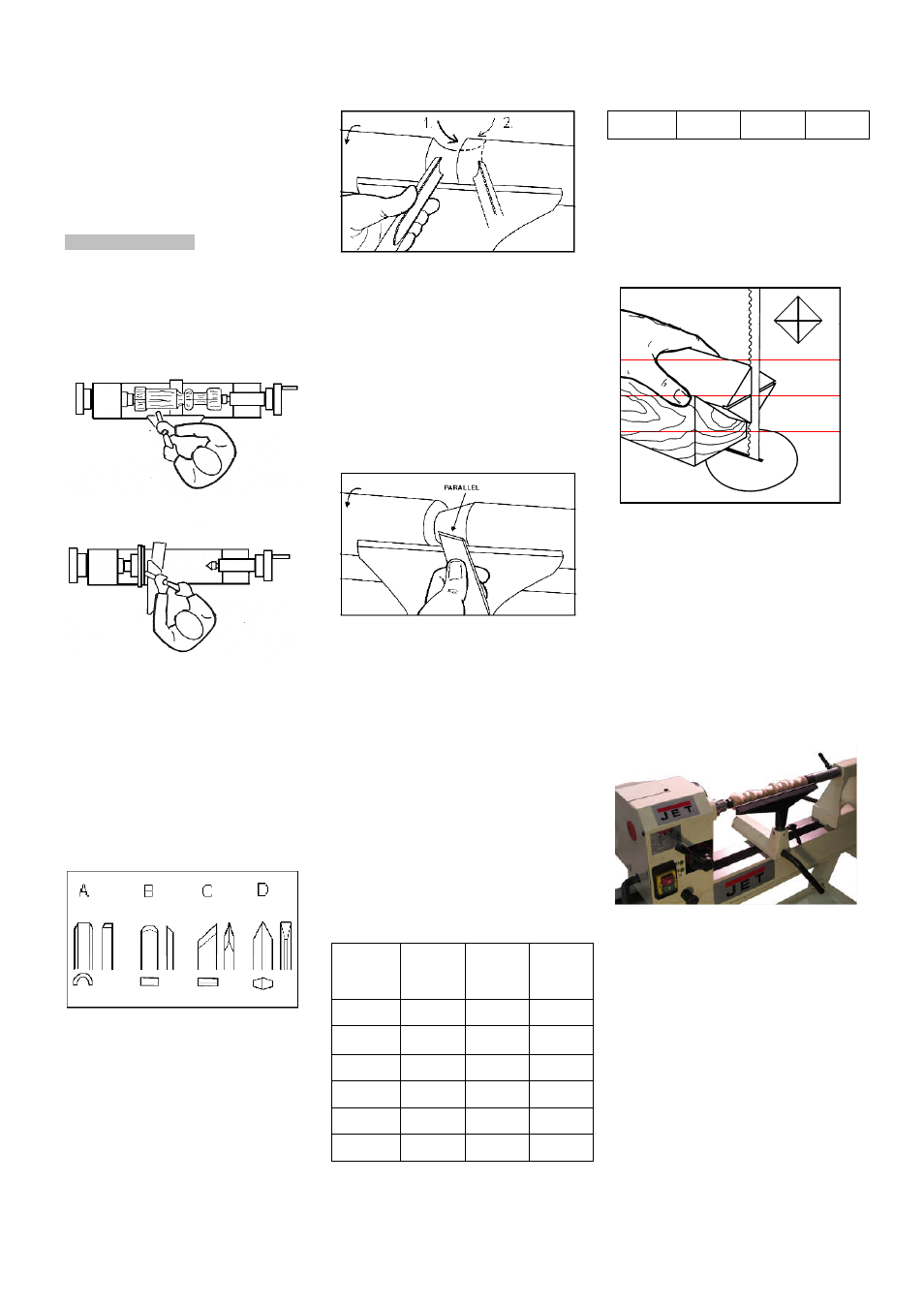

5. Работа на станке
5.1 Правильное рабочее
положение:
Всегда
опирайте токарный
инструмент на стальной подручник.
Инструмент направляйте кистью руки
с сомкнутыми пальцами (Рис.4 и 5).
Рис. 4
Рис. 5
5.2 Выбор токарных резцов:
Успешная
токарная обработка
зависит не от высокого числа
оборотов, а от правильного
применения токарного инструмента.
Предпосылкой для технически
грамотной токарной обработки
является качественно заточенный
токарный инструмент.
Основные виды токарных резцов:
Рис. 6
Трубчатый резец (А, рис.6) Самый
важный инструмент для токарной
обработки.
Применяется
для черновой
обработки, для вытачивания чаш и
тарелок и для вытачивания шеек
(Рис.7).
Рис. 7
Шабер (В, Рис.6). Применяется для
наружного
и внутреннего
калибрования, а также для удаления
следов обработки.
Косой резец (С, Рис.6).
Применяется для проточки V-
образных канавок, для наружного
калибрования
и для токарной
обработки торцов древесины.
Режущая кромка устанавливается
параллельно
направлению реза
(Рис.8).
Рис. 8
Отрезной резец (D, Рис.6).
Применяется для прямой врезки в
заготовку, например при затыловке и
отрезке. Может применяться также
как шабер и для получения нужного
диаметра.
5.3 Выбор числа оборотов:
Большие
и несбалансированные
заготовки необходимо обрабатывать
только при малых числах оборотов.
При
появлении вибрации
необходимо остановить станок и
устранить неполадку.
Принимайте во внимание
рекомендуемое число оборотов:
Диаметр
заготов-
ки, мм
Черно-
вая обр-
ка,
об/мин
Общая
обр-ка,
об/мин
Чисто-
вая обр-
ка,
об/мин
< 50 1600 2200 2200
50-100 700 1600 2200
100-150 500 1250 1600
150-200 370 700 1250
200-250 370 500 900
250-300 370 500 700
300-350 370 370 500
5.4 Точение между центрами:
Наметьте и отмерьте середину на
обоих торцах заготовки. Для твердых
пород
древесины со стороны
передней бабки можно сделать
надрезы пилой (см. рис.9).
Рис. 9
Поводковый патрон вставляется в
конус шпинделя и может быть
удален
из него с помощью
выталкивателя.
Зажмите
отцентрированную
заготовку между поводковым
патроном и вращающимся центром
задней
бабки. Поворачивайте
маховик задней бабки до тех пор,
пока вращающийся центр прочно не
войдет
в заготовку. Поверните
маховик на четверть оборота назад и
надежно зажмите пиноль задней
бабки.
Рис. 10
