7
ротов (J, рис.16) может быть установлено одно
из 8 имеющихся в наличии фиксированное число
оборотов. Потяните рычаг выбора оборотов и по-
верните его влево (малые числа оборотов) или
вправо (большие числа оборотов).

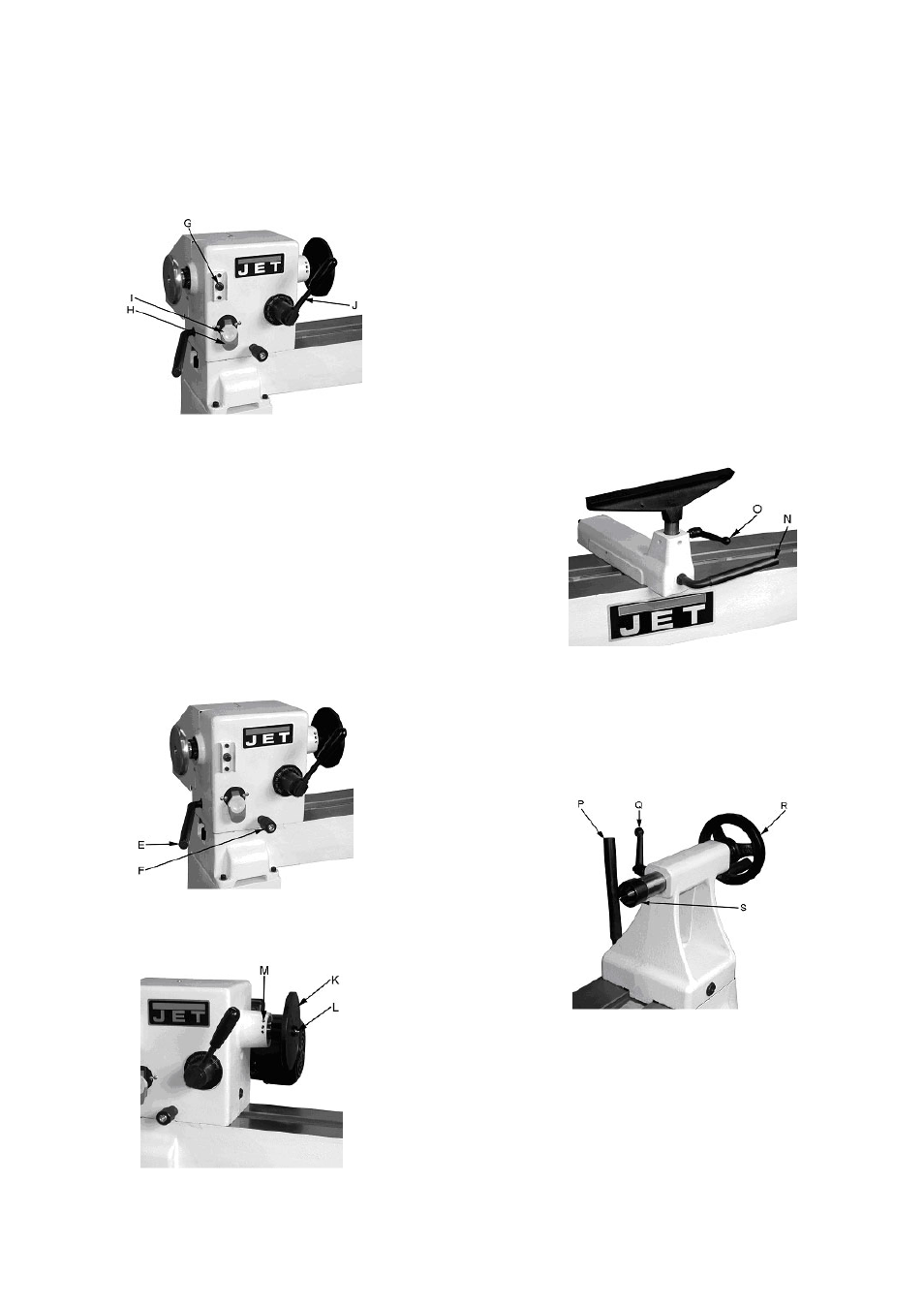

Рис.16
Ослабьте ремень с V-образным профилем с
помощью переключателя (J, рис.16).
Измените положение ремня в зависимости от
желаемого диапазона чисел оборотов.
Указание: Диапазон больших чисел оборотов
(0-3200) дает максимальную скорость, диапазон
малых чисел оборотов (0-1200) дает максималь-
ный вращающий момент.
Закройте крышку ременной передачи и затя-
ните предохранительный винт.
7.2 Блокировка шпинделя
Для блокировки шпинделя надавите штифт (Е,
рис.17), чтобы он вошел в гнездо.
Рис.17
Внимание:
Блокировку шпинделя производить только по-
сле его полной остановки.
Рис.18
7.3 Монтаж зажимных приспособлений.
Зажимной диск (К, рис.18) применяется для
вытачивания чаш и тарелок. В зажимном диске
имеется множество отверстий (L) для крепления
заготовок.
Накрутите зажимной диск по направлению ча-
совой стрелки на шпиндель и зафиксируйте его с
помощью двух резьбовых штифтов.
Демонтаж:
Ослабьте 2 резьбовых штифта перед тем, как
Вы начнете откручивать зажимной диск.
Заблокируйте шпиндель и используйте для
снятия поставляемый вилообразный ключ.
7.4 Установка стальной опоры для ручного
инструмента.
Поставьте стальной упор для ручного инстру-
мента как можно ближе к заготовке и зафикси-
руйте его с помощью рычага (N, рис. 19).
Рис.19
Установите высоту примерно на 3 мм выше от
высоты центров и зажмите фиксирующую руко-
ятку (О, рис.19)
7.5 Установка задней бабки
Поворачивайте маховичок (Q, рис. 20) по ча-
совой стрелке, чтобы выдвинуть пиноль, и за-
жмите фиксирующую рукоятку (h, рис. 20).
Рис. 20
Рычаг (О, рис. 20) прочно зажимает заднюю
бабку на станине станка.
Неподвижный центр может быть вытолкнут
посредством вращения маховика (R, рис. 20)
против часовой стрелки.
Для глубокого сверления уберите центрирую-
щее острие подвижного центра.
