Инструкция по эксплуатации Jet Tools JWBS-9X
Страница 5
5
Уровень звукового давления
(EN ISO 11202):
Холостой ход:
LpA 74,7
дБ(A)
Рабочий ход:
LpA 87,2
дБ(A)
Приведенные значения относятся к
уровню издаваемого шума и не
являются необходимым уровнем
для безопасной работы. Данная
информация представлена для того,
чтобы оператор мог снизить риски и
опасность.
3.3
Комплект поставки
Рабочий стол
Упор
Шкала наклона
Лампа станка
Вытяжной штуцер Ø 57 мм
Комплект для сборки
Ленточное полотно
Дополнительная опора
Инструкция по эксплуатации
Перечень запасных деталей
4.4
Описание станка

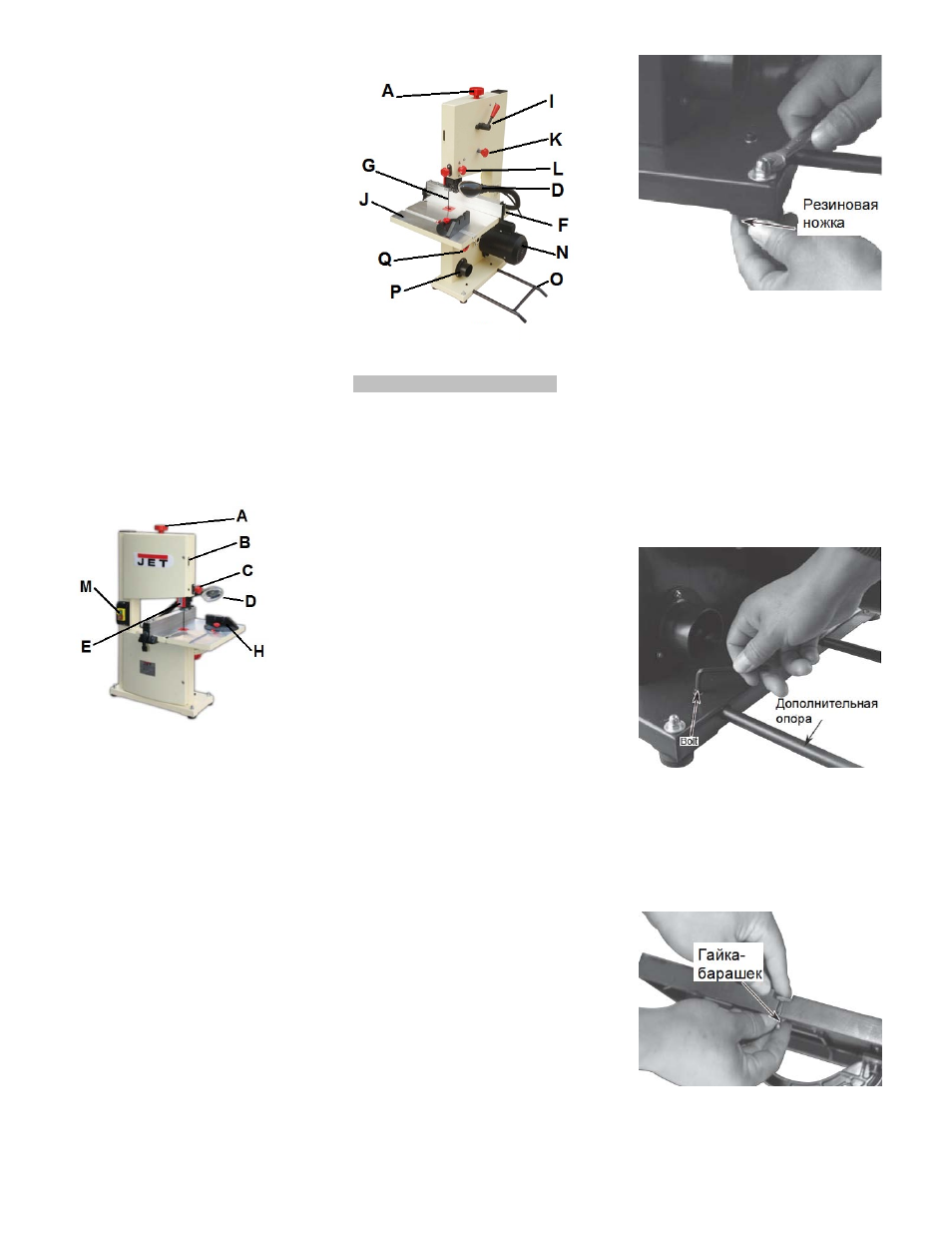

Рис. 1
A -
Ручка регулировки натяжения
полотна
B -
Верхнее смотровое окно
C -
Ручка регулировки верхней
направляющей полотна
D -
Светильник
E -
Верхнее защитное ограждение
пилы
F -
Упор
G –
Ленточное полотно
H -
Шкала наклона
I -
Рычаг натяжения полотна
J -
Стол
K -
Ручка регулировки хода пилы
L -
Фиксатор направляющей
полотна
M -
Переключатель
N -
Узел двигателя
O -
Дополнительная опора
P –
Вытяжной штуцер
Q -
Ручка регулировки угла наклона
стола
Рис. 2
4.
Транспортировка и запуск
4.1
Транспортировка и установка
Для
транспортировки
станка
используйте
автопогрузчик или
ручные тележки.
Станок создан для работы в
закрытом помещении и должен быть
установлен на устойчивую и ровную
поверхность.
При необходимости станок можно
прикрепить болтами к основанию.
Для
удобства
транспортировки
станок собран не полностью.
4.2
Сборка
Если при распаковке обнаружены
повреждения
вследствие
транспортировки,
немедленно
сообщите
об
этом
Вашему
продавцу.
Не запускайте станок в работу!
Утилизируйте упаковку экологически
безопасным методом.
Очистите все защищенные от
коррозии поверхности при помощи
слабого растворителя.
Установка резиновых ножек
Перед началом работы закрепите
четыре
резиновые
ножки
в
отверстиях в углах основания
станка с помощью болтов (M6x30),
больших шайб 6 и гаек (M6) как
показано на рисунке (Рис. 3).
Рис. 3
Установка дополнительной
опоры
-
Вставьте дополнительную опору в
соответствующие два отверстия
сбоку основания.
-
Совместите отверстия в опоре и
основании.
-
Закрепите опору с помощью двух
болтов и гаек. (Рис. 4)
Рис. 4
Установка рабочего стола:
-
Удалите болт и гайку-барашек из
отверстия на передней кромке
стола. (Рис 5)
Рис. 5
