7
- зубья полотна ассиметричны
Регулировка параллельного распила:
позволяет вести заготовку, следуя за рас-
пилом.

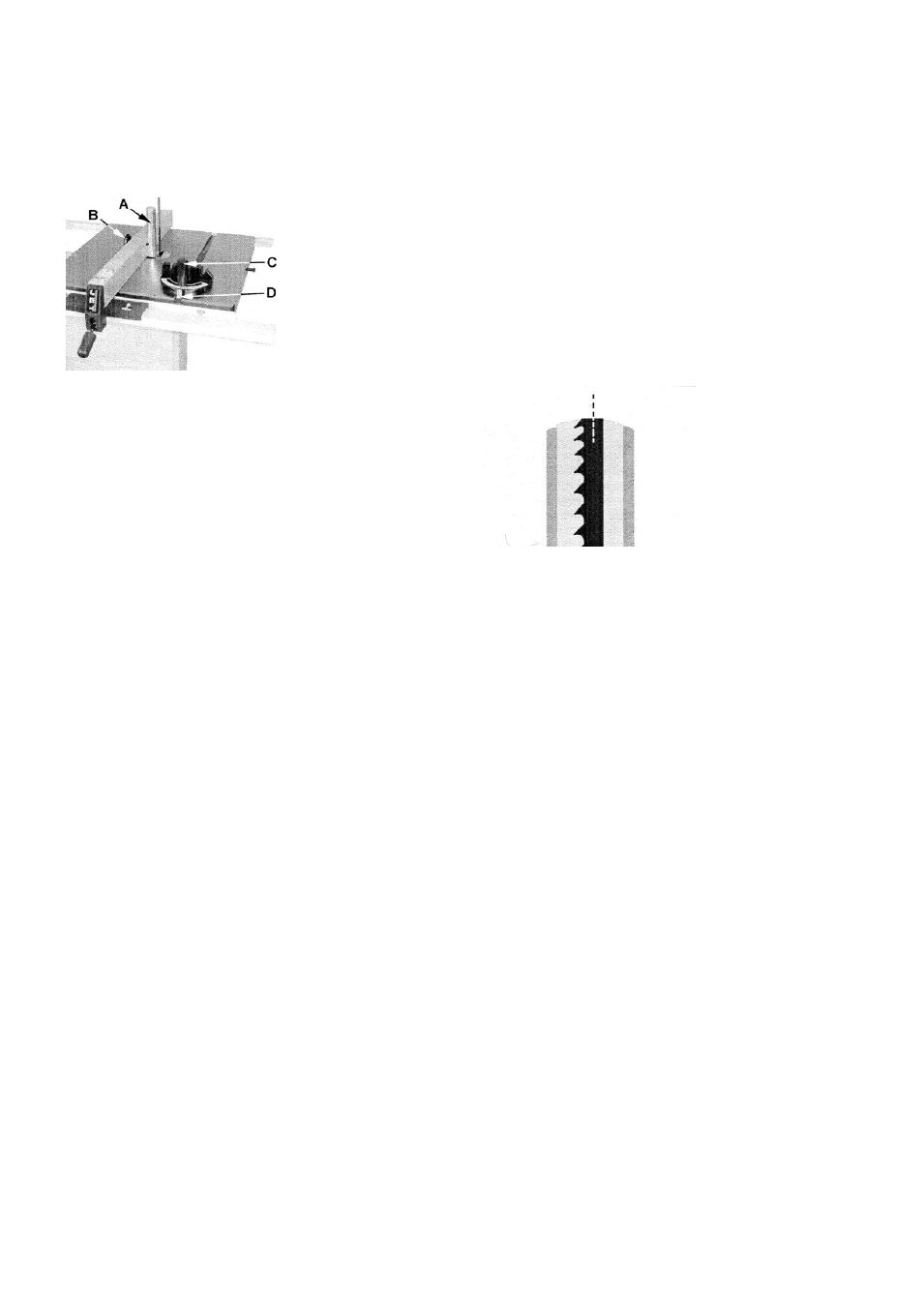

Смонтируйте (вставьте) упор (А, рис. 7) с
помощью пятиугольного болта (В) на высоте
зубьев полотна.
Рис. 7
Cоединительный упор
заводится в стол т-образного паза. при
погрешностях ослабьте болт (С) и установите
шкалу (D).
Для использования станка согласно пред-
писанию обратите внимание также на При-
ложение А.
“Безопасная работа“
(на последней странице инструкции по
эксплуатации)
А.1: Выполнение высоких резов
A.2.: Выполнение косых резов
A.3.: Резка шипов
A.4.: Резка шпонок
A.5.: Изогнутые резы
A.6.: Дугообразные резы
A.7.: Резка по шаблону
A.8.: Выполнение резов по кругу
A8.1 Наладка без заготовки
A8.2 Укладка заготовки
A8.3 Обработка
7. РАБОТЫ ПО НАЛАДКЕ И РЕГУЛИРОВКЕ
Общие указания
Перед работами по наладке и регулировке
станок должен быть предохранен от непро-
извольного включения.
Вытащите сетевой штекер!
7.1. Монтаж полотна пилы
Полотно пилы должно соответствовать
приведенным техническим характеристикам.
Перед установкой проверить полотно пилы
на наличие повреждений (трещин, повреж-
денных зубьев, изгибов). Не применяйте по-
врежденные полотна пил.
Следите за тем, чтобы зубья полотна пилы
были направлены в направлении распила
(вниз).
При обращении с полотном пилы надевайте
подходящие защитные перчатки.
Замена полотна пилы должна производиться
только при отключенном станке от Эл.сети.
Следите за тем, чтобы зубья полотна пилы
были направлены в направлении резки
(вниз).
При обращении с полотном пилы надевай-
те подходящие защитные перчатки.
Замена полотна пилы должна произво-
диться только при вытащенном сетевом ште-
кере.
7.2. Регулировка движение полотна пи-
лы
Никогда не проводить регулировку при
работающем станке.
При монтаже полотна пилы обратите вни-
мание на правильный ход полотна пилы по
роликам.
Полотно пилы должно передвигаться по се-
редине резинового покрытия шкива.
Рис. 8
С помощью маховичка на задней стороне
станка может быть выставлен правильный
ход пилы.
После установки полотна пилы необходи-
мо обратить внимание на его достаточное
натяжение. Индикацию для этого Вы найдете
на обратной стороне станка.
7.3. Регулировка натяжения полотна
пилы
Приведите рычаг (рукоятку) в положение
полного натяжения.
Полотно пилы должно быть всегда доста-
точно натянуто.
Индикацию для этого Вы найдете на об-
ратной стороне станка
При отключении станка ослабьте на-
тяжение полотна. Таким образом, по-
вышается срок службы самого полотна.
7.4 Регулировка направляющей полотна
пилы
Никогда не проводите регулировку при
работающем станке.
Направляющую установите в глубину так,
чтобы расстояние от основания зуба до на-
правляющих элементов составляло пример-
но 2 мм, задний ролик установить на рас-
стоянии 1 мм от полотна пилы.
