4

4.2 Звуковая эмиссия

Значения определяют согласно стандарту EN 1807:1999 (коэффициент погрешности измерения 4 dB).
Заготовка – древесно-стружечная плита 16 мм:
Уровень мощности звука (согласно EN 3746):
Холостой ход 99,6 dB(A)
Обработка 104,8 dB(A)
Уровень звукового давления (согласно EN 11202):
Холостой ход 86,7dB(A)
Обработка 95,5 dB

Приведенные значения относятся к уровню создаваемого шума и не являются необходимым уров-

нем для безопасной работы.

5. ОПИСАНИЕ СТАНКА

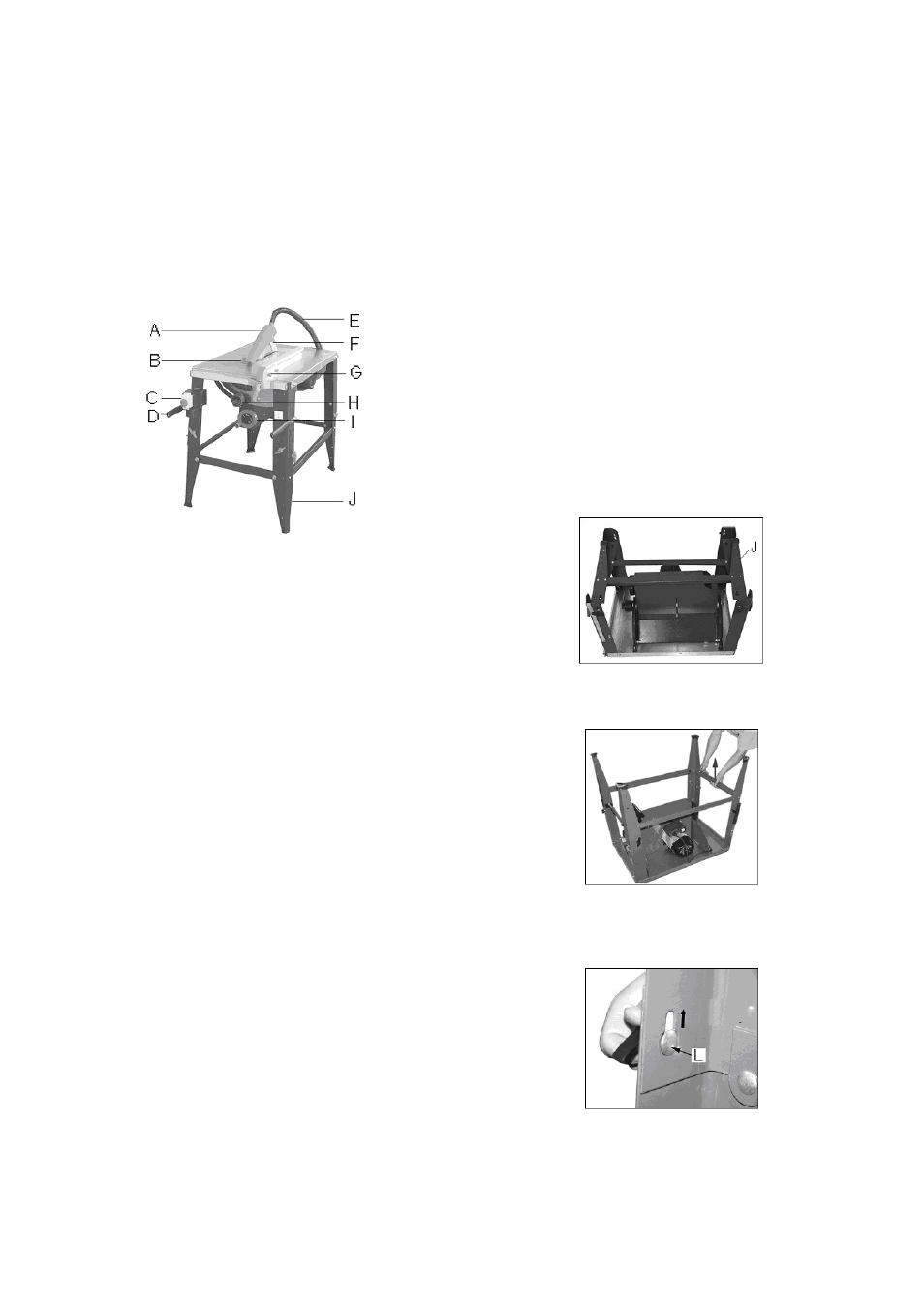

Рис.1

А.....Защитный кожух пилы

В.....Вставка стола
С.....Включатель/выключатель

D.....Рукоятки для транспортировки
Е.....Соединительный шланг

F.....Расклинивающий нож
G.....Параллельный упор
Н.....Поворотный маховик

I......Рукоятка для перемещения по высоте
J.....Подставка станка
6. ТРАНСПОРТИРОВКА И ПУСК В ЭКС-
ПЛУАТАЦИЮ
6.1. Транспортировка и установка

Не держите станок при транспортировке

за защитные приспособления.

Во время транспортировки верхняя часть

пильного диска должна быть закрыта, на-

пример, кожухом для защиты пилы.

Поверхность, на которой устанавливается

пила, должна быть достаточно ровной и спо-
собной выдерживать нагрузку.

При необходимости станок можно жестко

закрепить на устанавливаемой поверхности.

По соображениям упаковки станок по-

ставляется не полностью смонтированным.
6.2. МОНТАЖ
Общие указания

Перед проведением монтажно-наладочных

работ отключите станок от эл. сети!

Удалите защитную смазку от ржавчины с

помощью мягких растворителей.

Установите станок на плоскую поверх-

ность.

Для проведения монтажа необходимы:

- крестообразная отвертка
- накидной гаечный ключ на 22 мм
- гаечный ключ на 16 мм

- гаечный ключ на 10 мм
- гаечный ключ на 8 мм

- рабочие перчатки

Монтаж подставки:

4 ножки сложены на заводе изготовителе.
- выровняйте ножки (J, Рис.2) и крепко

затяните гайки.

Рис. 2

- Установите поперечные балки (Рис.3) и
крепко затяните гайки.

Рис. 3

Закрепите винты с круглой головкой (L,

Рис. 4) в шлице с помощью барашковой гай-

ки.

Рис. 4

Монтаж аспирационного патрубка

Закрепите аспирационный патрубок с по-

мощью 3-х резьбовых винтов (М, Рис. 5).
