Jet Tools JRT-1500 - Инструкция (Страница 5)

Факторы, оказывающие влияние на
фактический уровень вредного
воздействия на рабочем месте,
охватывают продолжительность
работы, характеристику помещения,
другие источники шума и т.д.,
например, количество станков и
прочие источники шума и т.д.
Допустимый уровень в каждой стране
может быть различным.
Данная информация представлена
для того, чтобы оператор мог снизить
риски и опасность.
3.3
Уровень пыли
Фрезерный стол JRT-1500 был
проверен на соответствие нормам по
уровню пыли при скорости воздушного
потока 20 м/с, проходящего через
вытяжной штуцер диаметром 100 мм:
Разрежение 800 Па
Объемный поток
565
м³/ч
Предельно допустимое значение
концентрации пыли от оборудования
на рабочем месте составляет 2 мг/м ³.
3.4
Комплект поставки
Шпиндель диаметром 30 мм
Цанговый патрон с цангами под 6 мм
и 12 мм
Упор
Планка для упора
Устройство прижима заготовки
Толкатель
Защитный кожух шпинделя
Упор для установки заготовки под
углом
Комплект для сборки стола
Руководство по эксплуатации
Перечень деталей
3.5
Описание конструкции стола

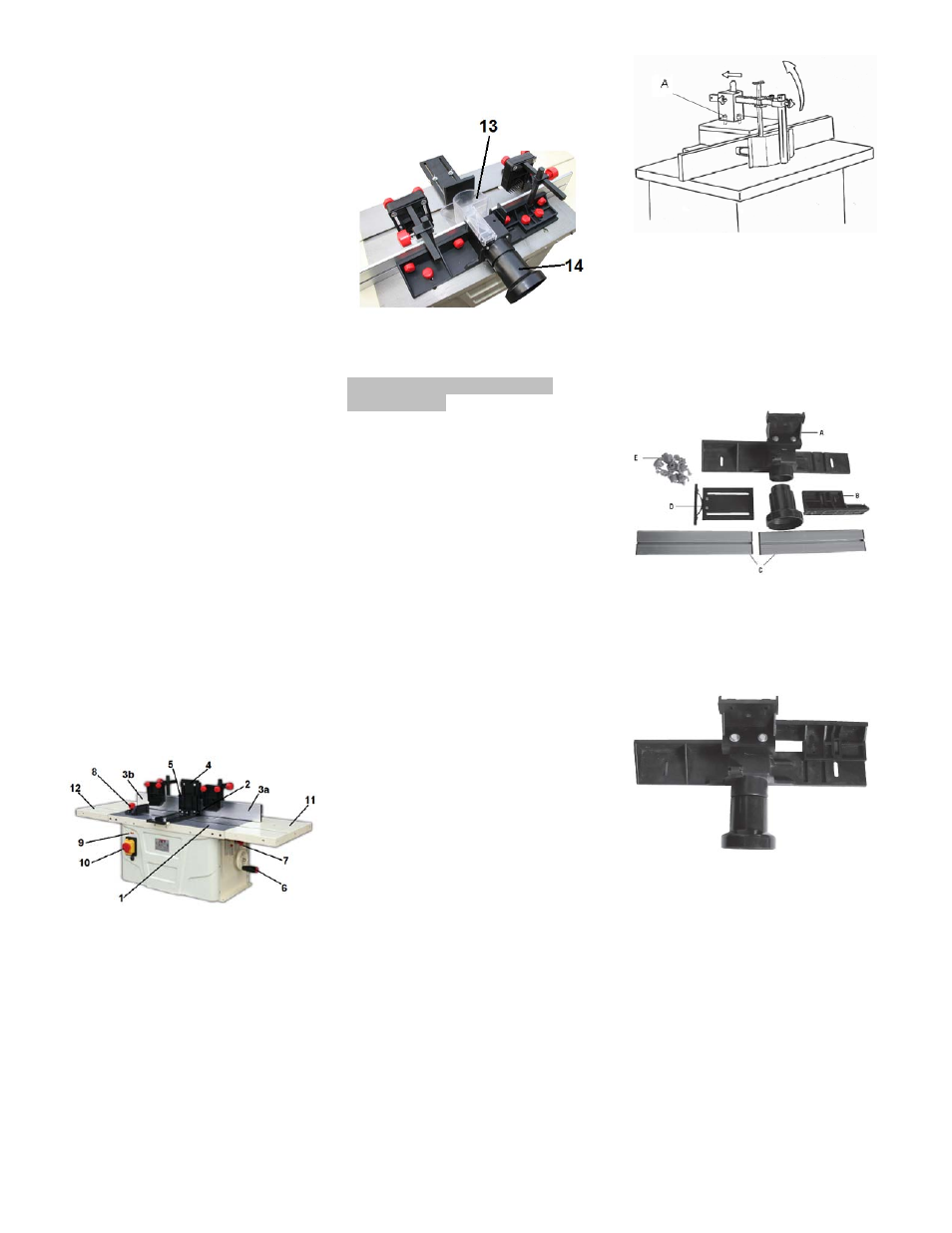

Рис. 1
1
Стол
2
Фрезерный узел
3a
Правая упорная планка
3b
Левая упорная планка
4
Верхняя прижимная планка
5
Боковая прижимная планка
6
Регулировки высоты
7
Крепежный винт
8
Упор для установки линии отреза
9
Переключатель скорости
вращения шпинделя
10
Выключатель
11
Правая выдвижная часть стола
12
Левая выдвижная часть стола
13
Защитный кожух шпинделя
14
Вытяжной штуцер
Рис. 2
4.
Транспортировка и ввод в
эксплуатацию
4.1
Транспортировка и установка
Транспортировка стола производится
с помощью вилочного погрузчика или
вручную на тележке. Убедитесь, что
стол надежно защищен от падения
при перевозке.
Стол предназначен для работы в
закрытом помещении и должен быть
размещен устойчиво, на ровной
поверхности, рассчитанной на
большие нагрузки.
При необходимости стол может быть
жестко закреплен болтами на месте
установки.
Для
удобства транспортировки
фрезерный стол находится в
частично разобранном состоянии.
4
.2 Сборка
При обнаружении повреждений,
возникших в процессе
транспортировки стола, немедленно
сообщите о них поставщику. Не
запускайте в работу данный стол!
Произведите утилизацию упаковки
экологически безопасным способом.
Очистите
от защитной
антикоррозионной смазки все
покрытые ею поверхности при
помощи мягкого растворителя.
Установите рукоятку маховика.
Установите
защитный кожух
инструмента при помощи двух
поставляемых винтов (А, рис. 3) на
упоре. Чтобы поднять защитный
кожух потяните рукоятку назад.
Рис 3
Установка пластикового упора
Сборка пластикового упора:
Пластиковый упор поставляется в
картонной коробке в разобранном
состоянии. Перед началом работы
его необходимо собрать и установить
на рабочем столе. (см. рис. 4).
Рис. 4
Шаг 1: Соединение частей A и B
Вставьте часть B в паз части А (см.
рис. 5). Затем вставьте винт с круглой
шляпкой и затяните его и шайбу
ключом.
Рис. 5
Шаг 2: Установка прижимных
планок С
Вставьте два винта с круглой шляпкой
в крепежные отверстия, закрутите их
немного вместе с шайбами и
крепежными винтами, вставьте
прижимную планку в паз через
круглую головку винта и затяните оба
винта при помощи крепежного винта.
Повторите то же самое для установки
второй прижимной планки.
Удостоверьтесь, что планки C
расположены правильно и находятся
на одном уровне с частью А.
