Регулирование
ПРЕДУПРЕЖДЕНИЕ
Перед проведением работ по регулированию станка, отключите станок от эл. сети!
Пильный диск, Механизм Подъѐма и Наклона
ПРЕДОСТЕРЕЖЕНИЕ
Никогда не пытайтесь устанавливать механизм мимо 45 ° или 90° ограничителей.
Это может заставить пильный диск выходить из выравнивания.
Показано на иллюстрации 18:
Чтобы поднять или понизить
пильный диск, ослабьте рукоятку фиксации штурвала
(A
) и поворачивайте
штурвал
handwheel
(B)
наблюдая, пока не достигнута желательная высота. Зажмите рукоятку фиксации
штурвала
(A).
Пильный диск должен быть установлен от 3,2мм до 6,3мм выше верхней плоскости
распиливаемого материала.
Чтобы наклонить пильный диск, поверните ручку фиксации(C) против часовой стрелки, чтобы ослабить,
вращайте
handwheel
(D
) на правой стенке станка, пока желательный угол не получен, затем затяните ручку
фиксации (C) поворачивая по часовой стрелке.
Регулирование угла 45 ° и 90 ° положения пильного диска для пиления
1.
Отключите станок от эл. сети.
2.
Поднимите пильный диск над столом в его максимальное положение, используя штурвал handwheel.
3.
Установите пильный диск в 90 ° к столу, поворачивая штурвал handwheel (D, рис. 18), наклоняющий диск,
против часовой стрелки, насколько это возможно. До остановки в ограничителе.
4.
Поместите поверочный угольник (A, рис. 19) на стол и приложите, чтобы видеть, что пильный диск (B, рис.
19) под углом 90 ° к столу. Удостоверьтесь, что угольник не касается зуба пильного диска.
Если требуется регулирование:
5.
Точность 90° регулируют setscrew (поворот против часовой стрелки) один или два поворота 4-
миллиметровым шестигранным ключом (C, рис. 19).
6.
Вращайте штурвал наклона handwheel, пока пильный диск не встанет точно 90 °.
7.
Убедитесь, что штурвал не вращается, винт уперся в ограничитель 90 °
8.
Установите пильный диск в положение 45° к столу, поворачивая штурвал handwheel (D, рис. 18),
наклоняющий диск, по часовой стрелке насколько это возможно. До остановки в ограничителе.

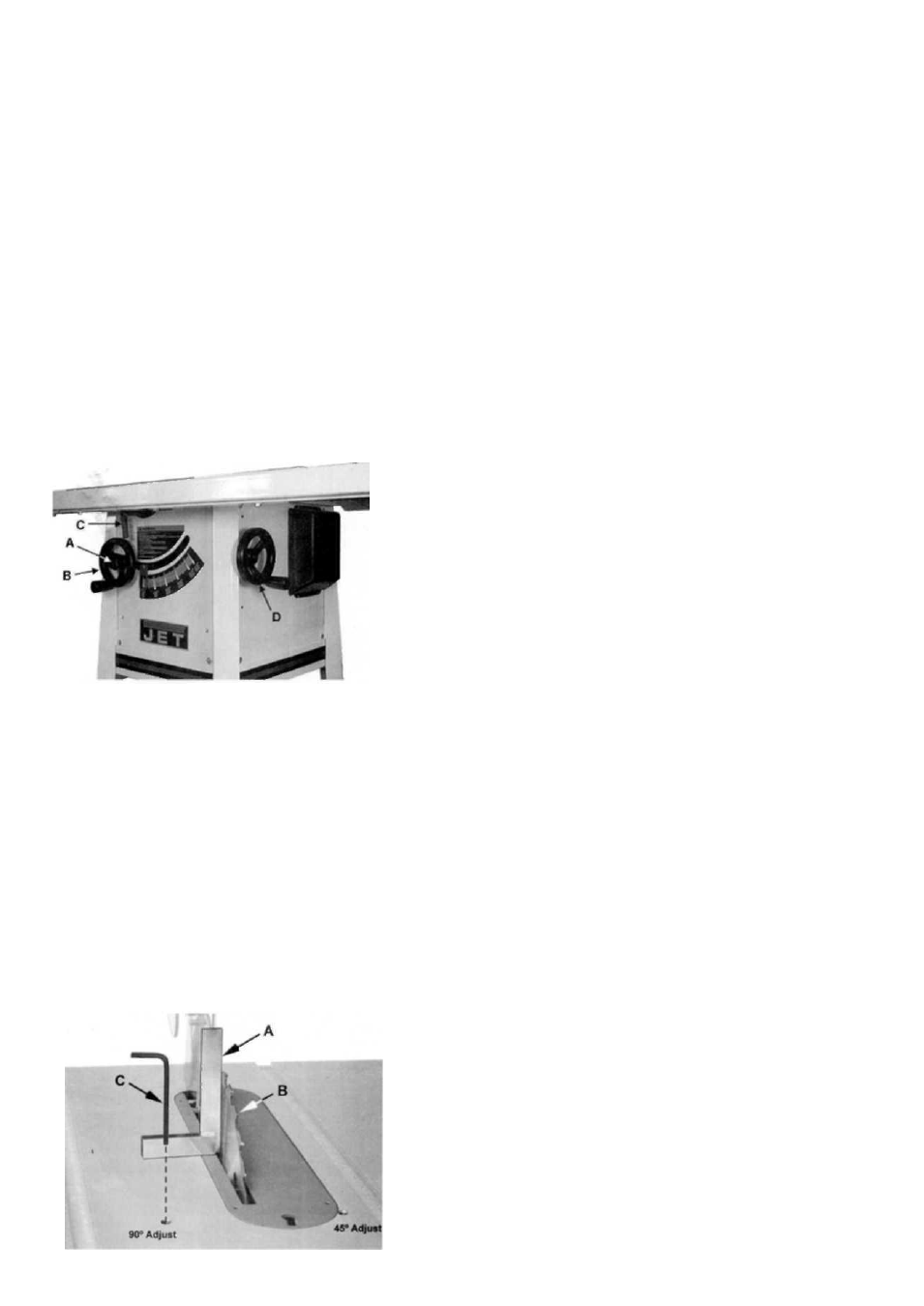

Иллюстрация 18
Иллюстрация 19
