9 Комбинированный станок JKM-300
две вертикальные базовые плоскости
рабочей заготовки плотно соприкасались
с установкой.
• Запустите станок, используя за-
щитные очки, стойте перед уста-
новкой, подавайте медленно
! Осторожно!
Убедитесь, что в заготовке нет трещин
или опасных сучков, не очищайте стол
во время работы. Держите пильный
диск острым. При любой неожиданной
ситуации с инструментом, заготовками
или несчастном случае сразу отключай-
те станок.
• После работы выдерните вилку и отклю-
чите основное питание. Очистите столы и
уберите опилки, снимите пильный диск.
Установите и зафиксируйте фланец на
шпинделе, в конце установите распило-
вочный стол и крепко зафиксируйте на
0,5~1 мм выше, чем задний стол.

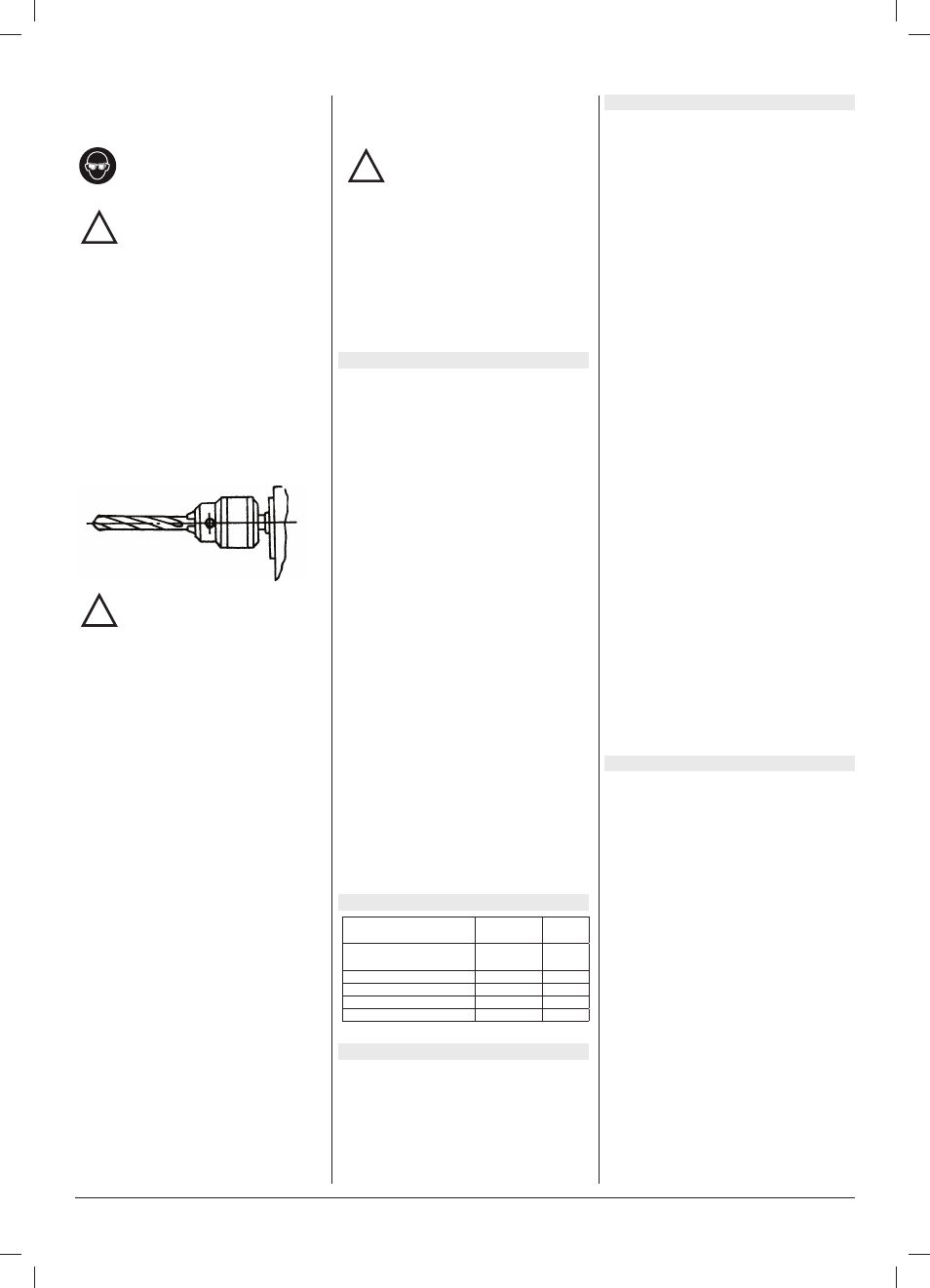

5.2.8 Сверление
! Внимание!
• Подготовка: Выключите станок и отсоеди-
ните провод из розетки. Установите свер-
лильный патрон и сверло, отрегулируйте
высоту стола в соответствии с размером
рабочей заготовки. Если подъем слиш-
ком велик, см. Рис. 1, сначала ослабьте
стопорную пластину 4,22, передвиньте
подвижное основание 17 вверх или вниз
в подходящее положение, затем зафик-
сируйте пластину 22, поверните винт
тонкой регулировки 19.
• После установки сверлильного блока
на требуемую высоту для конкретной
рабочей заготовки затяните стопорную
пластину 3, расположите установочную
пластину в положении в соответствии с
заготовкой, сделайте на заготовке отмет-
ку, включите станок в розетку.
• Стойте лицом к сверлу, поместите
заготовку на верстак, см. Рис. 3. Для
сверлильного станка типа В держите за-
готовку и с двух сторон на установочной
пластине 3, подавайте медленно и легко,
чтобы просверлить намеченное отвер-
стие. Чтобы контролировать глубину
сверления, используйте установочное
кольцо 7. См. Рис. 2 для сверлильного
станка типа А. Когда заготовка разме-
щается на установочной пластине 20,
зафиксируйте заготовку при помощи
зажима 19, используйте поднимающуюся
пластину 3, чтобы просверлить намечен-
ное отверстие. Контролируйте глубину
при помощи установочного кольца 2;
используйте подъемную пластину 13,
длина может контролироваться штифтом
выталкивателя 10. Установочная пласти-
на 20 может быть размещена на верстаке
21 поперечно или продольно, чтобы со-
ответствовать различным требованиям.
! Осторожно!
Пользуйтесь достаточно острым сверлом,
Подавайте медленно и легко, регулярно
меняйте сверло. Убедитесь, что в заготовке
нет трещин или опасных сучков, не очи-
щайте стол во время работы. При любой
неожиданной ситуации с инструментом,
заготовками или несчастном случае сразу
отключайте станок.
• После работы отключите питание, демон-
тируйте сверло и очистите стол.
6. Обслуживание и уход
• Для длительного срока службы и высоко-
го качества работы очищайте станок от
древесных опилок и мусора немедленно
после работы. Периодически проверяй-
те и подтягивайте детали станка и его
электрические элементы. Каждые 1000
рабочих часов наносите консистентную
смазку на два подшипника на концах
шпинделя строгального вала. Очищайте
поверхности каждого устройства, а также
все скользящие поверхности, держите их
в сухом месте, чтобы избежать ржавчины.
Перед каждым новым использованием
станка проверяйте мотор на предмет его
изоляции.
• Учитывайте, что строгальные ножи, обре-
зиненные валы привода движения заго-
товки, плоские, поликлиновые, клиновые
и другие ремни, а также цепи, используе-
мые в конструкции станка, относятся к
деталям быстроизнашивающимся (рас-
ходные материалы) и требуют периоди-
ческой замены. Гарантия на такие детали
не распространяется. Защитные кожуха,
отдельные детали из пластика и алюми-
ния, используемые в конструкции станка,
выполняют предохранительные функции.
Замене по гарантии такие детали не под-
лежат.
• Всегда держите хорошо заточенными
строгальные ножи, пильный диск, а также
другие инструменты, немедленно за-
тачивайте их. Для хорошего скольжения
смазывайте все скользящие поверхности.
7. Основные стандартные детали
Название Харак-
теристики
Коли-
чество
Радиальный шариковый
подшипник
204 2
Пильный диск 250X3.2X30 1
Клиновой ремень 0 проф 800 2
Сверлильный патрон JS13/2a 1
Строгальный нож 210X19X2,5 3
8. Используемые инструменты
Следующие инструменты должны исполь-
зоваться во время наладки и обслужива-
ния
Отвертка с плоской головкой 100х6; 75х4
Крестовая отвертка
100х8; 75х5
Шестигранный торцевой ключ 8; 6; 5
Двусторонний торцевой ключ 12х14; 8х10
Разводной гаечный ключ
9. Устранение неисправностей
мотор не крутится, хотя
выключатель включен.
• нет подачи переменного тока или пере-
горел предохранитель – проверьте ис-
точник питания;
• проблемы с выключателем, прибор
разболтался или сломался – проверьте
соединение;
• проблемы с выключателем – проверьте
выключатель;
мотор перегревается
• короткое замыкание в моторе – проверь-
те мотор;
• перегрузка мотора – снизьте скорость
подачи;
• подача питания с пониженным напряже-
нием – проверьте подачу напряжения
подшипник перегревается
• плохая смазка подшипников – нанесите
или смените смазку;
• внутри подшипника грязь;
вращение ниже нормальной
скорости
• подача переменного тока пониженного
напряжения – восстановите подачу на-
пряжения;
• ремень ослаблен – натяните ремень;
качество строгания становится
хуже
• ножи затупились – заточите ножи;
• неправильная установка ножей – переу-
становите ножи;
• станок пробивает током
• изоляция отдельных деталей электриче-
ской системы повреждена, и происходит
утечка электричества – отремонтируйте
или замените их.
10. Поставляемые принадлежности
• Полный ассортимент принадлежностей
смотрите на сайте www.jettools.ru или в
каталоге
