7
РАБОТА ТЕЛЕСКОПИЧЕСКИХ ШТОКОВ (Только для моделей, оборудованных ими)
Для распиливания широких заготовок необходимо выдвижение штоков.
1. Ослабьте барашковый болт, фиксирующий штоки в кронштейне.

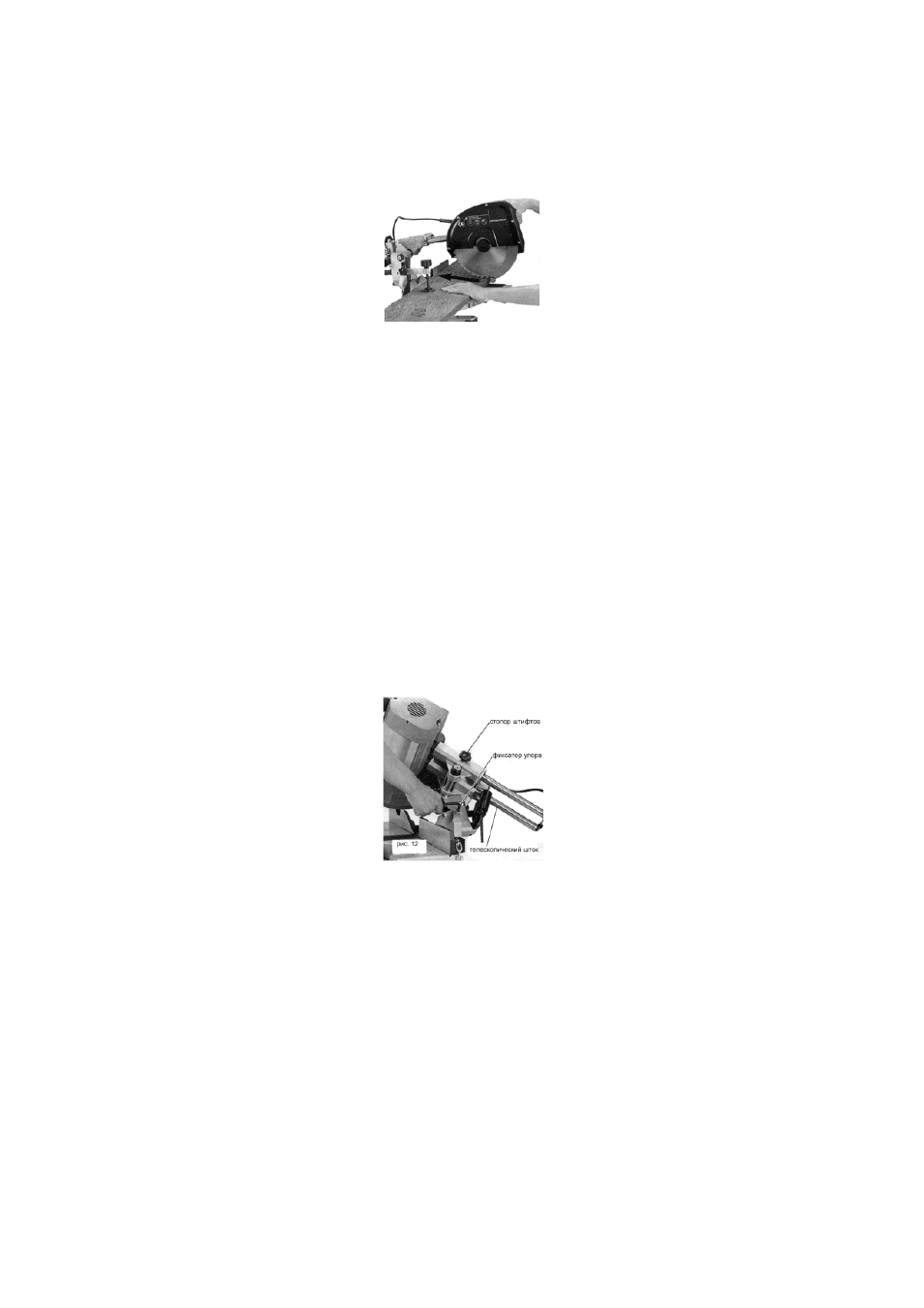

2. Распилите рабочую заготовку, как обычно, как это описано в «РАБОТЕ ПИЛЫ». (Рис. 11).
3. После того, как диск пропилил заготовку, передвиньте головку мотора обратно медленным и
уверенным движением, чтобы закончить распил.
4. Позвольте штокам отвести и вернуть головку мотора в исходное положение.
5. Выпиливание угла, скосы и сложные угловые распилы могут быть произведены таким же
способом.
Выставление углов
Эта пила способна распиливать очень точные углы. Она настроена на заводе, однако, если
разбиралась, то может понадобиться ее выставление.
1. Чтобы пила чисто обрезала края при выпиливании углов от 0 до 45 градусов, выступаю-
щая часть двигателя должна быть установлена точно на 48.4 мм (1.906” или 1 29/32”). Это рас-
стояние нужно измерять между правым телескопическим штоком и краем корпуса кожуха мото-
ра. Для регулировки ослабьте две гайки скользящей тяги.
Затяни
те до 100 Nm (76 фунтов на фут). (Только для моделей, оборудованных телескопическими што-
ками).
2а. Стопоры углов должны быть выставлены точно. Когда пила установлена в положение для вы-
пиливания под 0 градусов, используйте слесарный угольник под 90 градусов, чтобы проверить, на-
ходится ли шарнирный блок действительно под прямым углом к столу. Если нет, ослабьте стопорный
рычаг и отрегулируйте угловой упор с шестигранной головой для получения 0 градусов (Рис. 12).
2б. Повторите эту проверку в положении для выпиливания под угол 45 градусов, чтобы удостове-
риться, что пила действительно установлена на 45 градусов. Если нет, отрегулируйте угловой стопор
(противоположный) на 45 градусов.
3. Отрегулируйте стопор глубины, так чтобы пильный диск не врезался в стол.
4. Отрегулируйте стопорную шпонку для распиливания под углом следующим образом. Установив
угловой стопор в положение ноль градусов, используйте слесарный угольник или другой стандарт,
чтобы удостовериться в том, что угол между направляющим угольником и пильным диском установ-
лен точно на 90 градусов. Если нет, отрегулируйте, повернув регулирующий болт, чтобы добиться
требуемого угла.
5. После регулировки углового стопора оттяните штоки полностью назад и проверьте еще раз,
чтобы убедиться в их параллельности.
Если они не параллельны, необходимо повернуть голову мотора относительно спила, чтобы они
были под одним углом между диском и спилом по всей длине штоков. Отрегулируйте, сначала осла-
бив стопорную гайку, а затем повернув полуось эксцентрика мотора. Используйте прилагаемые клю-
чи М24 и М10. Проверьте еще раз, передвинув штоки полностью вперед, чтобы удостовериться в их
параллельности (Рис. 13).
