17 Циркулярная пила JBTS-10

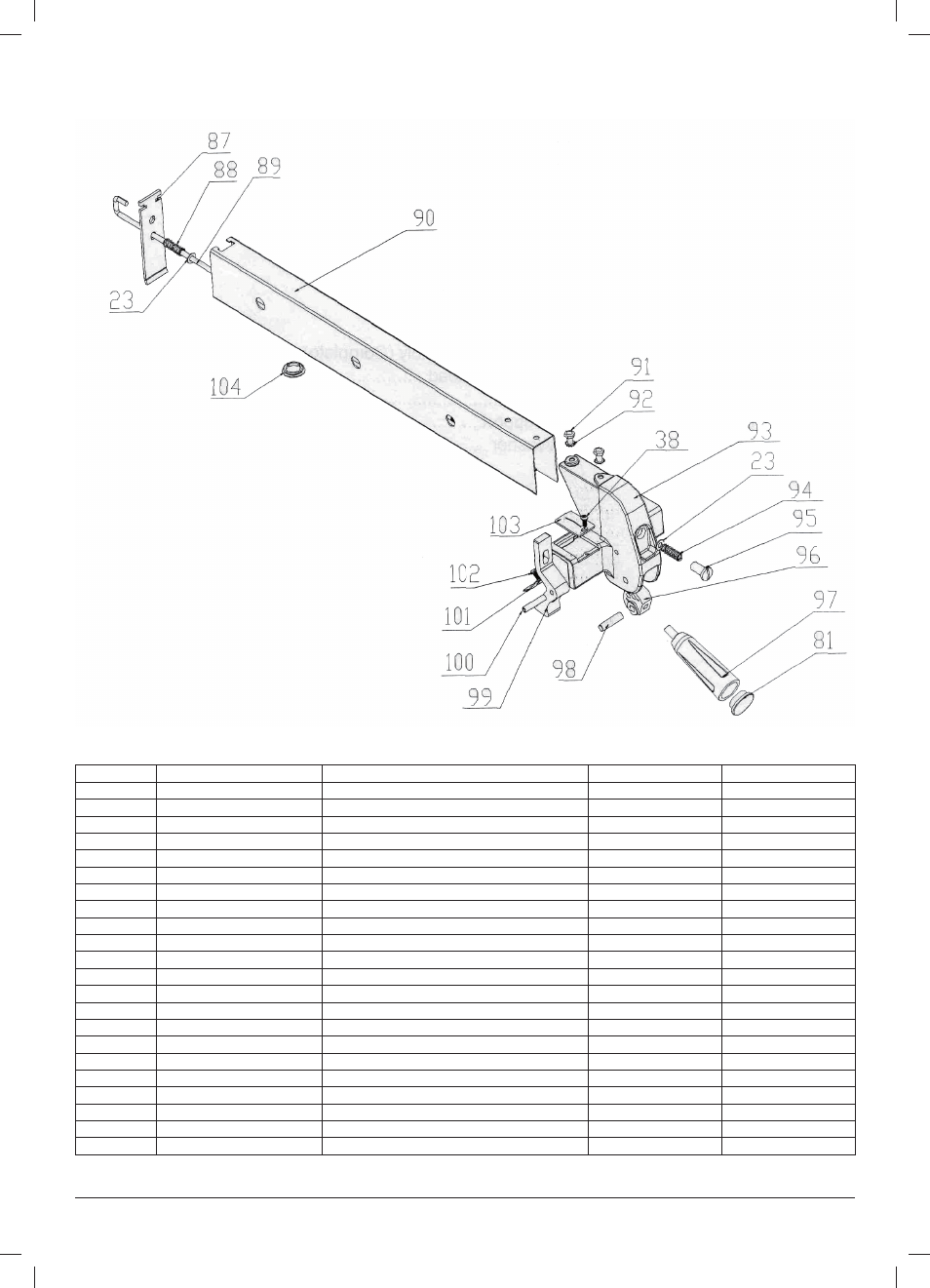

Монтажная схема: параллельный упор в сборе
Список деталей: параллельный упор в сборе
№ № детали обозначение размер кол-во
708315-RFA направляющая в сборе
23 TS-1550041 плоская шайба M6 2
38 TS-2284082 болт M4x8 1
81 708315-81 заглушка для ручки 1
87 708315-87 зажим 1
88 708315-88 пружина 1
89 708315-89 штифт 1
90 708315-90 корпус направляющей 1
91 TS-1482011 болт под шестигранный ключ M6x10 2
92 708315-92 стопорная шайба с внешним зацеплением M6 2
93 708315-93 передний блок 1
94 708315-94 пружина 1
95 708315-95 регулировочный болт 1
96 708315-96 эксцентриковый затвор 1
97 708315-97 ручка 1
98 708315-98 шплинт 1
99 708315-99 зажим 1
100 708315-100 шплинт 1
101 708315-101 пластинчатая пружина 1
102 TS-1532032 болт M4x10 1
103 708315-103 метка шкалы 1
104 708315-104 шайба 1
