Jet Tools JDP-10L - Инструкция (Страница 5)

инструкция по эксплуатации станка JET мод. JDP-10L
5
Монтаж стойки
Установите стойку (D, Рис. 1) на цоколь станка
(G).
3
шестигранных винта хорошо затяните.
Монтаж стола для заготовки
Монтируйте стол для заготовки (L) к с тойке и
плотно закрепите его.
Монтаж сверлильной головы
Установите сверлильную головку на стойку.
Разместите сверлильную головку параллельно
к цоколю станка.
Плотно затяните боковые резьбовые штифты.
Монтаж рукояток подачи сверлильного
патрона
Установите 3 рукоятки подачи (Е) во втулки.

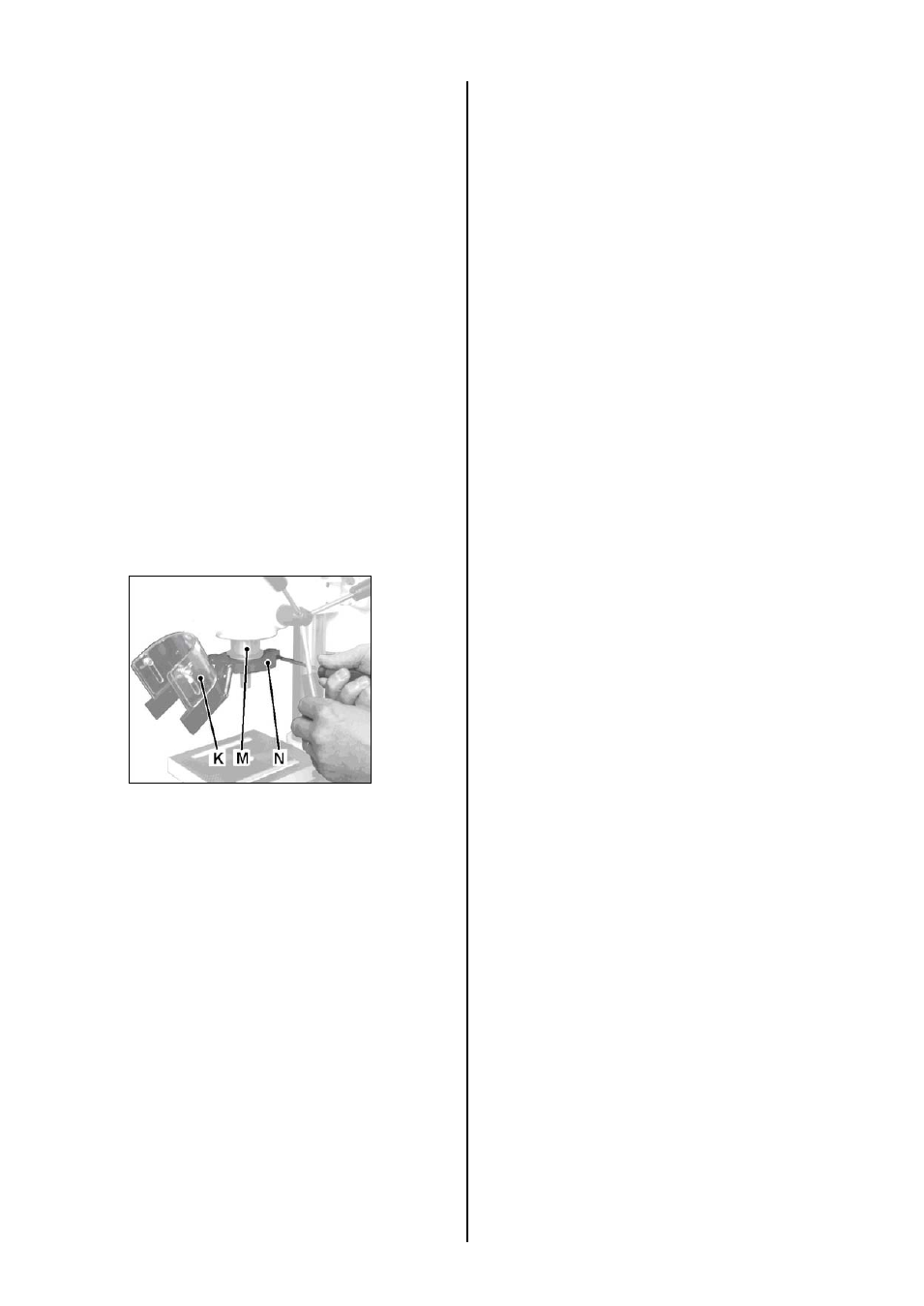

Монтаж защиты сверлильного патрона
Установите защиту патрона (К, Рис. 2) на свер-
лильную пиноль (М), прежде чем монтировать
патрон.
Плотно затяните зажимной винт (L).
Рис.2
Монтаж патрона
Закрепите сверлильный стол под головкой
шпинделя на расстоянии 120 мм.
Положите кусок ненужного дерева на стол для
заготовки.
С помощью тряпки очистите конус шпинделя и
конус патрона.
Важно
Эти поверхности должны быть очищены от жи-
ра и масла, иначе патрон может снова упасть.
Наденьте патрон (J, Рис. 1) на конус шпинделя.
Откройте сверльный патрон на максимальный
размер сверла.
Опустите патрон до заготовки вниз. Правильно
проведенная подача сверла надежно
закрепляет патрон на шпинделе.
6.3.
Подключение к сети
Сетевое подключение и применяемые удлини-
тели должны соответствовать нормам.
Напряжение сети и частота должны совпадать с
данными на типовой табличке станка.
Предохранитель сети должен составлять 10 A.
Подключение и ремонт должны проводить толь-
ко специалисты-электрики.
6.4.
Ввод в эксплуатацию
Станок включается нажатием зелёной клавиши
на главном выключателе, а выключатеся нажа-
тием красной клавиши на галвном выключате-
ле.
Установите высоту стола и упор ограничения
глубины таким образом, чтобы Вы не сверлили
в стол для заготовки.
Ненужный кусок дерева в качестве опоры за-
щищает как сверло, так и стол для заготовки.
Закрепляйте заготовку от захвата сверлом.
Прикрепляйте заготовку к столу или устанавли-
вайте струбцину.
Струбцину всегда прикручивайте к столу.
Держите руки на достаточном расстоянии от
движущихся частей станка, принимайте во вни-
мание, что Ваши руки или заготовка могут со-
скользнуть.
Выбирайте силу подачи таким образом, чтобы
сверло двигалось быстро.
Слишком медленное вращение шпинделя ведет
к преждевременному износу сверла и прожогам
заготовки, слишком быстрое вращение может
привести к заклиниванию мотора или излому
сверла.
Стружку и части заготовок удаляйте только при
выключенном станке.
Внимание
Всегда соблюдайте правила по техники безо-
пасности и указания инструкции.
Не применяйте проволочные щетки, фрезы,
круглопильные инструменты и шлифовальные
диски на этом станке.
Никогда не работайте с открытым защитным
устройством патрона или открытым защитным
устройством ремня.
Никогда не обрабатывайте магний - высокая
опасность возгорания!
Рекомендованная частота вращения для
сверла из быстрорежущей стали 10 мм
Древесина: ................................. 2000 об/мин
Пластмасса: ............................... 1500 об/мин
Алюминий: ................................. 1500 об/мин
Медь: ......................................... 1500 об/мин
Чугун: ......................................... 1000 об/мин
Сталь (С15): ................................. 800 об/мин
Сталь (С45): ................................. 600 об/мин
Нержавеющая сталь: .................. 300 об/мин
