12
ИНСТРУКЦИЯ ПО СБОРКЕ:

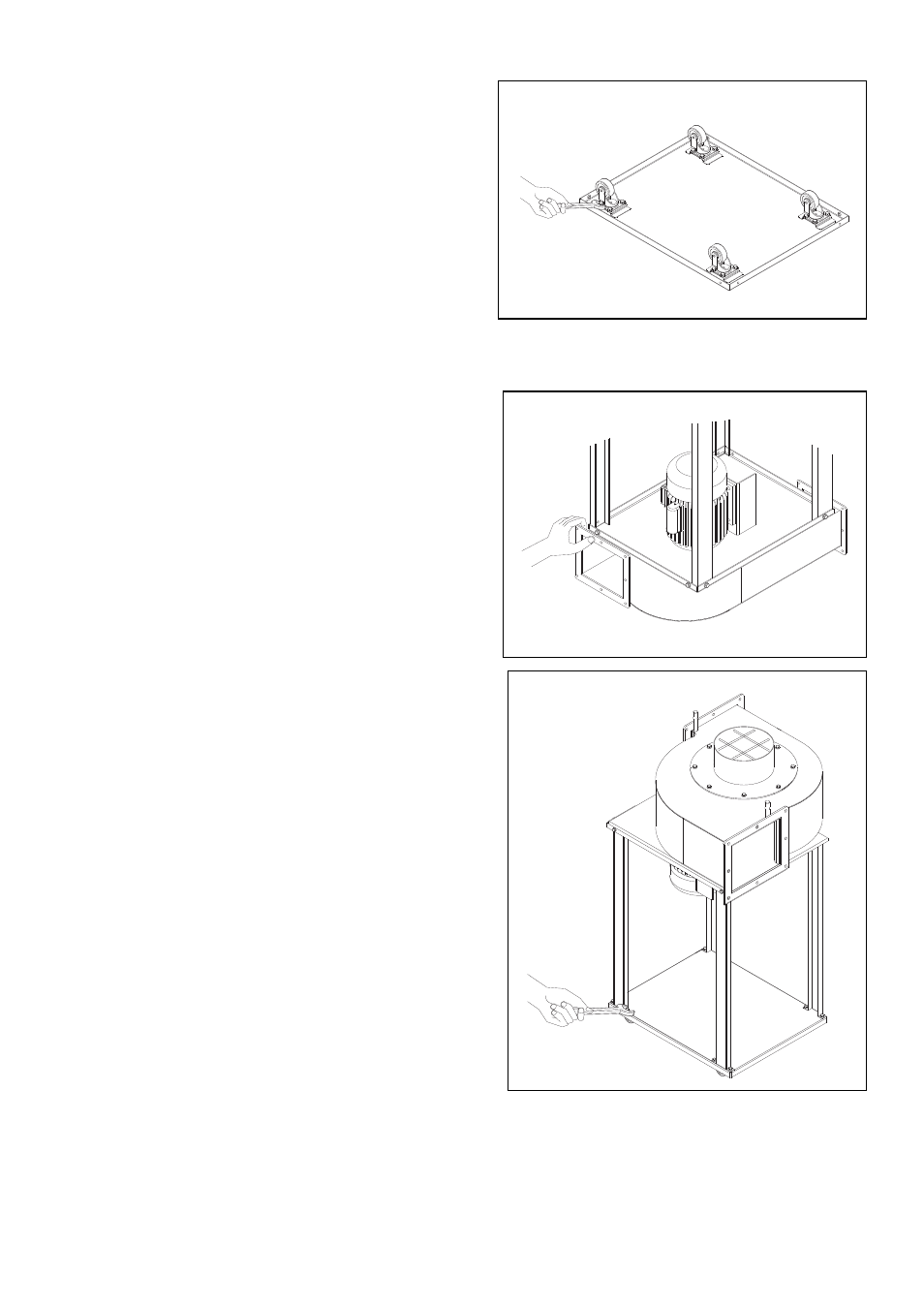

Шаг 1:
Расположите основание вверх дном и
установите колеса основания так, чтобы они
были легкодоступны. Закрепите колеса
основания на основание, при помощи
поставляемых шестнадцати болтов 8 х 12 мм.
(См. рис. 1)
(Рис.1)
Шаг 2:
Установите корпус установки и узел двигателя
вентилятора вверх дном. Закрепите четыре
ножки с двух сторон с помощью поставляемых
восьми болтов 8 х 12 мм. Надежно затяните все
крепежные винты. (См. рис. 2)
(Рис.2)
Шаг 3:
Прикрепите корпус и узел двигателя вентилятора к
основанию с помощью 4 поставляемых болтов
8 х 12 мм. Плотно затяните винты. (См. рис. 3)
(Рис.3)
