РУССКИЙ
4.1
Установить рукоятку / коль-
цо для подвешивания

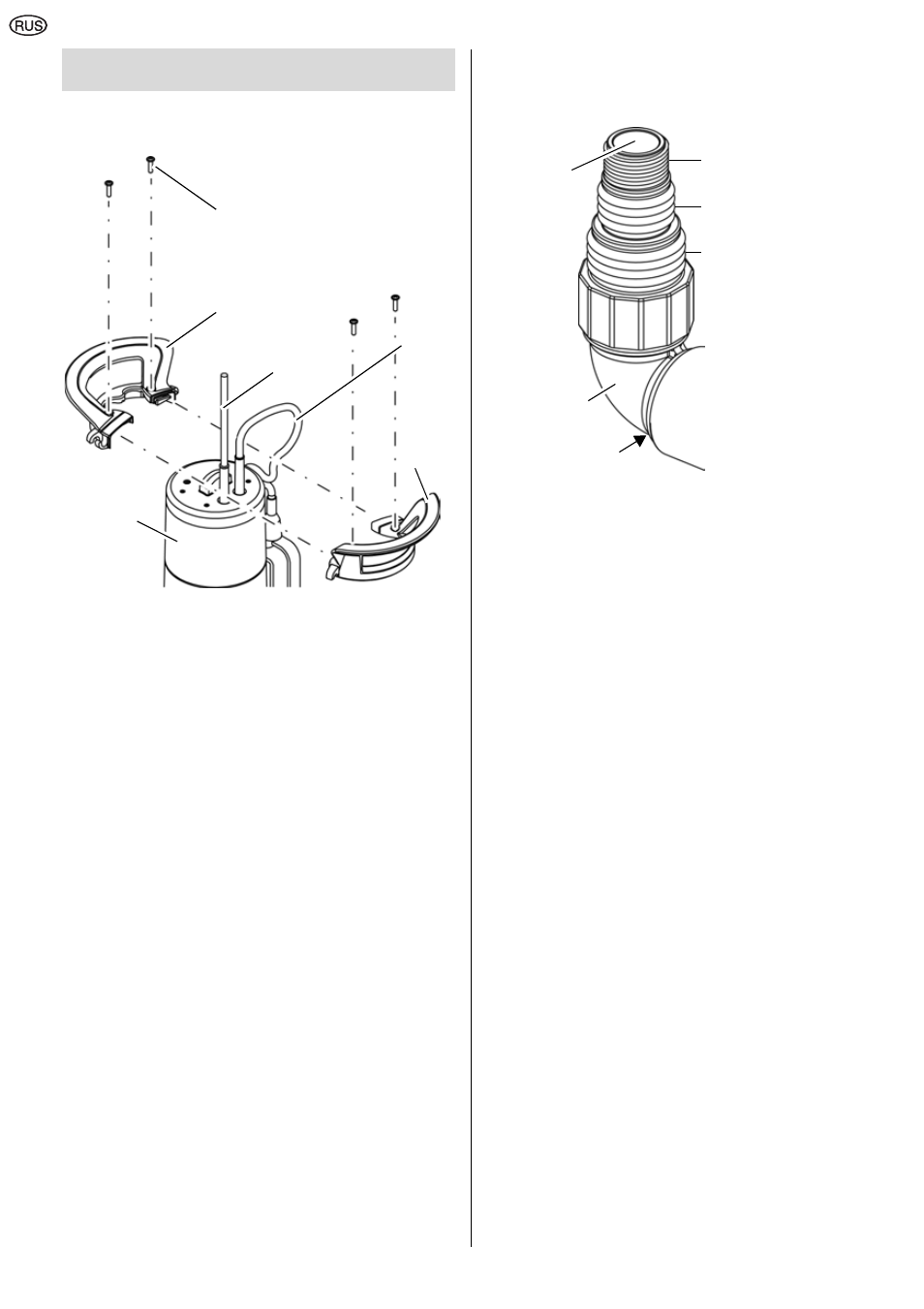

1. Свести две половинки рукоятки (12) как
показано на рисунке.
При этом сетевой кабель (13) и кабель
поплавкового выключателя (14) выве-
сти наверх.
2. Соединить половинки рукоятки (12).
Следить за тем, чтобы направляющие
на половинках рукоятки вошли друг в
друга.
3. Привинтить рукоятку четырьмя болта-
ми (11) к корпусу насоса (15). Испо-
льзуйте только прилагаемые болты.
4.2
Подключение напорного
трубопровода
1. При выборе большего диаметра нагне-
тательного трубопровода:
срезать части меньшего диаметра на
мультиадаптере (16).
3
Указание
Лучшая производительность достига-
ется при выборе наибольшего диаметра
нагнетательного трубопровода.
2. Ввинтить мультиадаптер (16) в присое-
динительный угольник (17).
3. Ввинтить присоединительный угольник,
включая мультиадаптер, в нагнетател-
ьный патрубок (18).
4. Насадить нагнетательный трубопровод
на мультиадаптер (16) и закрепить
шланговым хомутом.
4.3
Крепление кабеля поплав-
кового выключателя
3
Указания
Закрепите кабель поплавка так, чтобы
расстояние между кабельным держате-
лем и поплавковым выключателем со-
тавляло не менее 100 мм.
4.
Монтаж и установка
11
12
13
12
15
14
G 1"
1¼"
1½"
17
18
16
