Metabo HWA 4000 S - Инструкция (Страница 3)

3
.

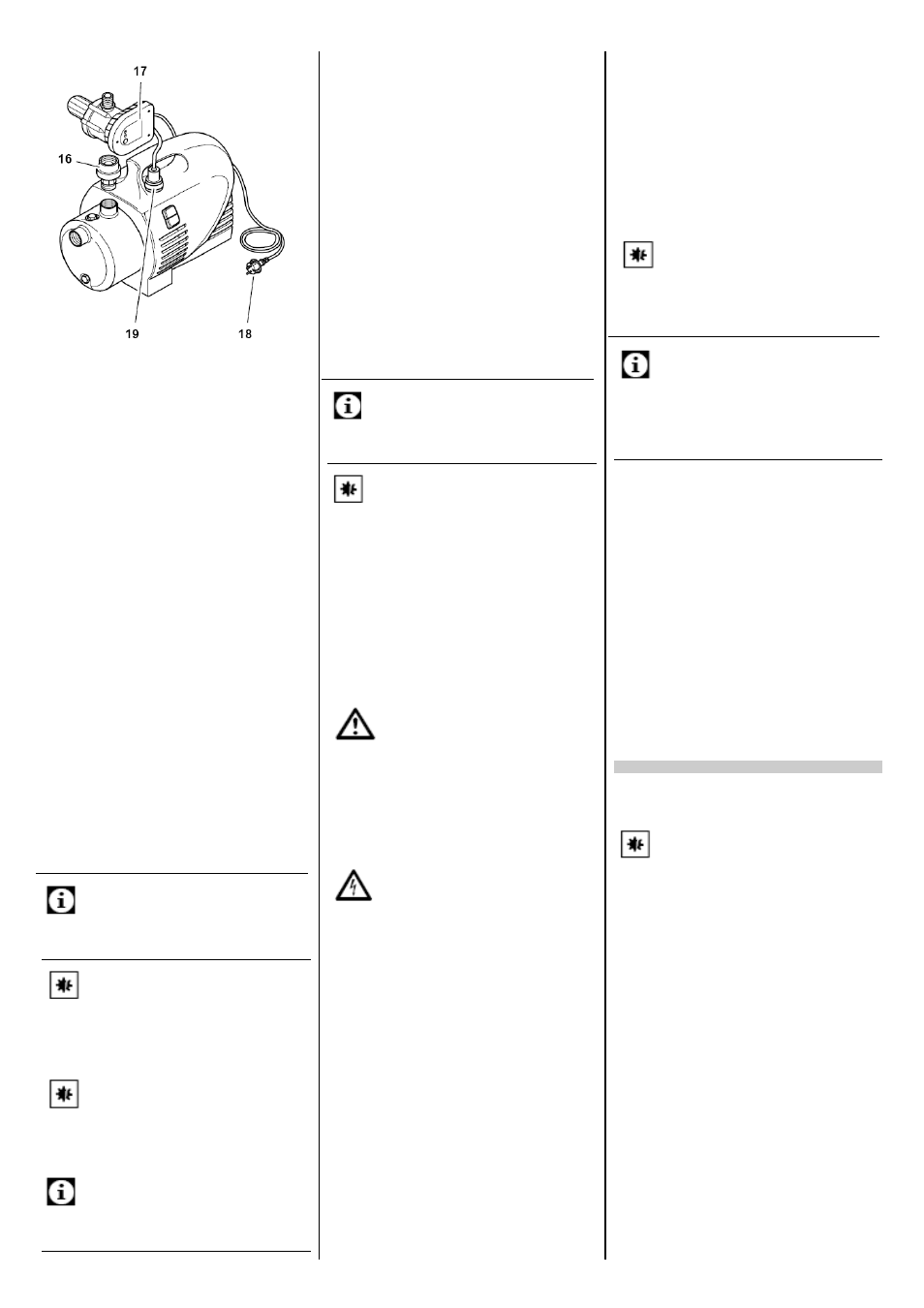

1. Убедитесь в том, что насос выключен,
а вилка (18) его кабеля не вставлена в
штепсельную розетку.
2. Ввинтите адаптер (16) в выходной
штуцер насоса.
3. Присоедините к адаптеру реле давле-
ния (17) и закрепите его затягиванием
накидной гайки.
4. Закрепляя реле давления, поверните
его так, чтобы обеспечивался удобный
доступ к его лицевой стороне (с эле-
ментами управления и контроля).
5. Вставьте сетевую вилку (18) насоса в
штепсельный разъем (19) реле давле-
ния.
5.2 Установка
−
Устройство должно устанавливаться
на ровной горизонтальной поверхно-
сти, способной выдержать нагрузку,
вызываемую массой устройства и за-
полняющей его воды.
− Во избежание вибраций следует уста-
навливать устройство на эластичной
подкладке.
− Место установки должно хорошо вен-
тилироваться и обеспечивать защиту
от атмосферных воздействий.
− При использовании устройства для
откачки воды из бассейна или садо-
вого пруда необходимо устанавливать
его так, чтобы исключались его затоп-
ление или падение в воду. Необходи-
мо также соблюдать законодательные
предписания, распространяющиеся на
такой вариант эксплуатации.
5.3 Присоединение всасывающей ли-
нии
Указание:
Для присоединения Вам могут потребовать-
ся дополнительные принадлежности (см.
"Поставляемые принадлежности").
Внимание!
Всасывающая линия должна монтиро-
ваться так, чтобы она не оказывала на
насос механического усилия и не приво-
дила к возникновению механических на-
пряжений.
Внимание!
При перекачке сред с загрязняющими
примесями обязательно используйте
входной фильтр, оберегающий насос от
песка и частиц грязи.
Указание:
Во избежание вытекания воды из отключен-
ного насоса рекомендуется применять об-
ратный клапан.
− Все резьбовые соединения должны
затягиваться с использованием уплот-
нительной ленты. Неплотности приво-
дят к подсасыванию насосом воздуха,
препятствующему всасыванию воды
или затрудняющему его.
− Внутренний диаметр всасывающей
линии должен быть не менее 1" (25
мм). Она должна быть устойчивой к
перегибам, давлению и разрежению.
− Всасывающая линия должна быть как
можно короче, так как с ростом ее дли-
ны уменьшается производительность
насоса.
− Во избежание образования воздушных
пробок всасывающая линия должна
прокладываться с постоянным подъе-
мом в направлении насоса.
− Необходимо обеспечение достаточно-
го притока воды и постоянного нахож-
дения конца всасывающей линии в во-
де.
5.4 Присоединение напорной линии
Указание:
Для присоединения Вам могут потребовать-
ся дополнительные принадлежности (см.
"Поставляемые принадлежности").
Внимание!
Напорная линия должна монтироваться
так, чтобы она не оказывала на насос
механического усилия и не приводила к
возникновению механических напряже-
ний.
−
Все резьбовые соединения должны
затягиваться с использованием уплот-
нительной ленты, препятствующей
возникновению утечек.
− Все детали напорной линии должны
быть устойчивыми к давлению.
− Необходим квалифицированный мон-
таж всех деталей напорной линии.
Опасность!
Применение деталей, не обладающих
достаточной устойчивостью к давлению,
и неквалифицированный монтаж напор-
ной линии могут привести к ее разрыву
во время работы насоса и нанесению
травмы вырывающейся под напором
струей воды!
5.5 Подключение к электросети
Опасность поражения
электрическим током!
Не используйте устройство в сырых мес-
тах. Эксплуатируйте его только при со-
блюдении приведенных ниже указаний.
−
Подключение должно осуществ-
ляться только к надлежащим обра-
зом смонтированным, заземленным
и проверенным штепсельным ро-
зеткам с защитным контактом.
− Сетевое напряжение и параметры
предохранителя должны соответст-
вовать данным, приведенным в
разделе "Технические характеристи-
ки".
− При использовании устройства для
откачки воды из плавательных бас-
сейнов или садовых прудов, а также
эксплуатации его в других анало-
гичных местах необходима защита
автоматом защитного отключения,
реагирующим на ток повреждения,
не превышающий 30 мА (предписа-
ние DIN VDE 0100 -702, -738). Такое
решение принципиально рекомен-
дуется нами в целях защиты людей
от поражения электрическим током.
− При эксплуатации на открытом воз-
духе необходимо использовать
электрические соединительные
элементы, защищенные от брызг
воды любого направления. Соеди-
нения не должны находиться в во-
де.
− Удлинительный кабель должен
иметь достаточное сечение провод-
ников (см. "Технические характери-
стики"). Если используется кабель-
ный барабан, необходимо полно-
стью размотать с него кабель.
5.6 Заполнение насоса и начальный
этап всасывания
Внимание!
При каждом новом присоединении или в
случае потери воды (всасывания возду-
ха) необходимо заново заполнять насос
водой. Включение не заполненного водой
насоса приводит к выходу его из строя!
Указание:
В заполнении водой всасывающей линии
нет необходимости, поскольку насос являет-
ся самовсасывающим. Однако до момента
формирования давления может пройти не-
которое время, зависящее от длины и диа-
метра линии.
1.
Вывинтите резьбовую пробку наливно-
го отверстия и удалите ее вместе с
прокладкой.
2. Медленно залейте в насос чистую воду
до его заполнения.
3. Если Вы хотите сократить время, не-
обходимое для всасывания, заполните
водой и всасывающую линию.
4. Установив прокладку, вновь завинтите
резьбовую пробку наливного отвер-
стия.
5. Откройте напорную линию (путем от-
крывания водопроводного крана или
включения разбрызгивателя), чтобы
обеспечить выход воздуха во время
всасывания.
6. Включите устройство (см. "Эксплуата-
ция").
7. Выключите устройство, когда вода
начнет вытекать равномерно.
6. Эксплуатация
Предполагается, что насос и всасывающая
линия присоединены и заполнены водой (см.
"Перед вводом в эксплуатацию").
Внимание!
Работа насоса в режиме "сухого хода"
(без жидкостной смазки) не допускается!
Необходимым условием является посто-
янное наличие достаточного запаса жид-
кости (воды).
•
Если не запускается электродвигатель,
насос не развивает давления или воз-
никают иные проблемы, выключите
устройство и попытайтесь устранить
неполадку (см. "Решение проблем и
устранение неисправностей").
Характеристики насосов
Характеристика насоса отображает зависи-
мость его производительности от высоты
подачи.
