Инструкция по эксплуатации Metabo KGT 501
Страница 6
5. Распиливайте обрабатываемую деталь так же, как это детально
описано в разделе «Стандартное поперечное распиливание».
Получение косого распила
Примечание:
В этом случае распиливание происходит под углом от 0
о
до 45
о
по
отношению к вертикальному положению.
Исходное положение
-
Головка пилы находится в крайнем верхнем положении;
-
Вращающийся стол зафиксирован в положении 0
о
.
Выполнение

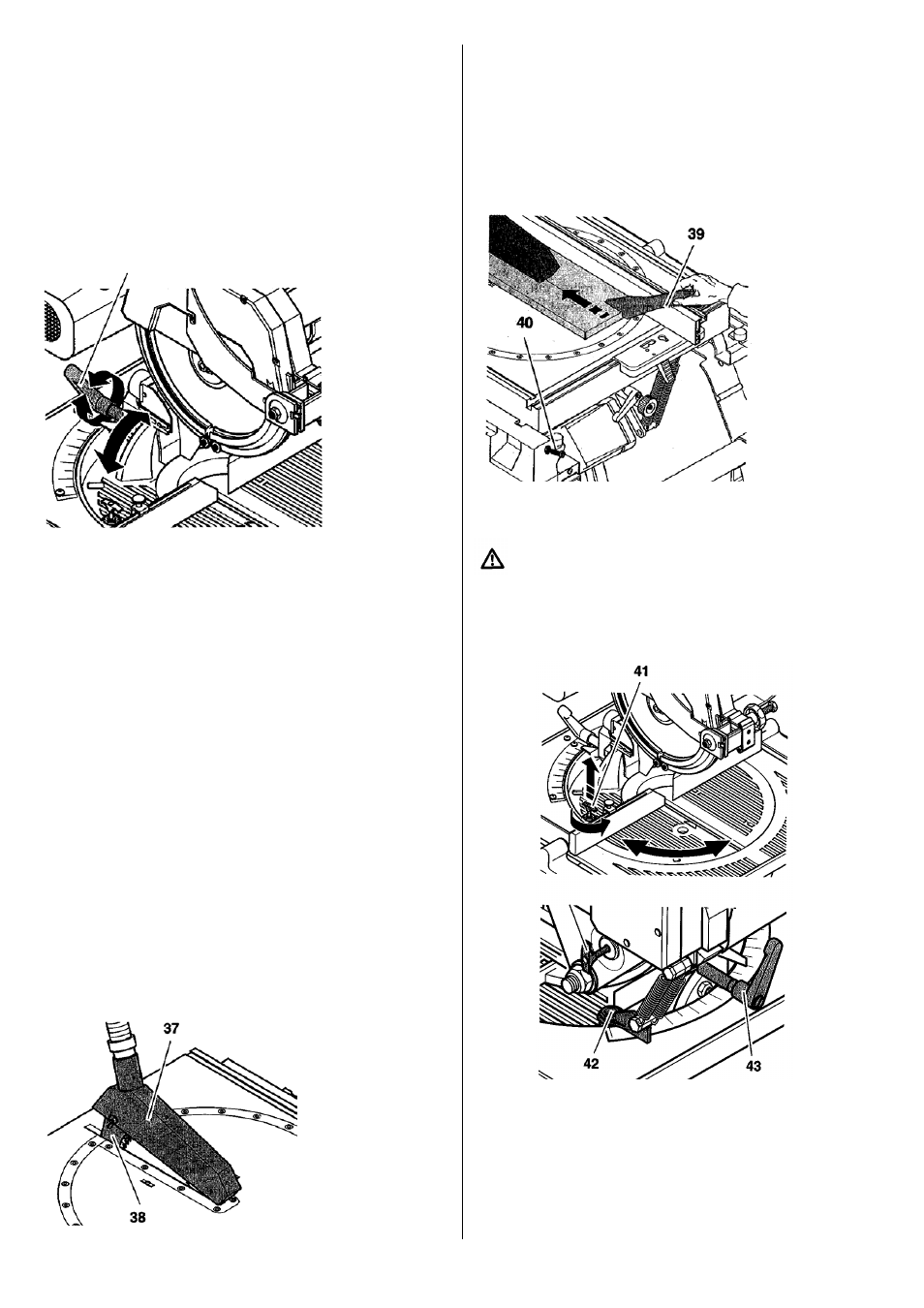

1. Ослабьте храповой стопорный рычаг (36) для наклона головки
пилы в сторону обратной стороны пилы.
36
2. Наклоните головку пилы на желательный угол по отношению к
поверхности обрабатываемой детали.
3. Затяните храповой стопорный рычаг (36).
4. Распиливайте обрабатываемую деталь так же, как это детально
описано в разделе «Стандартное поперечное распиливание».
Составные распилы под углом
Примечание:
Составной распил под углом заключается в комбинации двух
предыдущих способов распила. Это означает, что обрабатываемую
деталь распиливают под углом, отличающимся от 90
о
, по отношению
к краю заднего ограждения, а также по отношению к поверхности
детали.
Исходное положение
-
Головка пилы находится в крайнем верхнем положении;
-
Вращающийся стол зафиксирован в желаемом положении.
-
Головка пилы наклонена на желаемый угол по отношению к
поверхности обрабатываемой детали и затем закреплена.
Выполнение:
Распиливайте обрабатываемую деталь так же, как это детально
описано в разделе «Стандартное поперечное распиливание».
8. Работа в режиме рабочего стола
8.1. Защитные приспособления
Предохранительное приспособление для режущего полотна
Предохранительное приспособление для режущего полотна (37)
предохраняет против неумышленного контакта с полотном пилы и от
стружки, вылетающей из-под пилы.
В процессе работы всегда необходимо устанавливать
предохранительное приспособление для режущего полотна
Опорный нож
Опорный нож (38) предотвращает застревание полотна пилы в
обрабатываемой детали и, таким образом, предотвращает
попадание в оператора вылетающих из-под пилы деталей.
При работе в режиме работы на рабочем столе опорный нож должен
всегда располагаться сзади режущего полотна пилы.
Толкатель
Толкатель (39) служит для проталкивания обрабатываемых деталей
к режущему полотну пилы и предохраняет от контакта с полотном
пилы при работе в режиме работы на рабочем столе.
Необходимо всегда использовать толкатель, если расстояние между
ограждением и полотном пилы составляет менее 120 мм.
Если толкатель не используется в работе, поместите его на
держателе (40).
8.2. Установка режима работы на столе
Опасно!
Перед заменой режима работы необходимо:
-
Отключить машину
-
Отсоединить кабель от электросети
-
Дождаться полной остановки пилы
1. Установите вращающийся стол в положение 0
о
, защелкните
стопорный штифт (41) и затяните стопорный рычаг вращающегося
стола (42).
2. Установите головку пилы вертикально (0
о
) и затяните храповой
стопорный рычаг (43), предназначенный для фиксации головки пилы.
3. Ослабьте удерживающие скобки для вспомогательных
ограждений (44) и установите вспомогательные ограждения так,
чтобы они не находились на самом краю стола. Затяните
удерживающие скобки.
