3
нительной ленты. Неплотности приво-
дят к подсасыванию насосом воздуха,
препятствующему всасыванию воды
или затрудняющему его.
−
Внутренний диаметр всасывающей
линии должен быть не менее 1" (25
мм). Она должна быть устойчивой к
перегибам и разрежению.
−
Всасывающая линия должна быть как
можно короче, так как с ростом ее
длины уменьшается производитель-
ность насоса.
−
Во избежание образования воздушных
включений всасывающая линия долж-
на прокладываться с постоянным
подъемом в направлении насоса.
−
Необходимо обеспечение достаточно-
го притока воды и постоянного нахож-
дения конца всасывающей линии в
воде.
5.3 Присоединение напорной линии
Указание:
Для присоединения Вам могут потребовать-
ся дополнительные принадлежности (см.
"Поставляемые принадлежности").
Внимание!
Напорная линия должна монтироваться
так, чтобы она не оказывала на насос
механического усилия и не приводила к
возникновению механических напряже-
ний.
−
Все резьбовые соединения должны
затягиваться с использованием уплот-
нительной ленты, препятствующей
возникновению утечек.
−
Все детали напорной линии должны
быть устойчивыми к давлению.
−
Необходим квалифицированный мон-
таж всех деталей напорной линии.
Опасность!
Применение деталей, не обладающих
достаточной устойчивостью к давлению,
и неквалифицированный монтаж напор-
ной линии могут привести к ее разрыву
во время работы насоса и нанесению
травмы вырывающейся под напором
струей воды!
5.4 Присоединение к трубопроводной
сети
Устройство допускает также стационарную
инсталляцию (например, в целях внутридо-
мового водоснабжения).
−
Во избежание вибраций и шумов, при-
соединение устройства к трубопро-
водной сети следует осуществлять
при помощи эластичных шлангов.
5.5 Подключение к электросети
Опасность
поражения
электрическим током!
Не используйте устройство в сырых
местах. Эксплуатируйте его только при
соблюдении приведенных ниже указа-
ний.
−
Подключение должно осуществ-
ляться только к надлежащим обра-
зом смонтированным, заземленным
и проверенным штепсельным ро-
зеткам с защитным контактом.
−
Сетевое напряжение и параметры
предохранителя должны соответ-
ствовать данным, приведенным в
разделе "Технические характери-
стики".
−
При использовании устройства для
откачки воды из плавательных бас-
сейнов или садовых прудов, а так-
же эксплуатации его в других ана-
логичных местах необходима за-
щита автоматом защитного отклю-
чения, реагирующим на ток повре-
ждения, не превышающий 30 мА
(предписание DIN VDE 0100 -702, -
738). Такое решение принципиально
рекомендуется нами в целях защи-
ты людей от поражения электриче-
ским током.
−
При эксплуатации на открытом воз-
духе
необходимо
использовать
электрические
соединительные
элементы, защищенные от брызг
воды любого направления. Соеди-
нения не должны находиться в во-
де.
−
Удлинительный
кабель
должен
иметь достаточное сечение про-
водников (см. "Технические харак-
теристики"). Если используется ка-
бельный барабан, необходимо пол-
ностью размотать с него кабель.
5.6 Заполнение насоса и начальный
этап всасывания
Внимание!
При каждом новом присоединении или в
случае потери воды (всасывания возду-
ха) необходимо заново заполнять насос
водой. Включение не заполненного во-
дой насоса приводит к выходу его из
строя!
Указание:
В заполнении водой всасывающей линии
нет необходимости, поскольку насос явля-
ется самовсасывающим. Однако до момен-
та формирования давления может пройти
некоторое время, зависящее от длины и
диаметра линии.
1.
Вывинтите резьбовую пробку наливно-
го отверстия и удалите ее вместе с
прокладкой.
2.
Медленно залейте в насос чистую
воду до его заполнения.
3.
Если Вы хотите сократить время, не-
обходимое для всасывания, заполните
водой и всасывающую линию.
4.
Установив прокладку, вновь завинтите
резьбовую пробку наливного отвер-
стия.
5.
Откройте напорную линию (путем от-
крывания водопроводного крана или
включения разбрызгивателя), чтобы
обеспечить выход воздуха во время
всасывания.
6.
Включите устройство (см. "Эксплуата-
ция").
7.
Выключите устройство, когда вода
начнет вытекать равномерно.
6.
Эксплуатация
Предполагается, что насос и всасывающая
линия присоединены и заполнены водой
(см. "Перед вводом в эксплуатацию").
Внимание!
Работа насоса в режиме "сухого хода"
(без жидкостной смазки) не допускается!
Необходимым условием является по-
стоянное наличие достаточного запаса
жидкости (воды).
•
Если не запускается электродвига-
тель, насос не развивает давления
или возникают иные проблемы, вы-
ключите устройство и попытайтесь
устранить неполадку (см. "Решение
проблем и устранение неисправно-
стей").

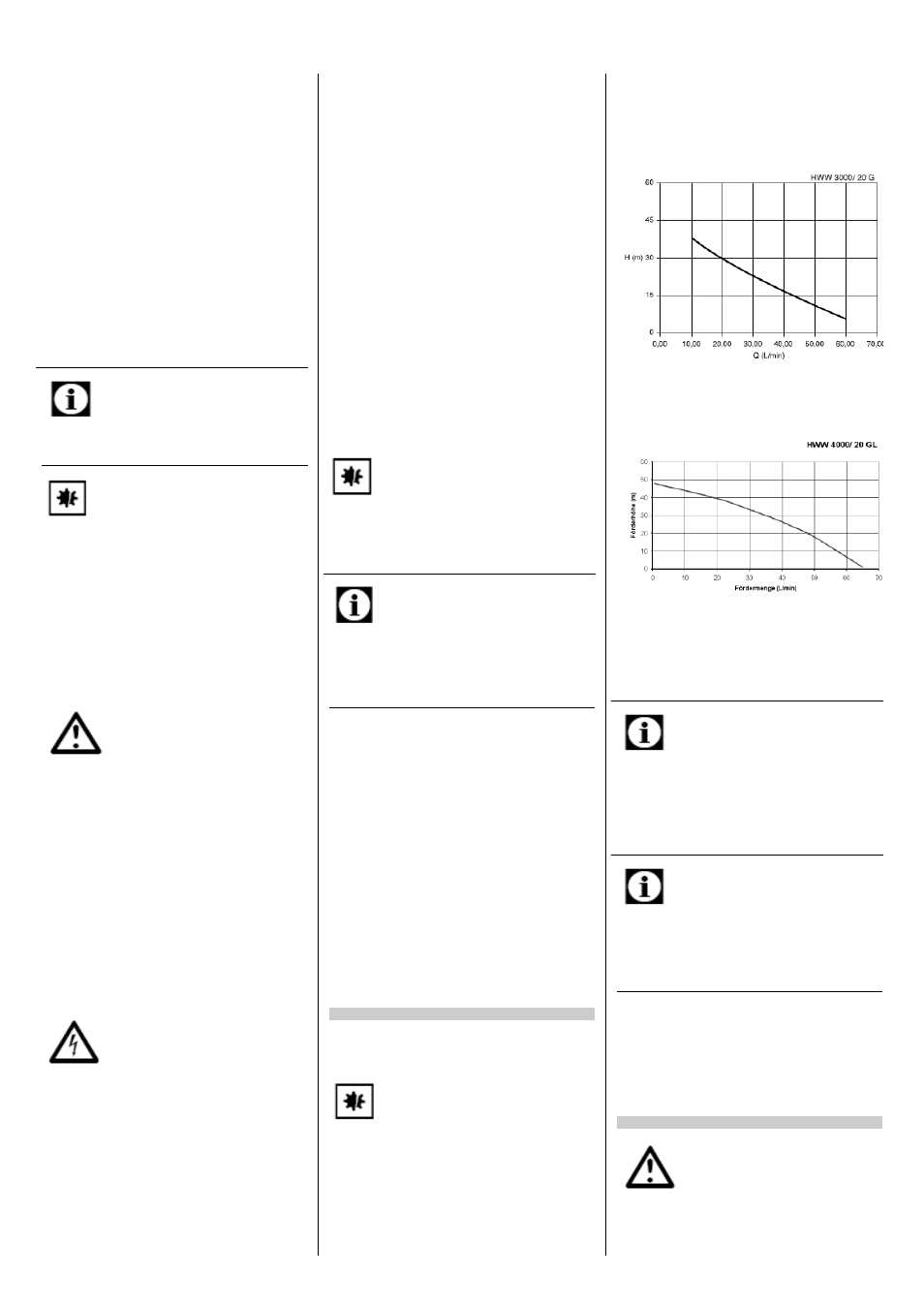

Характеристики насосов
Характеристика насоса отображает зависи-
мость его производительности от высоты
подачи.
m =
м
L/min =
л/мин
(Показанная кривая соответствует высоте
всасывания 0,5 м при использовании вса-
сывающего шланга диаметром 1".)
Förderhöhe (m) =
Высота подачи (м)
Fördermenge (L/min) =
Производительность
(л/мин)
(Показанная кривая соответствует высоте
всасывания 0,5 м при использовании вса-
сывающего шланга диаметром 1".)
6.1 Ввод устройства в эксплуатацию
Указание:
Манометрический выключатель
−
включает насос, когда вследствие
отбора воды давление в гидроаккуму-
ляторе опускается ниже уровня вклю-
чения;
−
отключает насос при достижении дав-
ления отключения.
.
Указание:
В гидроаккумуляторе находится резино-
вый сильфон, который находится под дав-
лением воздуха в баке (давление подпора,
создано на заводе), позволяющим осущест-
влять отбор незначительных объемов воды
без запуска насоса.
1.
Вставьте вилку в штепсельную розет-
ку.
2.
Откройте напорную линию (путем от-
крывания водопроводного крана или
включения разбрызгивателя).
3.
Удостоверьтесь в начале подачи во-
ды!
7.
Уход и техническое обслуживание
Опасность!
Перед проведением любых работ по об-
служиванию устройства:
1.
выключите его,
2.
извлеките вилку из штепсельной
розетки
