Детали
30
3A2501M
Комплекты средств управления потоком воздуха
ti16249a
201a
201b
201c
201d
201d
201d
201e
201b
201f
201g
201h
202
203
209
209
208
207
206
205
204
201j

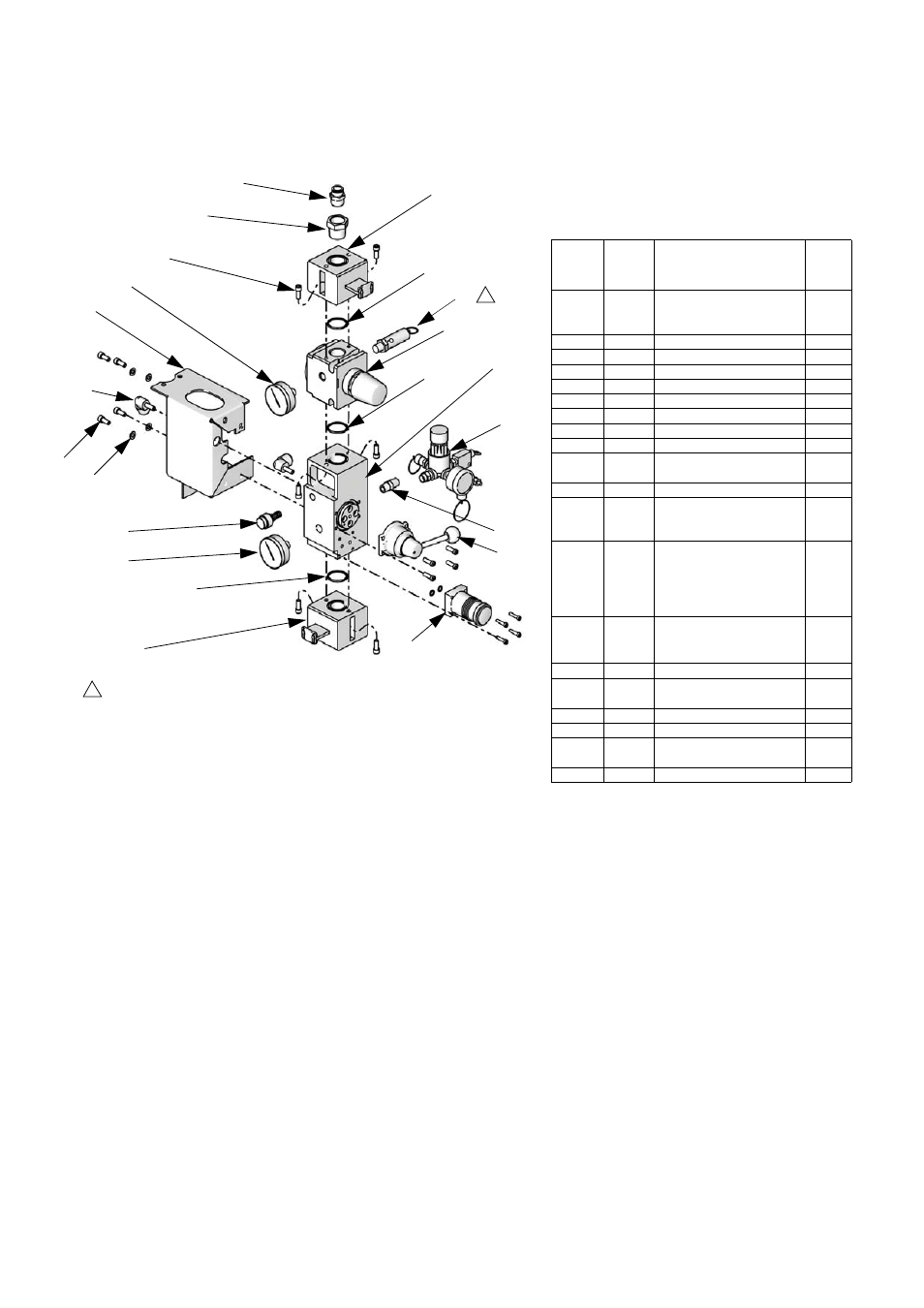

Комплект средств управления
потоком воздуха 16G396
Открытый модуль, углеродистая сталь
Справо-
чный
номер
Деталь Описание
Кол-во
201
-----
МОДУЛЬ управления
потоком воздуха, вкл.
детали 201a–201m
1
201a
-----
КОЛЛЕКТОР
1
201b
121108
КЛАПАН запорный
2
201c
121107
КЛАПАН контрольный
1
201d
121110
КОЛЬЦО уплотнительное
3
201e
-----
РЕГУЛЯТОР
1
201f
121106
РЕГУЛЯТОР
1
201g
121109
КЛАПАН продувочный
1
201h
121112
ВИНТ с головкой
6
201j
517449
ШУМОГЛУШИТЕЛЬ,
1/4 npt
1
201k
100721
ЗАГЛУШКА для трубы
1
201m
120602
ФИТИНГ патронный
(на иллюстрации
отсутствует)
3
202
16E534 УСТРОЙСТВО
управления
пневморазгрузкой
(необязательный
компонент)
1
203
-----
КРОНШТЕЙН для модуля
управления потоком
воздуха
1
204
100016
ШАЙБА стопорная
4
205
101682
ВИНТ с головкой под
торцовый ключ
4
206
16A943 ПАТРУБОК съемный
2
207
100896
ВТУЛКА трубная
1
208
114111
СОЕДИНИТЕЛЬ
штекерный
1
209
C36260 МАНОМЕТР воздушный
2
36 1
Предохранительный клапан входит в комплектацию
подъемника. См. таблицу 1 на стр. 23 (комплектные
поршневые насосы) или стр. 25 (комплектные
мембранные насосы).
