Регулировка факела распыла
1.
Не включайте подачу распыляемого воздуха.
Давление жидкости контролируется давлением
воздуха, подаваемого в насос (воздушный
регулятор насоса). Установите для давления
жидкости самый низкий начальный показатель.
Для жидкостей малой вязкости (меньше 25 с,
вискозиметр Цана ¹ 2) с низким процентным
содержанием сухого вещества (обычно меньше
40 %) начальным давлением на выпуске насоса
будет показатель 300 фунтов/кв. дюйм (2,1 МПа,
21 бар). Для жидкостей с большей вязкостью
или большим процентным содержанием
сухого вещества начальным давлением будет
показатель 600 фунтов/кв. дюйм (4,2 МПа,
42 бар). См. пример ниже.
Пример:
2.
Нажмите на триггер пистолета-распылителя,
чтобы проверить его действие. Не обращайте
внимания на форму факела распыла.
3.
Держите пистолет-распылитель перпендикулярно
на расстоянии приблизительно 12 дюймов
(304 мм) от поверхности.
4.
Сначала переместите пистолет-распылитель,
затем нажмите на триггер, чтобы распылить
жидкость на индикаторную бумагу.
5.
Увеличивайте давление жидкости с шагом
приращения 100 фунтов/кв. дюйм (0,7 МПа, 7 бар)
до момента, когда дальнейшее увеличение уже
не будет значительно улучшать распыление
жидкости. См. пример ниже.
Пример:
6.
. 6. Закройте подачу воздуха,
регулирующего факел распыла, полностью
повернув ручку (W) по часовой стрелке (впуск).
В результате будет установлен самый широкий
факел распыла в пистолете-распылителе.
7.
. 7. При нажатии на триггер установите
для давления распыляемого воздуха показатель
приблизительно 5 фунтов/кв. дюйм (0,35 бар,
35 кПа). Проверьте факел распыла, затем
медленно увеличивайте давление воздуха, пока
выступающие части не сравняются с формой
факела. Не превышайте показатель давления
воздуха в пистолете-распылителе, равный
100 фунтов/кв. дюйм (0,7 МПа, 7 бар).
См. Р
. 6. Чтобы сузить факел распыла,
поверните ручку клапана регулирования
факела (W) против часовой стрелки (выпуск).
Если факел распыла все еще недостаточно
узок, немного увеличьте давление воздуха
в пистолете-распылителе или воспользуйтесь
наконечником другого размера.
Соотно-
шение
в насосе
Настройка
воздушного
регулятора
насоса,
фунтов/кв.
дюйм
(МПа, бар)
Приблизительн
ое давление
жидкости,
фунтов/кв.
дюйм изб.
(МПа, бар)
15:1
x
20 (0,14, 1,4)
=
300 (2,1, 21)
30:1
x
20 (0,14, 1,4)
=
600 (4,2, 42)
Соотно-
шение
в насосе
Шаг приращения
воздушного
регулятора
насоса,
фунтов/кв. дюйм
(МПа, бар)
Давление
жидкости
с приращением,
фунтов/кв.
дюйм
(МПа, бар)
15:1
x
7 (0,05, 0,5)
=
100 (0,7, 7,0)
30:1
x
3,3 (0,02, 0,2)
=
100 (0,7, 7,0)
Р
ИС

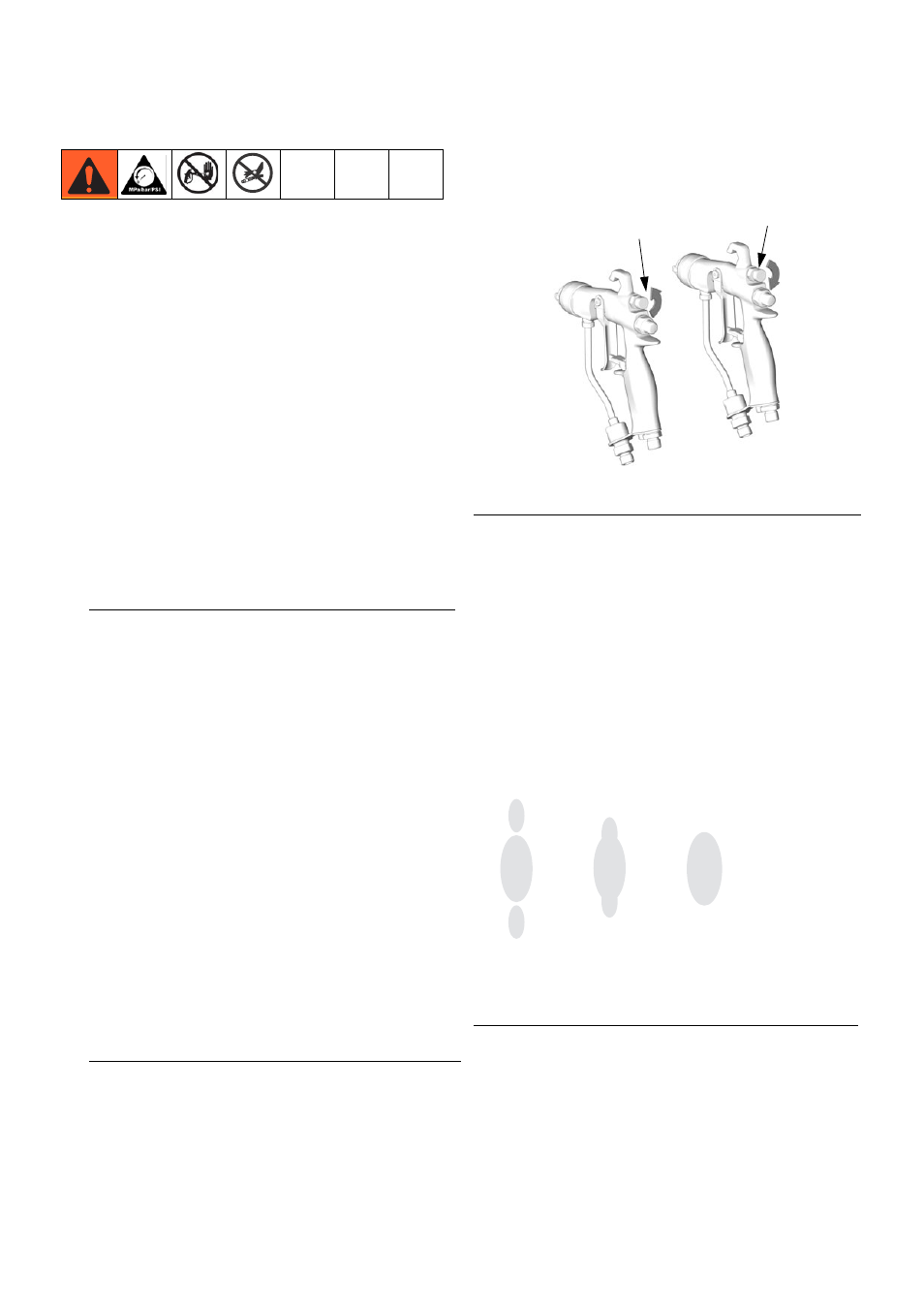

. 6. Регулировка воздуха для факела
распыла
Р
ИС
. 7
ti6559a
ВЫПУСК
(более узкий
факел
распыла)
ВПУСК
(более
широкий
факел
распыла)
W
W
Воздух
отсутствует
Слишком
мало
воздуха
Правиль-
ный объем
воздуха
ti0792A
