Замена охладителя
28
332322A

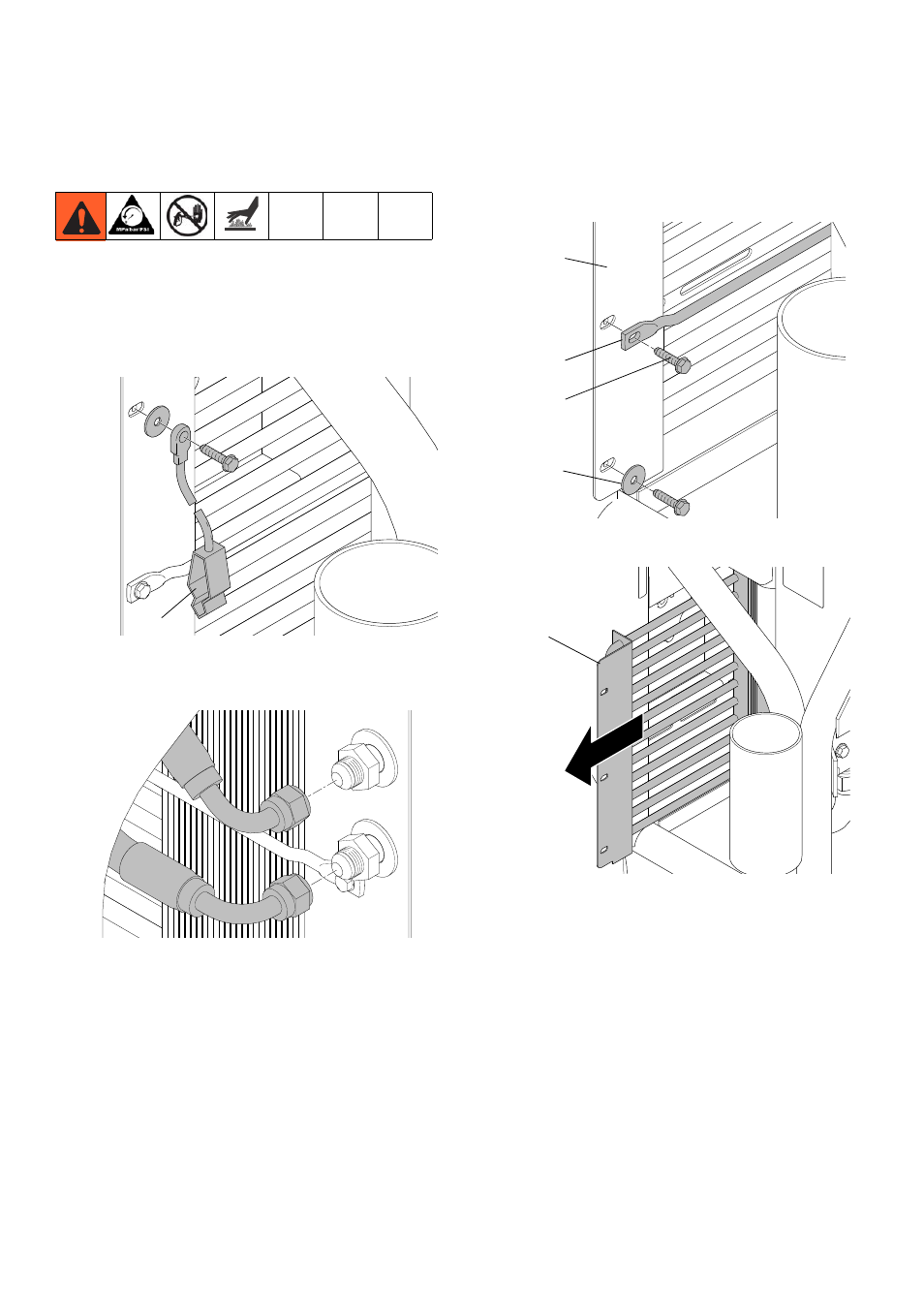

Замена охладителя
Демонтаж
1.
Выполните
процедуру снятия давления, стр. 6.
2.
Ослабьте заземляющий винт и снимите хомут
заземления (95) с распылителя.
3.
Ослабьте и снимите линию возврата масла в бак и
гидравлическую линию к охладителю.
4.
Извлеките винты (79), снимите шайбы (78) и
опорную балку (77) со змеевика охлаждения (72).
5.
Снимите змеевик (72) с рамы распылителя.
95
ti7799b
ti7802b
72
77
79
78
ti7794b
72
ti7792b
