Детали комплекта – Инструкция по эксплуатации Graco 24G621
Страница 8
Детали комплекта
Комплект содержит все необходимые детали и
инструменты для установки контроллера скорости
мешалки.
Код № Описание
Кол-во
1
КОЖУХ, нижний, контроллера скорости
1
2
КОЖУХ, верхний, контроллера скорости 1
3*
ШАРИКОВЫЙ ПОДШИПНИК
1
4
ВАЛ, приводной
1
5
ПЛАНКА, монтажная
2
6
БОЛТ, крепежный, с плоскоконической
головкой; 8–32 x 3/4 дюйма (19 мм)
1
7
ГАЙКА, шестигранная; 8–32
1
8
ЛОПАСТЬ, кулачковая
2
9
ПОДШИПНИК, фланцевый; бронзовый
2
10
ШТЫРЬ
2
11*
УПЛОТНЕНИЕ, П-образное; полиэтилен
сверхвысокой молекулярной массы
1
12
ШАЙБА, контроллера скорости
1
13*
ИГЛА, контроллера скорости
1
14
СЕДЛО, иглы
1
15
ГАЙКА, регулировочная
1
16
РУЧКА, регулировочная
1
18*
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО;
химически инертный фторэластомер;
внешн. диам. 0,816 дюйма (20,7 мм)
1
19*
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО;
химически инертный фторэластомер;
внешн. диам. 1,5 дюйма (38 мм)
1
20*
ШАРИКОВЫЙ ПОДШИПНИК
1
21
КОННЕКТОР; труба внешн. диам.
1/4 нпт (м) x 1/4 дюйма (6 мм)
1
22
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО;
химически инертный фторэластомер;
внешн. диам. 0,441 дюйм. (11,2 мм)
1
23
КОННЕКТОР, фланцевый;
шестигранное гнездо 3/16
1
24
ГАЙКА, стяжная
1
25
КЛЮЧ, торцевой; шестигранный 3/16
1
26
КЛЮЧ, многофункциональный
1
27
ТРУБА, нейлоновая; внешн. диам.
1/4 дюйма (6 мм); 2 фута (0,6 м)
1
28
ФИТИНГ, быстрого рассоединения,
воздушный; 1/8 нпт (м)
1
Код № Описание
Кол-во
29
КОННЕКТОР; труба внешн. диам.
1/8 нпт (м) x 1/4 дюйма (6 мм)
1
33*
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО;
буна-каучук; внешн. диам. 0,375 дюйма
(9,5 мм)
1
* Эти детали входят в состав ремонтного
комплекта 24J886.
TI17004a-1

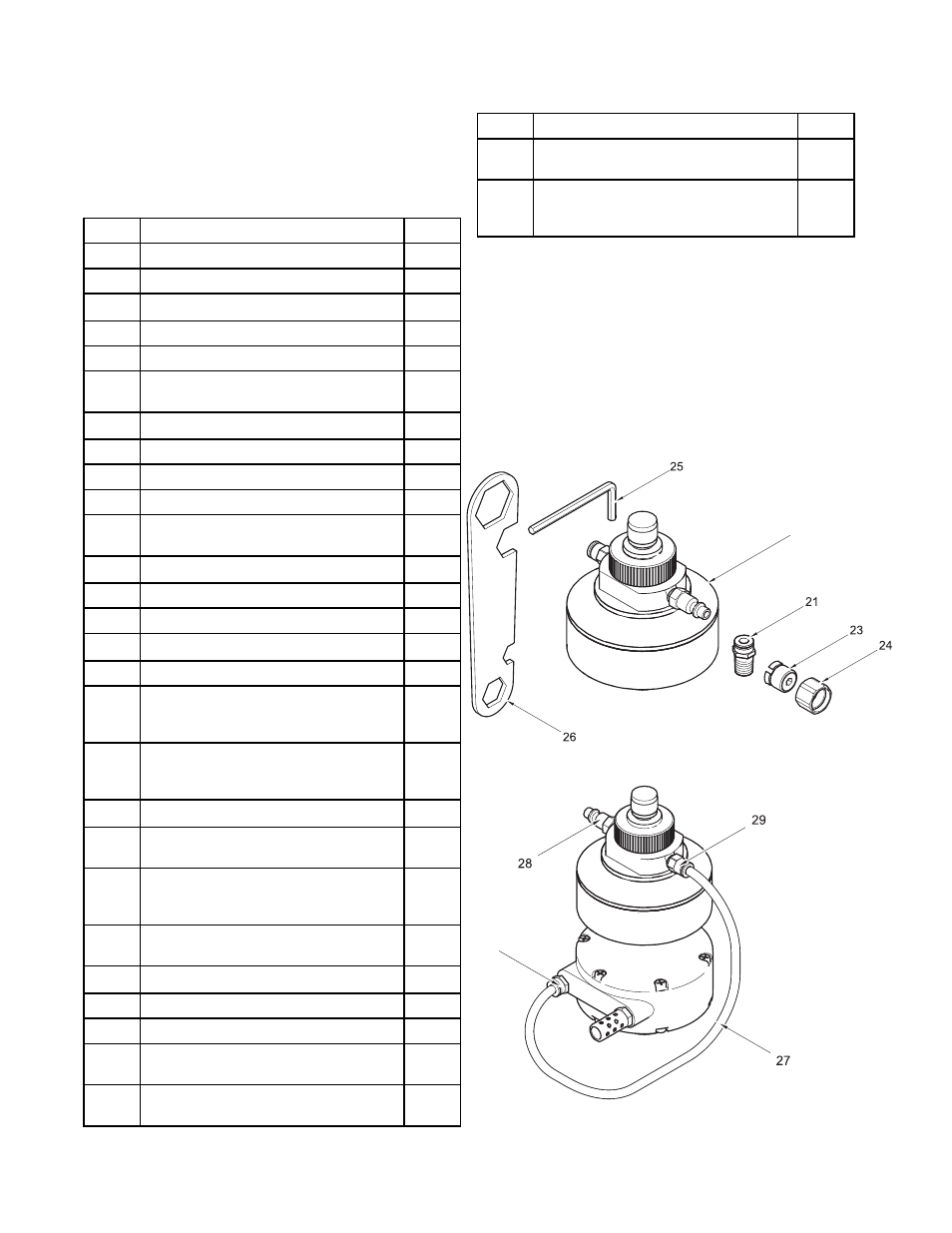

См. изображения деталей
на следующей странице.
