Технические данные
332113D 27

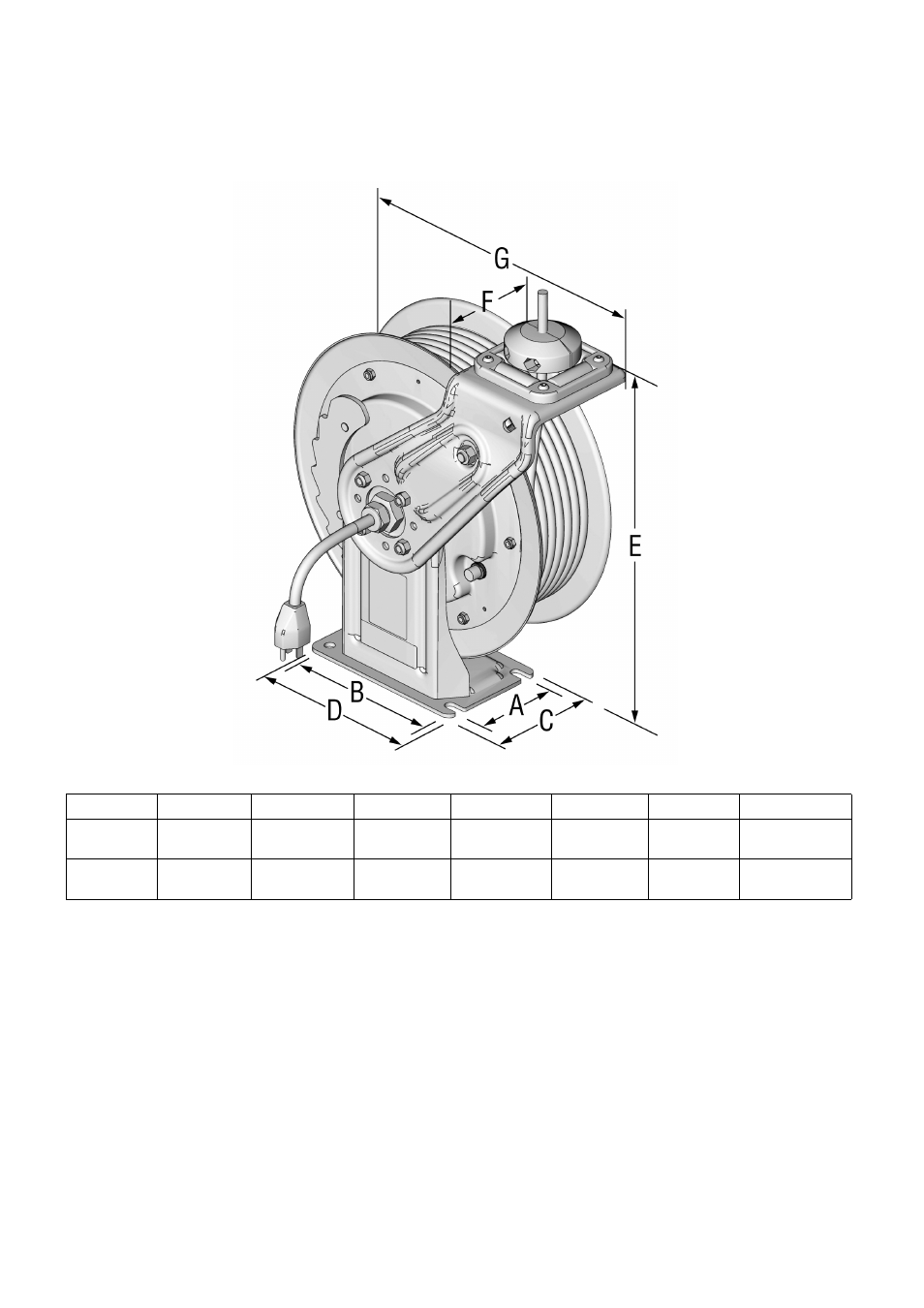

Габариты – модели размеров 5 и 10
† Измерение было произведено от основания до верха болтов.
◆ Измерение было произведено от конца компенсатора натяжения для кабеля питания до верхней крышки кассеты с
пружинами.
★ Измерение было произведено от края катушки до передней стороны рычага.
Размер
A B C D E† F
◆
G
★
Размер 5
89 мм
(3,5 дюйма)
162 мм
(6,38 дюйма)
120 мм
(4,7 дюйма)
190 мм
(7,48 дюйма)
376 мм
(14,8 дюйма)
168 мм
(6,6 дюйма)
352 мм
(13,84 дюйма)
Размеры
10 и 5
89 мм
(3,5 дюйма)
191 мм
(7,5 дюйма)
120 мм
(4,7 дюйма)
229 мм
(9 дюймов)
498 мм
(19,5 дюйма)
177 мм
(7 дюймов)
445 мм
(17,5 дюйма)
