Установка
3A2037E 5
Установка
Типовая установка

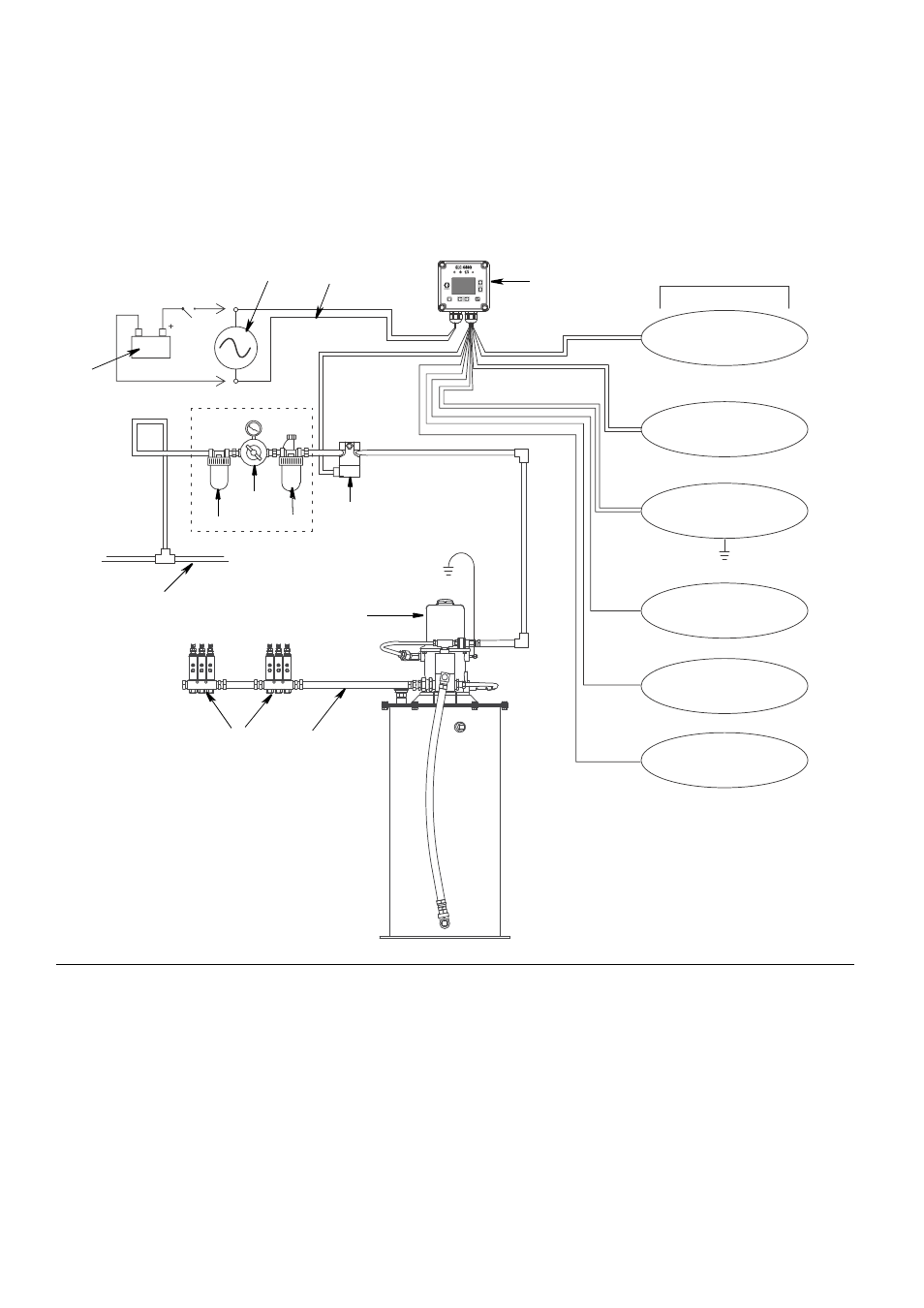

Представленную на Р ИС . 2 схему можно использовать для выбора и установки компонентов системы. За поддержкой в
разработке системы, отвечающей вашим требованиям, обращайтесь к местному дистрибьютору компании Graco.
A Главная линия подачи воздуха
B Фильтр, регулятор и смазочное устройство в сборе
B1– фильтр
B2– регулятор
B3– смазочное устройство
C Воздушный электромагнитный клапан
D Модуль насоса
E Переключатель зажигания
F Трубопроводы подачи смазки высокого давления
G Ряды форсунок
H Контроллер смазочной системы
J Блок питания 12/24 В постоянного тока, модель
24B591
K Блок питания 115/230 В переменного тока, модель
24B596
Р ИС . 2
Controller
Capabilities
!
B1
B2
B3
C
E
H
G
F
D
Реле низкого уровня
смазки в резервуаре (в
комплект поставки не
входит)
Реле давления или
переключатель режимов цикла
для управления системой
(в комплект поставки не входит)
Машинный счетчик
для управления системой
(в комплект поставки не
входит)
Устройство сигнализации
реле давления или
переключателя режимов
цикла
Устройство сигнализации о
низком уровне смазки
Устройство
дистанционной сигнализации
(световой или звуковой)
(в комплект поставки
не входит)
A
K
J
