12
308213
Обслуживание
Обслуживание воздушного клапана
ПРИМЕЧАНИЕ: Обслуживайте воздушный клапан через
каждые 3 миллиона циклов. Если пневматический
двигатель глохнет, то обслужите воздушный клапан
немедленно.
ПРИМЕЧАНИЕ: Можно приобрести ремонтный комплект
222959 для воздушного клапана. Включенные
в комплект детали отмаркированы символом ({).
Для достижения наилучших результатов используйте
все детали из комплекта.
ПРИМЕЧАНИЕ: Можно приобрести ремонтный комплект
222981 для ходового штока и комплект 222982 для
стопора для замены этих собранных узлов. Детали,
включенные в комплект 222981, отмаркированы
символом (}), а детали, включенные в комплект 222982,
отмаркированы галочкой (n).
Разборка
ПРЕДУПРЕЖДЕНИЕ
Чтобы снизить риск серьезной травмы в случаях,
когда необходимо сбросить давление, обязательно
выполняйте Процедуру сброса давления,
описанную на стр. 9.
1.Остановите насос в средней точке хода поршня.
Cáðîñüòå давление перед выполнением любой
работы по обслуживанию.
2.Снимите кожух пневматического двигателя,
как описано в разделе Снятие кожуха
пневматического двигателя на стр. 10.
3.Выполните шаги 3 и 4 из раздела Замена
воздушного клапана на стр. 10.
4.Воспользуйтесь универсальным гаечным ключом
на 4 мм для выкручивания винтов с головкой под
торцовый ключ (104), удерживающих два ползуна
(124) на корпусе клапана (101). Извлеките ползуны
из корпуса, соблюдая осторожность, чтобы
не поцарапать отполированные поверхности.
Очистите поверхности и кромки ползунов,
и осмотрите на отсутствие повреждений. См. Рис. 4.
5.Извлеките каретку клапана (111) из корпуса
клапана (101). Узлы стопоров (J) выскользнут из
каретки; будьте осторожны, чтобы их не уронить.
Отложите их в сторону.
6.Выкрутите винты (104), удерживающие верхний
фитинг штока (103) на корпусе клапана (101).
Поверните фитинг на 90_ и извлеките его.
Воспользуйтесь съемником уплотнительного кольца
для извлечения уплотнения (102). Повторите эти
действия для нижнего фитинга штока.
7.Извлеките узел ходового штока (T) из корпуса (101).
Отложите его в сторону.
02271

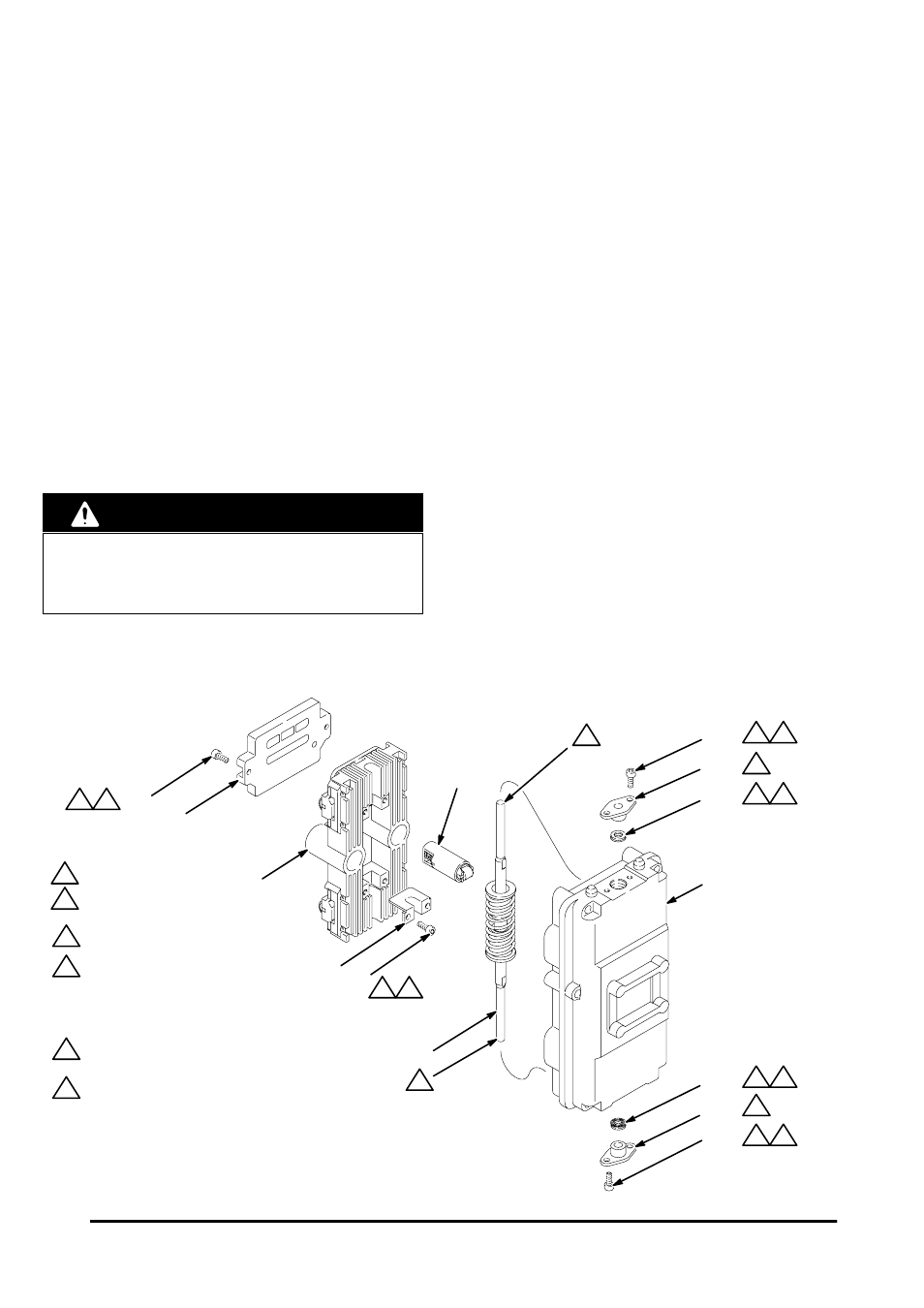

Рис. 4
104
103}
102}
101
}T
104
}107
111
124
104
Jn
104
103}
102}
1
2
Смазать.
4
5
Затяните с моментом затяжки в 2-3 НSм
(20-30 дюймов/фунт).
Затяните с моментом затяжки
в 9 НSм (75 дюймов/фунт)
и выкрутите насколько, чтобы
пластина (124) находилась
заподлицо с корпусом (101).
6
Нанесите герметик для резьбы.
Выступы должны быть обращены внутрь
корпуса (101).
3
Нанесите смазку на концы
ходового штока (T).
2
4
2
5
3
3
2
5
1
1
6
2
5
1
1
6
}ąÝòè детали включены в комплект 222981 для
ходового штока, который можно приобрести
отдельно.
n Эти детали включены в комплект 222982 для
стопора, который можно приобрести отдельно.
