Ремонт
16
313661F
Повторное присоединение
поршневого насоса
1.
Отклоните пневмодвигатель на заднюю
сторону, затем вручную вкрутите поршневой
насос в пластину переходника. Установите
насос снова в вертикальное положение.
2.
Держите поршневой шток пневмодвигателя
одной рукой. Другой рукой поместите стяжную
гайку (9) в распределительный шток.
3.
Поместите
соединительные
кольца (10) в
стяжную гайку
(9) так, чтобы
большие
фланцы были
направлены
вверх.
4.
Мягко
установите
поршневой шток пневмодвигателя на
распределительный шток. Вручную затяните
стяжную гайку (9).
5.
Ввинтите поршневой насос в пластину
переходника (3), пока верхняя часть цилиндра
не будет утоплена вровень с верхней частью
пластины переходника.
6.
Выровняйте выпускное отверстие для
жидкости (как показано) и затяните
контргайку.
7.
Выровняйте резервуар с TSL (7) и надавите на
него, чтобы установить на место.
8.
Зажмите плоские поверхности штока двигателя
гаечным ключом. Используйте другой гаечный
ключ, чтобы затянуть стяжную гайку (9).
Крутящий момент должен соответствовать
таблице ниже.
Р
ИС

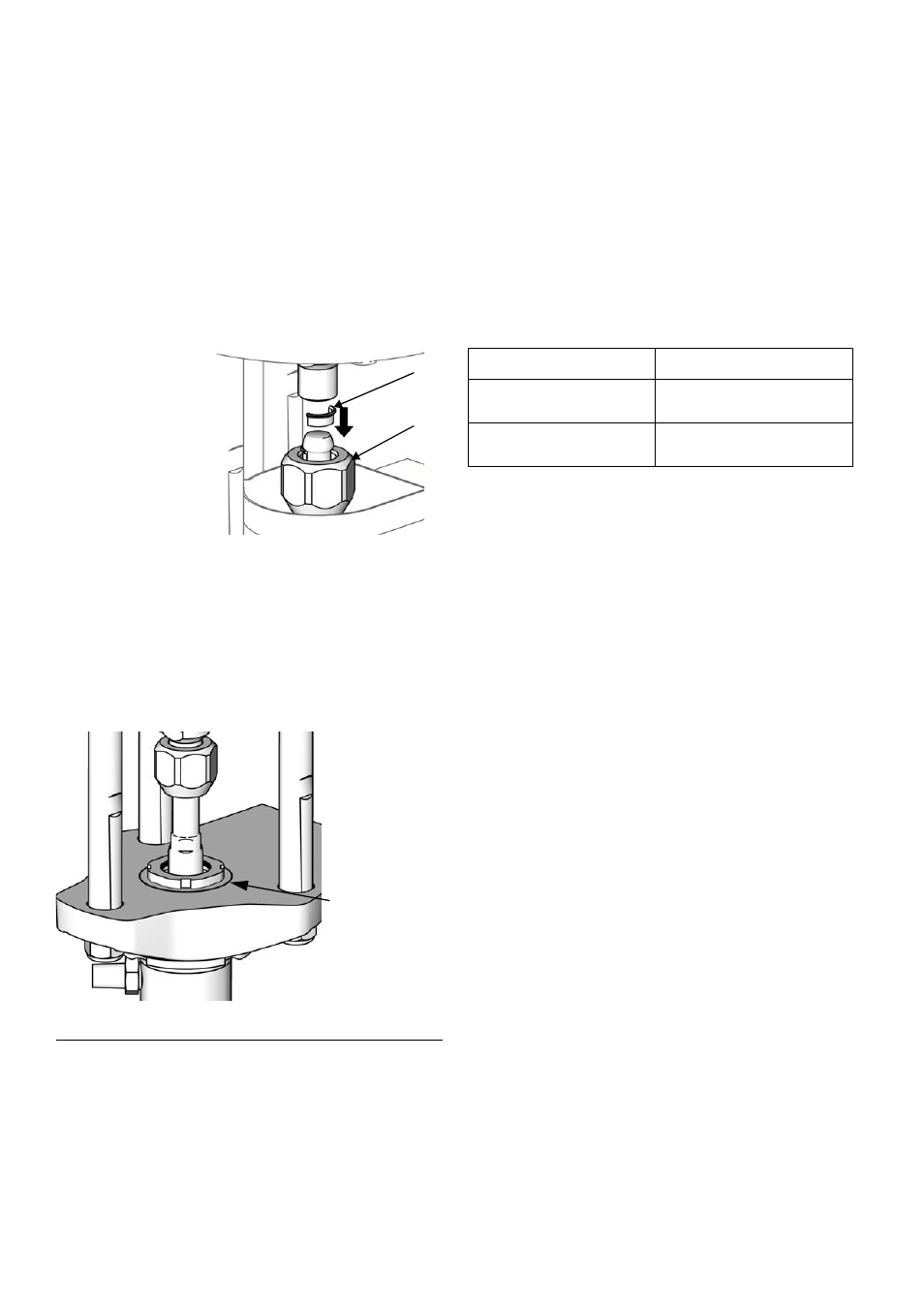

.6. Выровняйте пластину переходника и
цилиндр.
ti12817a
10
9
ti12814a
Поршневой насос
Крутящий момент
LW025A
31—35 Н•м
(23—26 футо-фунтов)
LW050A—LW150A
102—108 Н•м
(75—80 футо-фунтов)
Цилиндр, а не
должен быть на
уровне с пластиной.
смачиваемая чаша,
