Страница 66: Замена вентилятора электрического блока
Ремонт

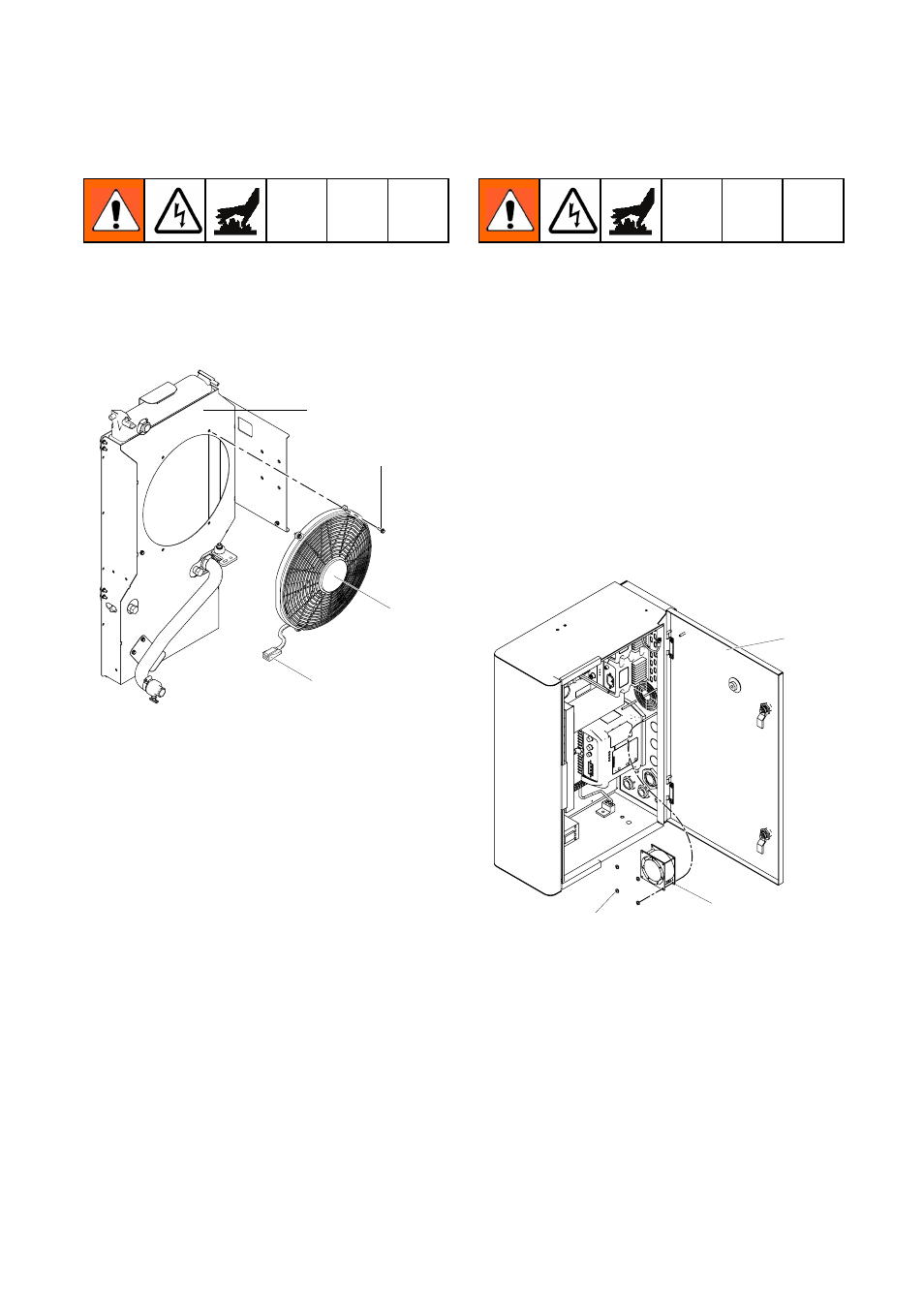

Замена вентилятора
радиатора
1. Выполните инструкции раздела
2. Извлеките четыре винта (605) и отсоедините кабель
питания (РС).
3. Установите новый вентилятор (605) на кронштейн
(601) с помощью винтов (605).
601
605
607
PC
ti18475a
Figure 21
Замена вентилятора
электрического блока
1. Выполните инструкции раздела
2. Откройте дверцу электрического блока (502).
Ослабьте четыре гайки (558) и извлеките
вентилятор (561).
3. См. раздел
.
С помощью омметра проверьте, замкнута ли
цепь каждого прерывателя цепи (между верхним
и нижним выводом). Если цепь разомкнута,
отключите прерыватель цепи, установите в
исходное положение и проверьте его снова.
Если цепь по-прежнему разомкнута, замените
прерыватель цепи. Инструкции см. в разделе
Ремонт модуля прерывателя цепи
4. Установите новый вентилятор (561), выполняя
в обратном порядке действия по разборке.
Направьте вентилятор таким образом, чтобы он
выдувал воздух из электрического блока.
558
561
502
ti18479a
Figure 22
66
3A2926F
