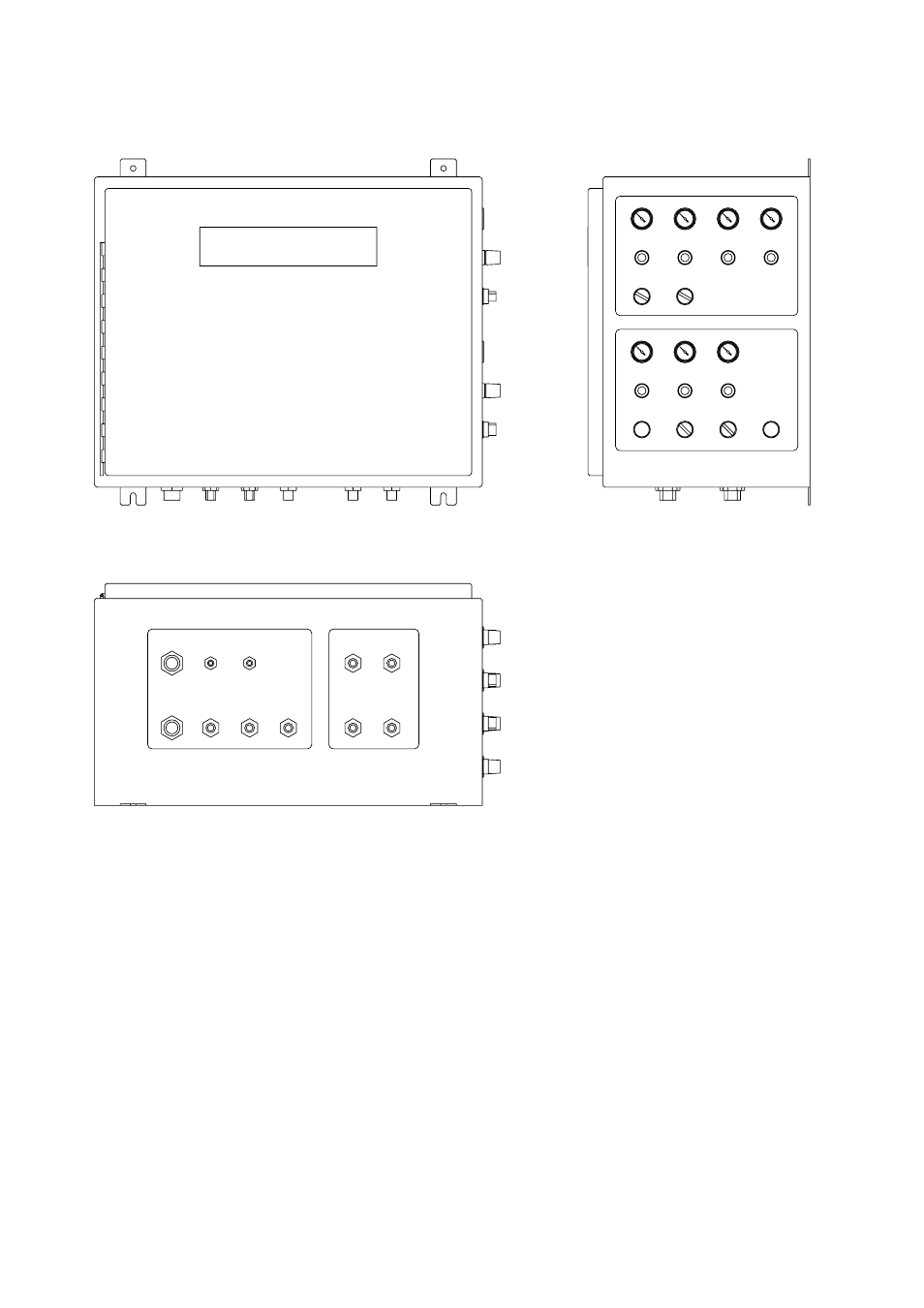

надувное Уплотнение, Пластина, Устройства управления, рама
48
3A2507T
Панель ручного управления четырьмя насосами 15M343
----- Не продается отдельно.
†
Не показано
ti12839a
Справо-
чный
номер
Номер по
каталогу Описание
1
-----
КОРПУС системы управления
2
-----
ПЛИТА монтажная
3†
-----
РЕГУЛЯТОР подачи воздуха
с отверстиями 1,27 см
4†
-----
РЕГУЛЯТОР подачи воздуха; 0–172,4 кПа
5†
-----
ДАТЧИК, 0–689,5 кПа
6†
-----
ДАТЧИК, 0–206,8 кПа
7†
-----
ПЕРЕКЛЮЧАТЕЛЬ трехпозиционный
8†
-----
ПЕРЕКЛЮЧАТЕЛЬ двухпозиционный
9†
-----
КНОПКА нажимная мгновенного
действия
10†
-----
КЛАПАН воздушный трехходовой
11†
-----
КРОНШТЕЙН переключателя
12†
-----
ПЕРЕГОРОДКА, 1/2 npt (с обоих концов)
13†
-----
ПЕРЕГОРОДКА, 1/2 npt(f) x 1/2 tod
14†
-----
ПЕРЕГОРОДКА, 1/4 npt (с обоих концов)
15†
-----
ПЕРЕГОРОДКА латунная, 3/4 npt
16†
-----
ШУМОГЛУШИТЕЛЬ, 1/2 npt
17†
-----
ДАТЧИК, 0–1,1 МПа
18†
-----
КЛАПАН двухпозиционный
с тремя отверстиями
19†
15E562
НАКЛЕЙКА
20†
15E563
НАКЛЕЙКА с инструкциями
(на иллюстрации отсутствует)
