Graco Merkur Bellows Pump Assembly - Инструкция (Страница 11)

Установка
3A1633E 11
Подготовка участка
Убедитесь в достаточной подаче сжатого воздуха.
Подведите трубопровод подачи сжатого воздуха из
воздушного компрессора к месту расположения насоса.
Убедитесь, что размеры всех шлангов и показатели
давления соответствуют вашей системе. Используйте
только токопроводящие шланги.
Следите, чтобы на участке отсутствовали преграды
или мусор, которые могут воспрепятствовать
передвижению оператора.
При промывке системы необходимо использовать
заземленную металлическую емкость.
Ключ:
A Воздушный запорный клапан
B Воздушный фильтр (дополнительная
принадлежность)
C Воздушный манометр пистолета-распылителя
D Регулятор давления воздуха
в пистолете-распылителе
E Главный воздушный клапан стравливающего типа
F DataTrak
G Воздушный манометр насоса
H Регулятор давления воздуха в насосе
J Кнопка освобождения соленоида
(не видна)
K Вертлюг пистолета-распылителя
L Пневматический пистолет-распылитель
M Шланг подачи жидкости для пистолета-распылителя
N Шланг подачи воздуха для пистолета-распылителя
P Фильтр жидкости
R Выпуск жидкости насоса
S Провод заземления
T Впуск жидкости насоса
U Всасывающий шланг
V Спускной клапан жидкости

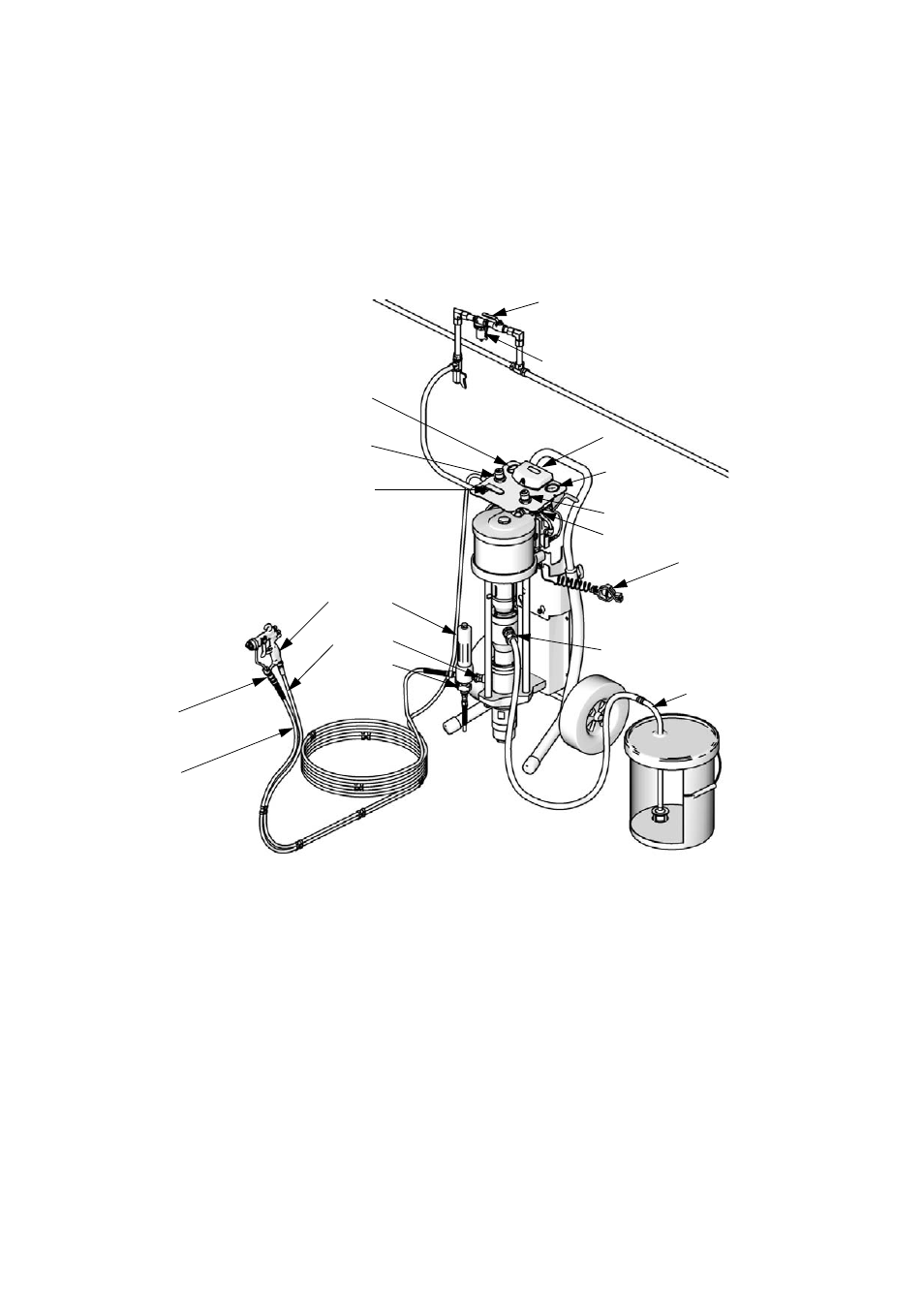

Р ИС . 3. Типовая установка на тележку
ti15362a
