Система выпуска жидкости
1.
Используйте гибкие заземленные шланги (L)
для жидкостей.
2.
Для герметизации рекомендуется применять
стандартные санитарные прокладки Tri-Clamp
®
из таких гибких материалов, как каучук на основе
сополимера этилена, пропилена и диенового мономера,
бутадиенакрилонитрильный каучук, фторкаучук
и силикон.
3.
Установите клапан (J) для слива жидкости
рядом с выпускным отверстием для жидкости.
См. приведенное выше ПРЕДУПРЕЖДЕНИЕ и Р
. 2.
4.
Установите запорный клапан (K) на трубопровод
для выпуска жидкости.
Р
ИС

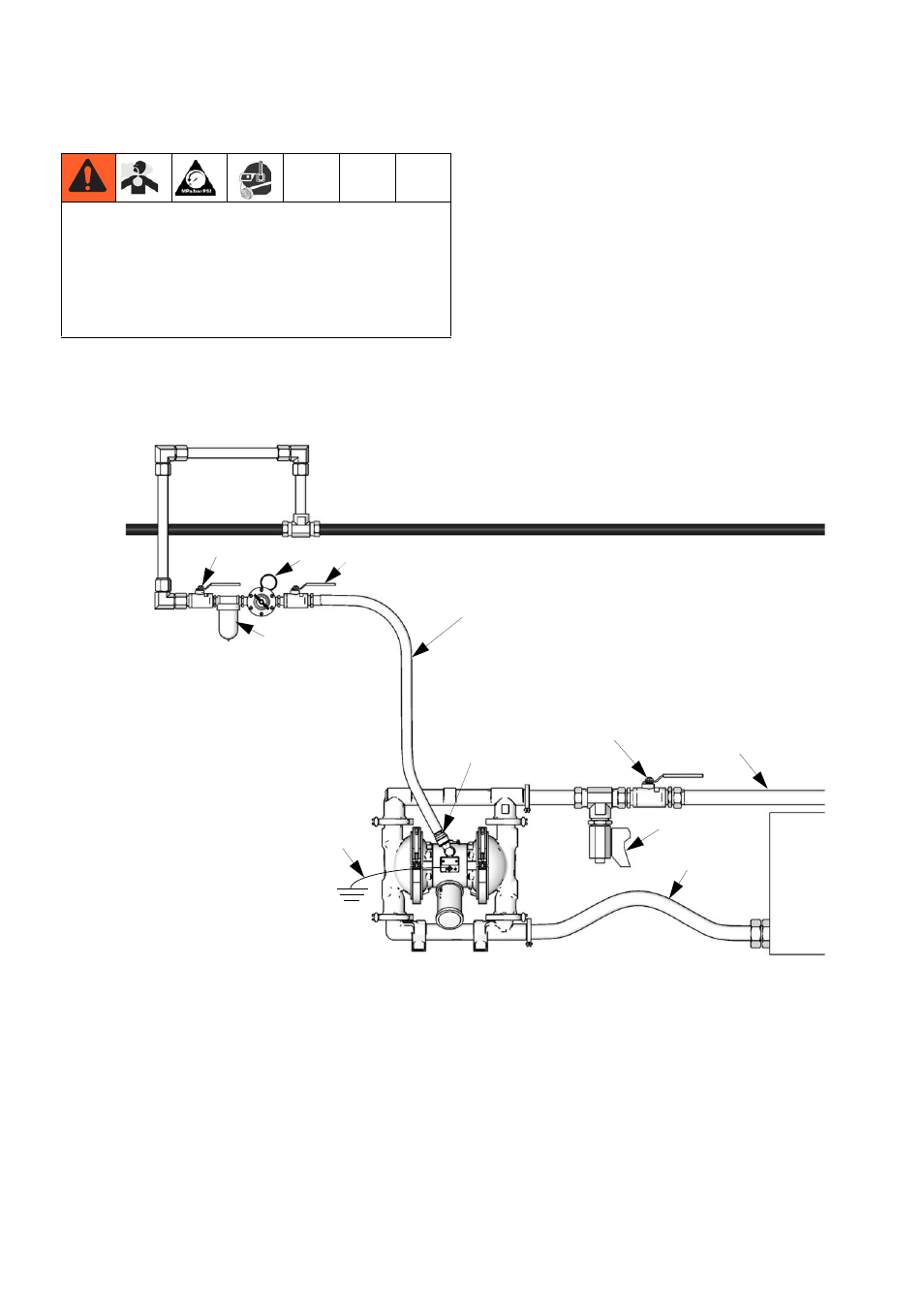

. 2 Типовая схема установки оборудования на полу
Клапан (J) слива жидкости присутствует в системе для
снятия давления в шланге в случае его закупорки.
Применение сливного клапана снижает риск получения
серьезных телесных повреждений в результате попадания
жидкости в глаза или на поверхность кожи или
соприкосновения с опасными жидкостями при снятии
давления. Клапан следует установить рядом с отверстием
для выпуска жидкости из насоса. См. Р
. 2.
TI8930a
Обозначения
A
Трубопровод для подачи воздуха
B
Главный переливной воздушный
клапан (обязательный
компонент системы)
C
Регулятор подачи воздуха
D
Быстроразъемная муфта
воздухопровода
E
Главный воздушный клапан
(для вспомогательных
приспособлений)
F
Фильтр для воздухопровода
G
Гибкий шланг для
всасывания жидкости
J
Клапан для слива жидкости
(обязательный компонент системы)
K
Запорный клапан для жидкости
L
Гибкий шланг для жидкости
Y
Провод заземления (обязательный
компонент системы; инструкции
по установке см. на стр.
)
E
F
C
B
A
K
L
J
G
Y
D
