Барабан для наматывания шланга

313737D

35

Барабан для наматывания шланга

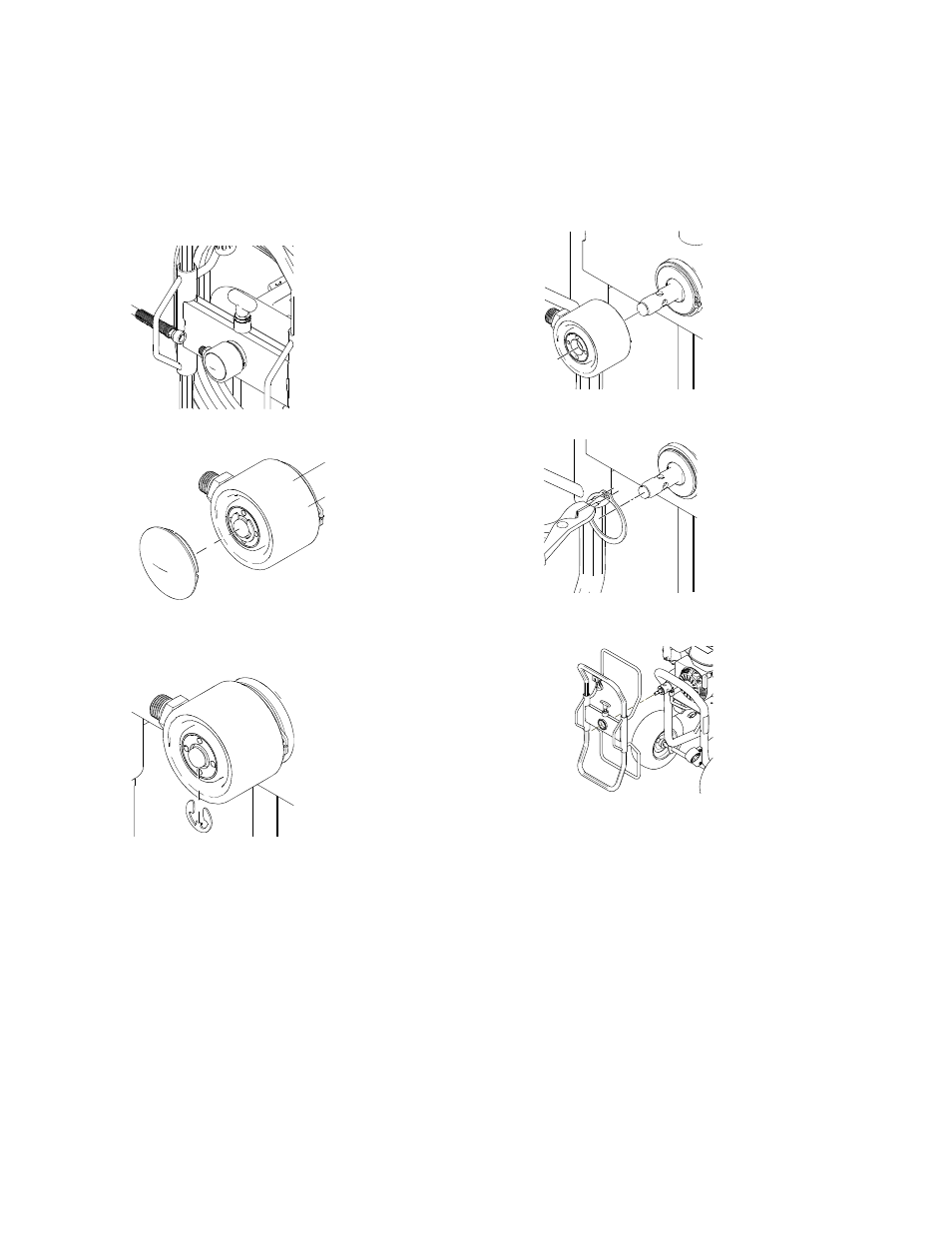

Снятие

1.

Выньте шланговый фитинг из головки шарнирного
соединения и извлеките шланг полностью.

2.

Снимите колпачок с шарнирного соединения.

3.

Снимите E-образный зажим с оси шарнирного
соединения.

4.

Снимите головку шарнирного соединения.

5.

Снимите пружинное упорное кольцо.

6.

Снимите барабан для наматывания шланга.

ti13539a

ti13675a

ti13538a

ti13543a

ti13542a

ti15024a
