Расположение пистолета
332099G
11

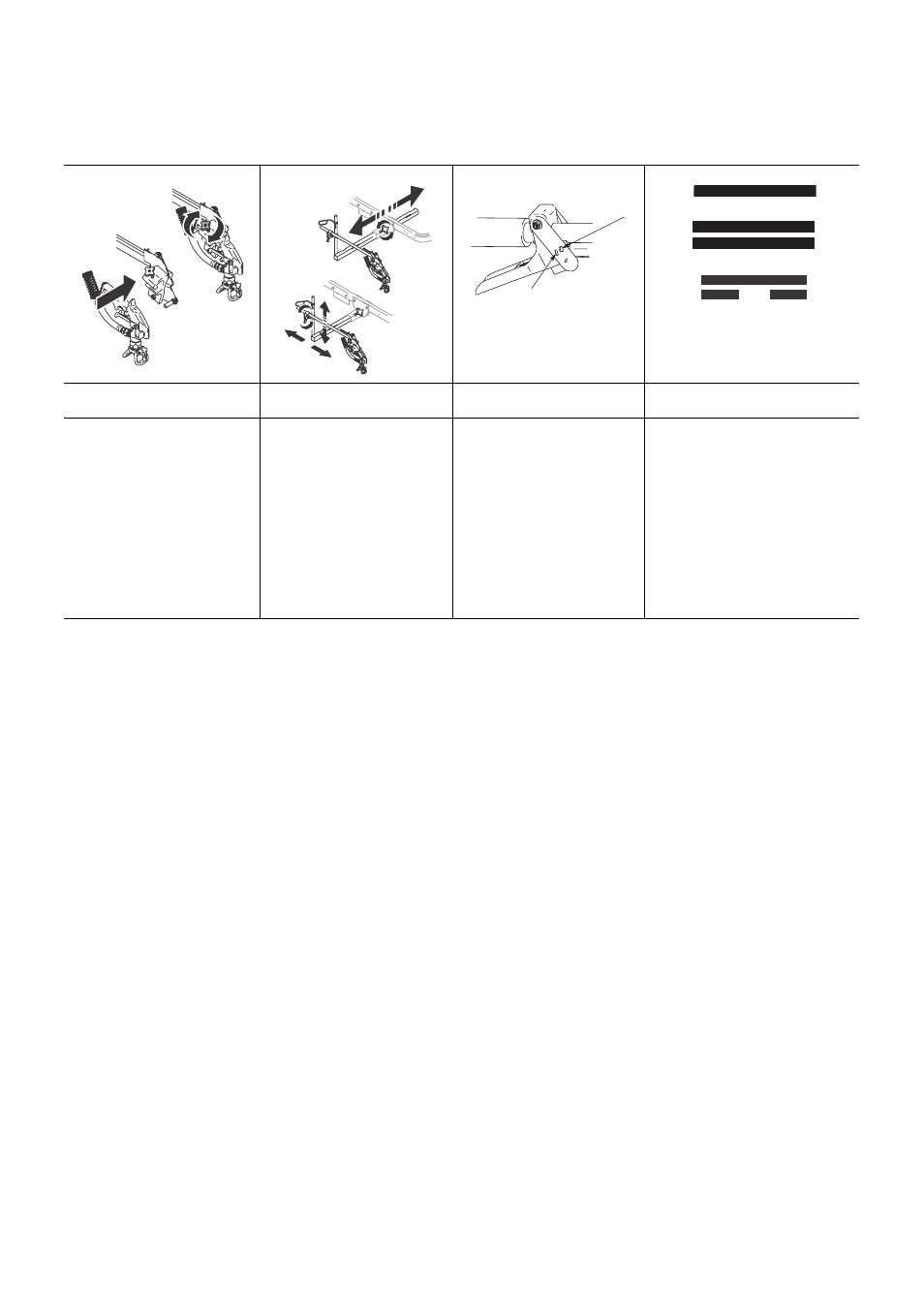

Расположение пистолета
Установка пистолета
Регулировка положения
пистолета
Выбор пистолета
1
Вставьте пистолет в
держатель. Затяните зажим.
2
Регулировка положения
пистолета: вверх/вниз,
вперед/назад, влево/вправо.
См. примеры на стр. стр. 12.
3
Подсоедините кабели
пистолета к левой
или правой плате
переключения пистолетов.
a
Один пистолет. Отсоедините
одну плату переключения
пистолетов от пускового курка.
b
Оба пистолета одновременно.
Установите обе платы
переключения пистолетов в одно
и то же положение.
c
Сплошная/прерывистая линия и
прерывистая/сплошная линия.
Установите пистолет для
нанесения сплошной линии в
положение 1, а пистолет для
нанесения прерывистой линии –
в положение 2.
ti6550a
ti6549a
1
2
ti3330a
a
c
b
ti3331a
ti3332a
