Ремонт

18

312959K

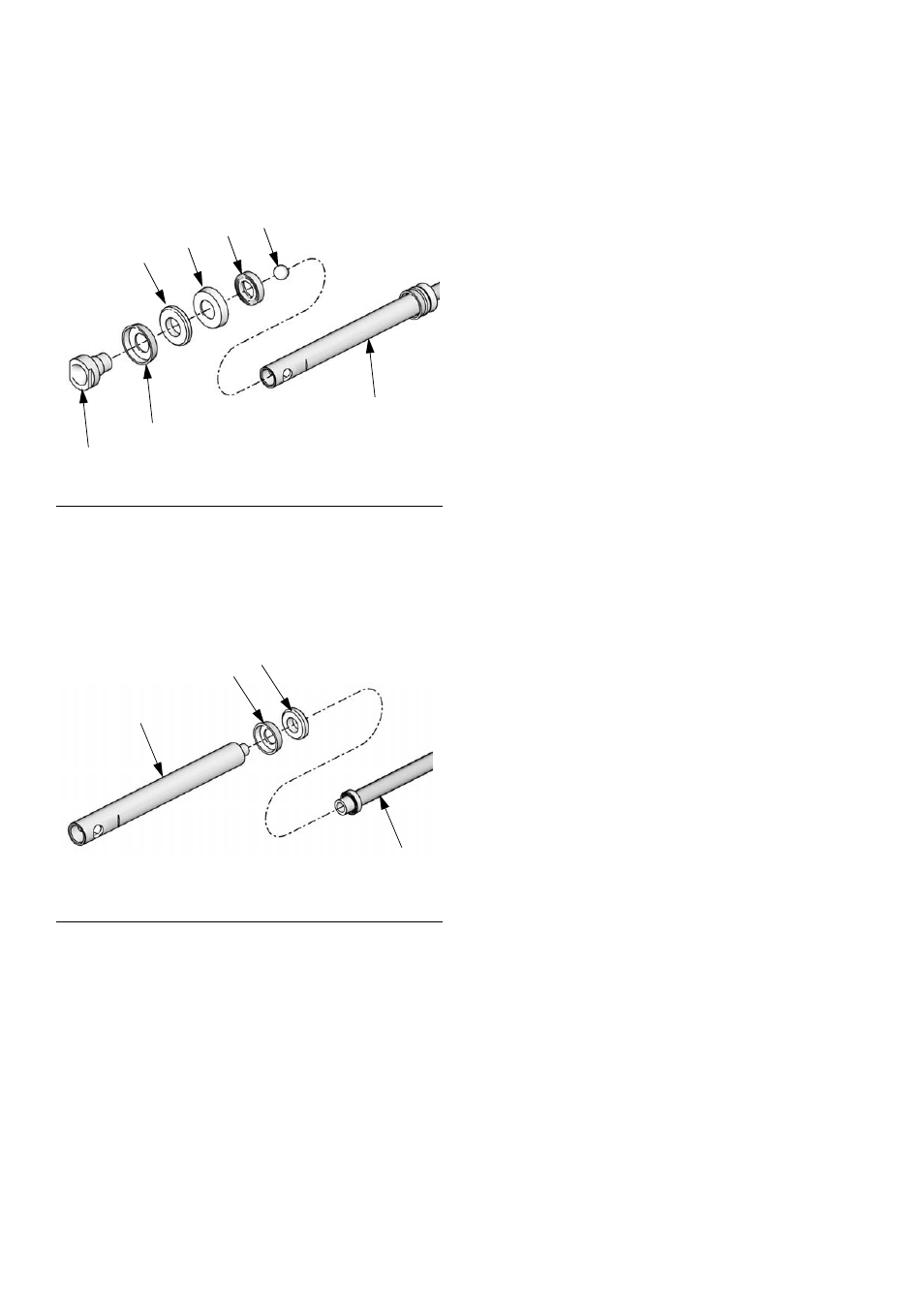

5. Отвинтите корпус поршня (23) от корпуса

клапана поршня на штоке жидкостного
поршня (19).

6. Свинтите шток жидкостного поршня (19) с

соединительного штока насоса (37).
Снимите манжетное уплотнение (17) и
подшипник (18).

Р

ИС

. 16

Р

ИС

. 17

ti11660a

23

21

22

21

20

3

19

312766D_без уплотнения

19

17

18

37
