Обслуживание, Предупреждение – Инструкция по эксплуатации Graco Husky 205
Страница 13

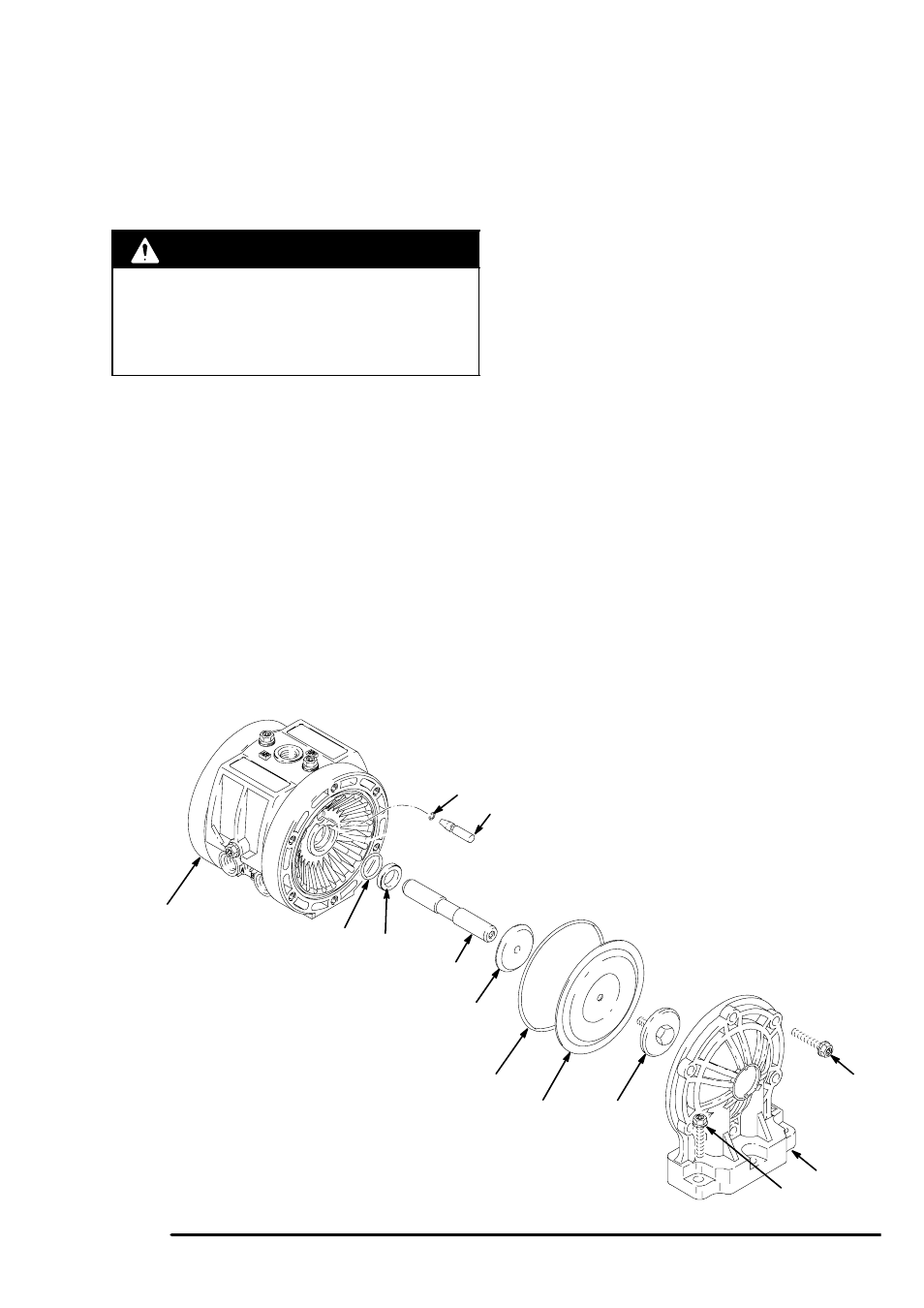

Рис. 6
50
30
57
8
06180D
58
58
51
1
10
11
9
12
13
13
13
3A2981
Обслуживание
Замена мембран
Замените мембраны указанным ниже образом. См. рис. 6 и 7.
1. Произведите снятие давления и
отсоедините пневмолинию от насоса.
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения серьезной травмы
выполняйте инструкции раздела «Процедура
снятия давления» на стр. 8 всякий раз,
когда в руководстве содержится уведомление
о необходимости снятия давления.
2. Удалите восемь винтов (58), которые крепят
две крышки секции жидкости (51) к
коллектору (52), и извлеките узел с
крышками секции жидкости и центральным
корпусом из коллектора.
3. Удалите шесть винтов (58), которые крепят
каждую крышку секции жидкости (51) к
центральному корпусу (1), и снимите крышки
с центрального корпуса.
4. Снимите мембранные пластины (50) с вала
(10). Удалите мембраны (30) и мембранные
пластины (11) с воздушной стороны.
5. Удалите мембранные штифты (8), снимите и
замените уплотнительные кольца (9) и
установите обратно мембранные штифты в
центральном корпусе (1).
6. Установите на место вал (10) мембраны.
7. Установите новые мембраны (30) таким
образом, чтобы вогнутая сторона была
направлена к центральному корпусу (1).
8. Привинтите мембранные пластины (50) к
валу (10) и затяните винты с усилием
3,2–3,7 НSм (28–33 дюймо-фунтов).
9. Установите крышки секции жидкости (51) на
центральный корпус (1) и зафиксируйте
винтами (58), которые крепят их к
центральному корпусу. Затяните винты с
усилием 4,7–5,3 НSм (42–47 дюймо-фунтов).
См. раздел «Последовательность
затяжки» на стр. 18.
10. Установите узел с крышками секции
жидкости и центральным корпусом на
коллектор (52), вставьте винты (58), которые
крепят узел к коллектору, и затяните винты
с усилием 4,7–5,3 НSм (42–47 дюймо-фунтов).
См. раздел «Последовательность
затяжки» на стр. 18.
11. Повторно подсоедините насос.
