Ремонт
Установка
Установка
Установка шланга
шланга
шланга
1.
Переместите ролик (102), поворачивая вентилятор
двигателя до тех пор, пока ролик не достигнет
положения на 6 часов.

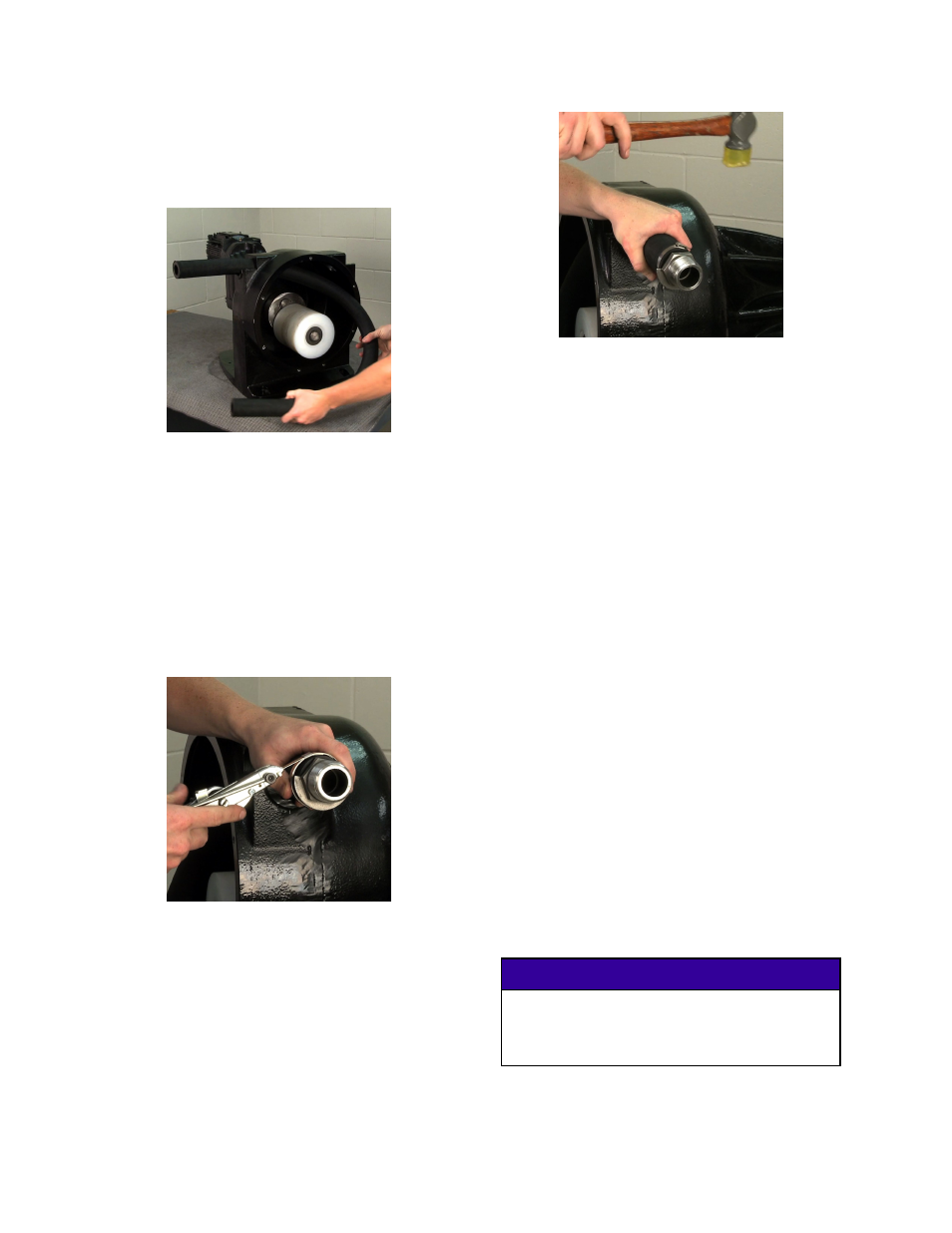

Figure 9 Ролик в положении на 6 часов
2.
Проденьте один конец шланга (103) через
отверстие с задней левой стороны корпуса насоса,
если смотреть на него спереди. Вытяните шланг на
51–76 мм (2–3 дюйма) из корпуса насоса (1).
3.
Установите хомут (104) на шланг и зазубренный
фитинг (105).
4.
Расположите хомут на расстоянии приблизительно
6 мм (1/4 дюйма) от конца шланга. Убедитесь, что
обод подойдет к канавкам зазубренного хомута
(20) и корпуса насоса (1). С помощью зажимного
инструмента 24L497 затяните хомут, чтобы
прикрепить шланг к зазубренному фитингу.
Figure 10 Затяжка хомута
5.
Обрежьте излишек обода, затем выровняйте конец
с помощью резинового молотка.
Figure 11 Установка зазубренного фитинга
6.
Установите конец шланга в сборе в канавку
зазубренного хомута, используя гладкий
металлический стержень для удержания зазубрин
на месте. Пригонка может быть плотной;
воспользуйтесь резиновым молотком, чтобы
установить на место узел зазубренного фитинга.
ПРИМЕЧАНИЕ.
ПРИМЕЧАНИЕ.
ПРИМЕЧАНИЕ. Убедитесь, что зазубренный
фитинг (105) правильно установлен. Шестигранник
зазубренного фитинга (105) следует установить
вровень с соответствующим шестигранником
на корпусе насоса. Это обеспечит прочное
удерживание зазубренного фитинга на месте.
7.
Только в насосах EP4.
Установите верхнюю
часть установочной шайбы зазубренного фитинга.
Нижняя часть шайбы приварена.
8.
Установите хомут (20) и винты (21). Затяните винты
с усилием 13 Н•м (115 дюймофунтов) на насосах
EP3 и 16,0 Н•м (140 дюймофунтов) на насосах EP4.
9.
Согните шланг (103) в петлю 360 градусов и
проденьте другой конец через отверстие с
передней правой стороны корпуса насоса (1).
Соберите зазубренный фитинг (105) и хомут (104)
согласно описанию на этапах 3–8.
10. Поверните ролик (102) в положение на 12
часов,чтобы сжать шланг, после чего протолкните
шланг в корпус насоса. При возникновении
трудностей с установкой шланга на место
воспользуйтесь резиновым молотком.
11. Поверните ролик (102) опять в положение на 6
часов. Чтобы обеспечить соответствующий объем
смазочного масла для шланга, важно, чтобы ролик
находился в нижней части насоса. Установите на
место крышку вентилятора двигателя.
ПРЕДУПРЕЖДЕНИЕ
ПРЕДУПРЕЖДЕНИЕ
ПРЕДУПРЕЖДЕНИЕ
Перед установкой передней крышки необходимо
повернуть ролик в положение на 6 часов. Если
этого не сделать, насос будет переполнен
смазочным маслом для шланга.
