Повторная сборка – Инструкция по эксплуатации Graco G15-G40
Страница 24
Ремонт
24
3A0452D
Повторная сборка
ПРИМЕЧАНИЕ: Смотрите Ремонтные комплекты на
странице 20.
1.
Установите прокладку трубки (22*) в пистолет.
Затяните вручную соединение трубки (C) на
входном патрубке пистолета для жидкости.
Затяните вручную входной патрубок для воздуха
(17) и винт (20). Затяните соединение трубки для
жидкости с усилием 150—160 дюймо-фунтов
(17—18 Н•м). Затяните входной патрубок для
воздуха с усилием 210—220 дюймо-фунтов
(24—25 Н•м). Затяните винт скобы трубки
жидкости с усилием 50—60 дюймо-фунтов
(6—7 Н•м). См. Р
. 43.
2.
Установите проходной фильтр для жидкости
(12) в основание трубки для жидкости.
Закрутите входной патрубок для жидкости (18)
на основании трубки. Затяните с усилием
175—185 дюймо-фунтов (20—21 Н•м). См.
Р
. 43.
3.
Установите кольцевое уплотнение с u-образным
сечением (7*) на инструмент для установки
уплотнения (28*), кромки уплотнения должны
быть направлены к инструменту, как показано в
Р
. 41. Протолкните уплотнение в пистолет с
задней стороны, пока не услышите характерный
щелчок.
4.
Нанесите смазку на переднюю сторону
воздушного вентиля (8*). Осторожно установите
в пистолет с задней стороны, через уплотнение с
u-образным сечением (7*), насколько возможно.
Не повредите уплотнение. См. Р
5.
Осторожно вставьте более тонкий конец
стержня (9) в воздушный вентиль (8*).
6.
Установите две пружины (15 и 19). Закрепите
тарелку пружины (11) с задней стороны корпуса
пистолета. Затяните с усилием 210—220
дюймо-фунтов (24—25 Н•м).
7.
Нанесите небольшое количество смазки на
кольцевые уплотнения иглы и стержня в месте
скольжения уплотнения. Убедитесь, что
кольцевое уплотнение (2a*) установлено на
корпусе пистолета (1).
8.
Установите иглу для жидкости (2) с передней
стороны пистолета. С помощью гаечного ключа
(29) закрепите иглу на корпусе пистолета (1) и
затяните с усилием 50—60 дюймо-фунтов
(6—7 Н•м). См. Р
. 42.
9.
Установите пусковой механизм (3), палец (13) и
гайку (14). Нанесите пасту препятствующую
отворачиванию низкой фиксации и убедитесь,
что латунная часть иглы (2) находится за
пусковым механизмом. См. Р
. 43. Нанесите
смазку на обе стороны пальца в местах
контакта пускового механизма с пальцем и на
втулку с обеих сторон пистолета в местах
контакта пускового механизма с корпусом
пистолета. Затяните гайку с усилием 20—30
дюймо-фунтов (2—3 Н•м).
10. Запустите пистолет, чтобы втянуть иглу, в то
время как вы закрепляете рассеиватель (5) к
корпусу пистолета (1) с помощью специального
инструмента (30). Затяните с усилием 155—165
дюймо-фунтов (18—19 Н•м). После затягивания
фланец будет касаться нижней части пистолета.
11. Прикрепите фиксирующее кольцо (6),
воздушную головку (21) и распылительный
наконечник (33).

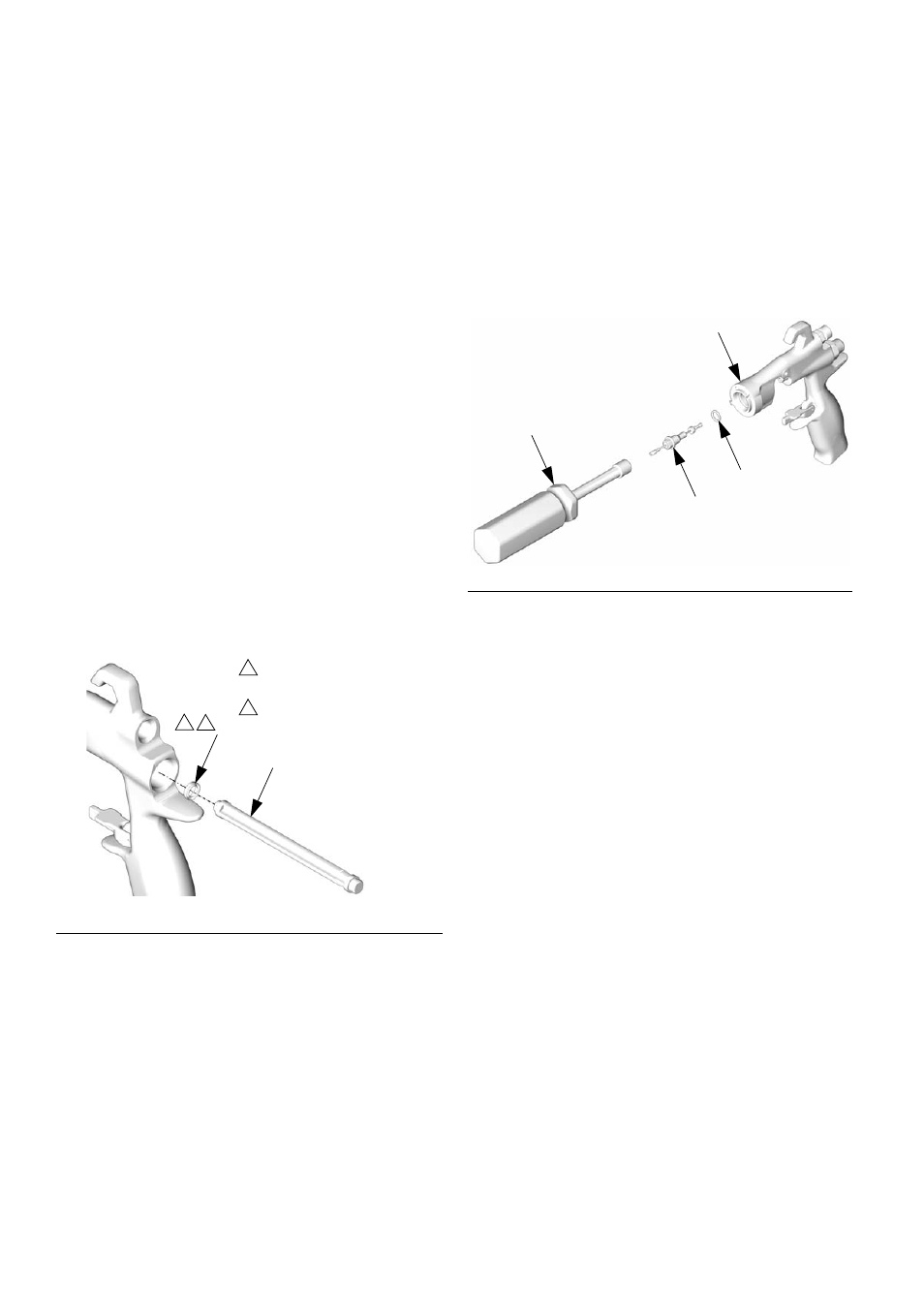

Р
ИС
. 41
TI6578A
7*
28*
Нанесите небольшое
количество смазки.
Кромки направлены от
корпуса пистолета.
3
8
3
8
Р
ИС
. 42
TI6575A
2†
29
1
2a*
