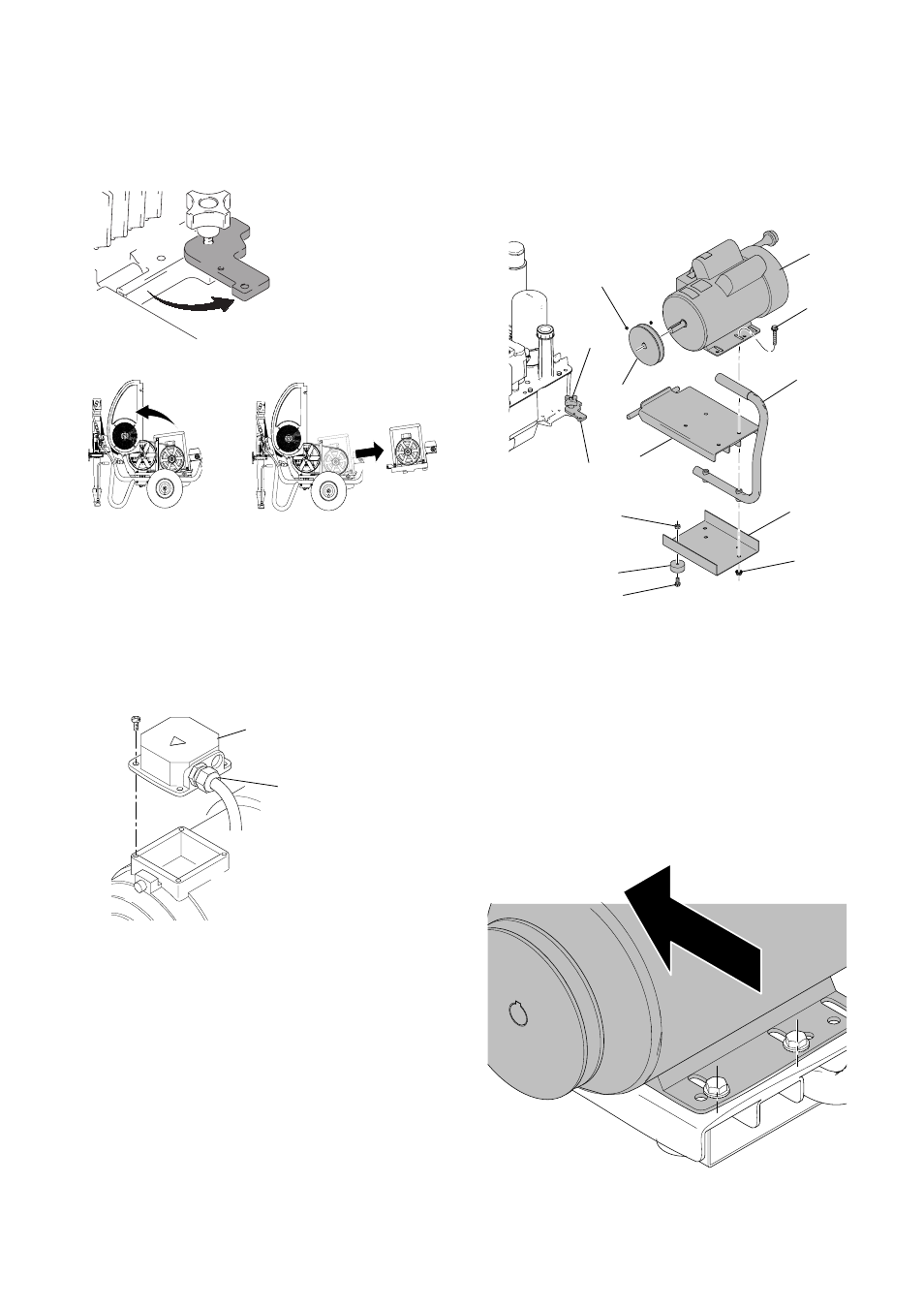

Электродвигатель
20
3A2488A
3.
Ослабьте гайку электродвигателя (205).
Поверните удерживающий кронштейн
двигателя (204) наружу.
4.
Извлеките блок двигателя из распылителя.
5.
Снимите крышку коммутационной коробки
двигателя (J).
6.
Наклоните заднюю часть крышки
коммутационной коробки двигателя и
отсоедините три провода питания (коричневый,
черный и серый), а также желтый и зеленый
провода заземления (см. Схему
электрических соединений, стр. 29).
7.
Снимите фитинг разгрузки натяжения кабеля
(S) с крышки коммутационной коробки
двигателя и извлеките из нее провод питания
(3) и провод заземления двигателя.
8.
Выкрутите четыре винта (30), извлеките гайки
(174) и снимите рукоять (175) с монтажного
кронштейна двигателя (99).
9.
Выкрутите четыре винта (23), извлеките гайки
(174) и снимите электродвигатель (119) с
монтажного кронштейна двигателя (99).
10. Ослабьте установочные винты (2) и снимите
шкив (43) с электродвигателя.
Установка
1-фазные двигатели, 240 В пер. тока,
50 Гц, электродвигатель
1.
Установите шкив (43) и установочные винты
(133). Затяните винты с усилием 6,8 Н•м
(60 дюйм-фунтов). Убедитесь в том, что шкив
находится на одном уровне с валом
электродвигателя.
2.
Установите рукоятку (175), пластину нижнего
изолятора (190) и качающуюся пластину (99) на
электродвигатель (119) с помощью четырех
винтов (30) и гаек (174). Двигатель необходимо
до упора продвинуть вперед по качающейся
пластине. Затяните винты (30) с усилием
25,4 Н•м (225 дюйм-фунтов).
ti5384a
ti18749a
ti18700a
S
J
119
204
99
193
191
192
174
190
175
30
133
43
205
ti18343a
ti18750a
