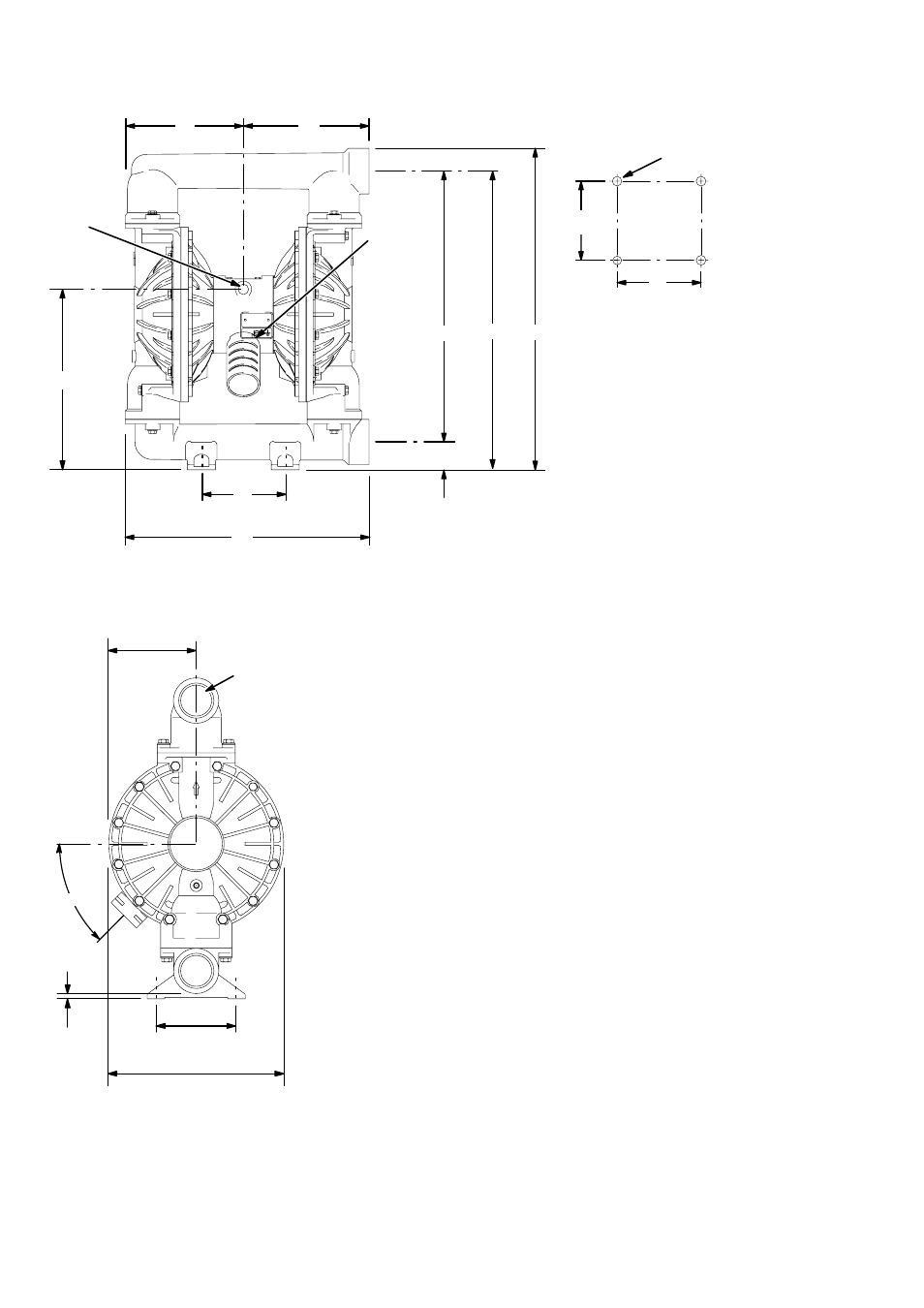

Габариты – Инструкция по эксплуатации Graco Husky 2150
Страница 30
Advertising
7440B
C
1/2 npt(f)
впуск для
воздуха
3/4 npt(f)
выпуск
отработанн
ого воздуха
(глушитель
входит в
комплект)
J
F
H
G
E
ВИД СПЕРЕДИ
B
A
6,0 дюйма
(152,5 мм)
K
2,0 дюйма (50,8 мм)
(диаметр отверстия)
ВИД СБОКУ
6,25 дюйма
(158,8 мм)
12,5 дюйма
(317,5 мм)
45
_
6,0 дюйма
(152,5 мм)
СХЕМА РАСПОЛОЖЕНИЯ
МОНТАЖНЫХ ОТВЕРСТИЙ В НАСОСЕ
Четыре отверстия
16 мм (0,625 дюйма)
(диам. отв.)
D
D
30
3A2985
Габариты
