Ремонт
3A2535C 29

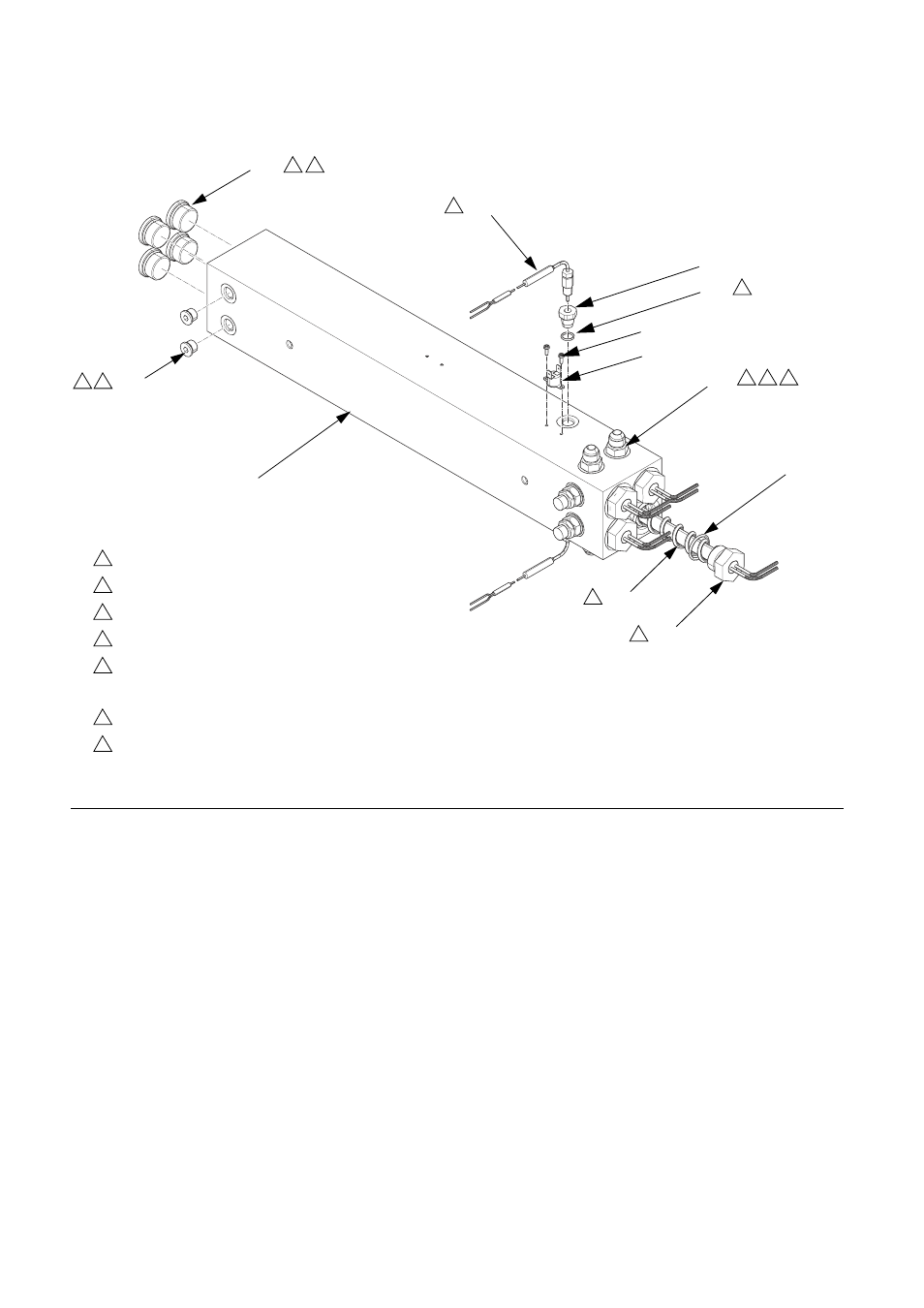

Р ИС . 7. Нагреватель для двух зон мощностью 6 кВт
1
351
361
354
357
356
362
359
352
358
360
355
353
Затяните до 120футофунтов (163Н•м).
Затяните до 23футофунтов (31Н•м).
Затяните до 40футофунтов (54Н•м).
Нанесите на деталь термопасту 110009.
Нанесите герметик и намотайте ленту из
ПТФЭ на все нешарнирные соединения и
резьбу без уплотнительных колец.
Нанесите смазку на уплотнительные кольца.
Расположите поврежденный корпус диска
(369) так, чтобы выхлопное отверстие было
обращено ко дну нагревателя.
1
2
3
4
5
6
7
6
3 6 7
6
5
1 6
2 5
ti17998a
