Обслуживание
18 311676E

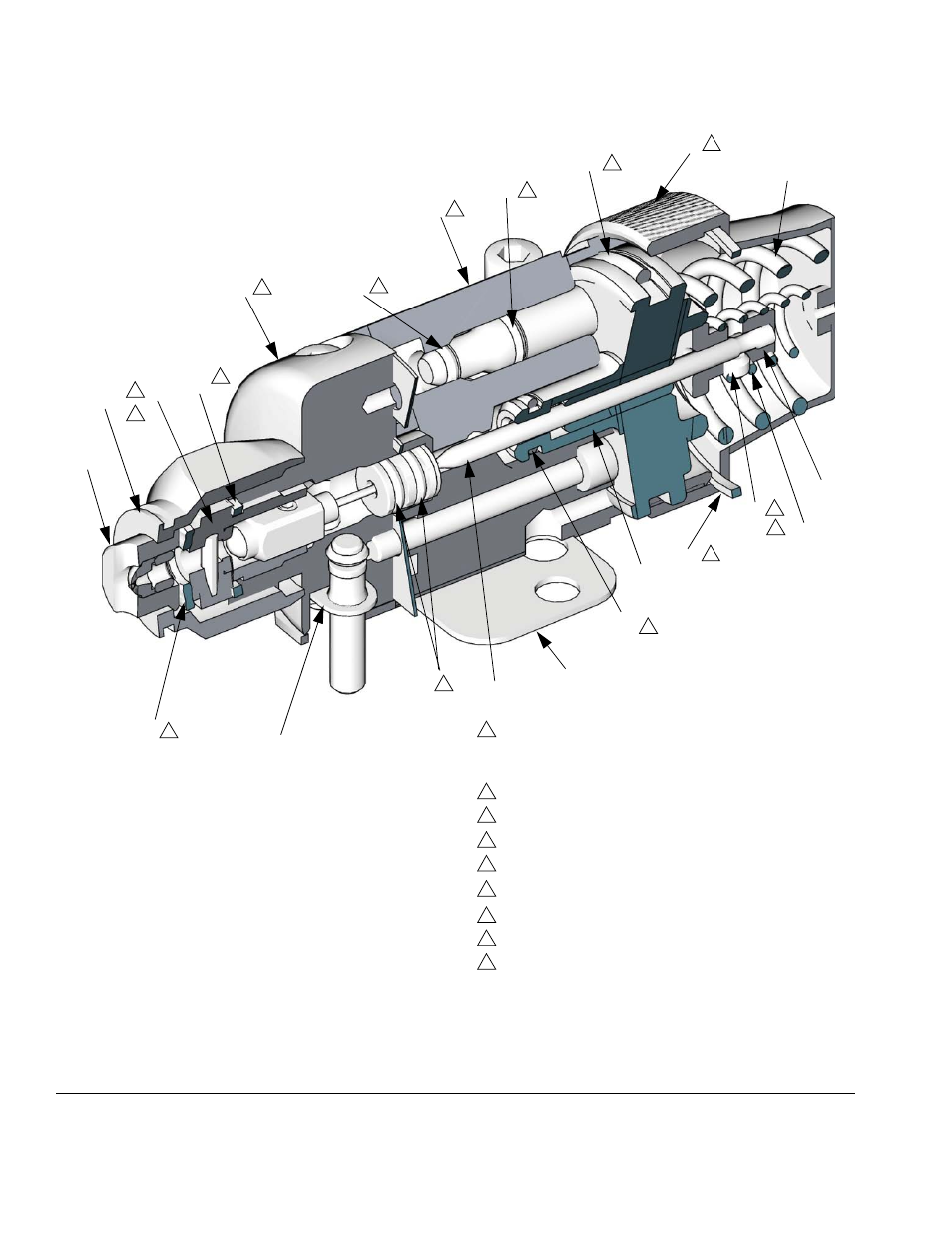

Р ИС . 13
ЗАМЕТКИ ПО ОБСЛУЖИВАНИЮ:
Чтобы избежать утечек жидкости, уплотнительная
прокладка (11) должна заменяться при вынимании или
замене седла (10)
Нанесите на резьбы противозадирную смазку
Смажьте легким маслом
Не смазывать
Момент затяжки 20 - 25 фут-фунт (27-34 Н•м)
Нанесите полупостоянный анаэробный герметик
Затяните с усилием 4 — 5 дюймов/фунт (0,45 — 0,56 Н•м)
Заверните колпачок (18) до упора
Только для модели 288554.
1
4
3
2
8
7
6
5
TI8117a
9
7
10
25*
2
2
2
3
3
1
8 18
22*
20
26*
1
5
2
3
11†
23*
3
3
6
7
21
16
17
13*
12
8
3†
19
4
38 9
9
