Ремонт
Разборка насоса
При необходимости выполните рекомендации в
разделе
Отсоединение пневмодвигателя, page 12
.
Примечание. Проследите за тем, чтобы на
сдвижном штоке не осталось царапин. Положите
на стол для технического обслуживания.

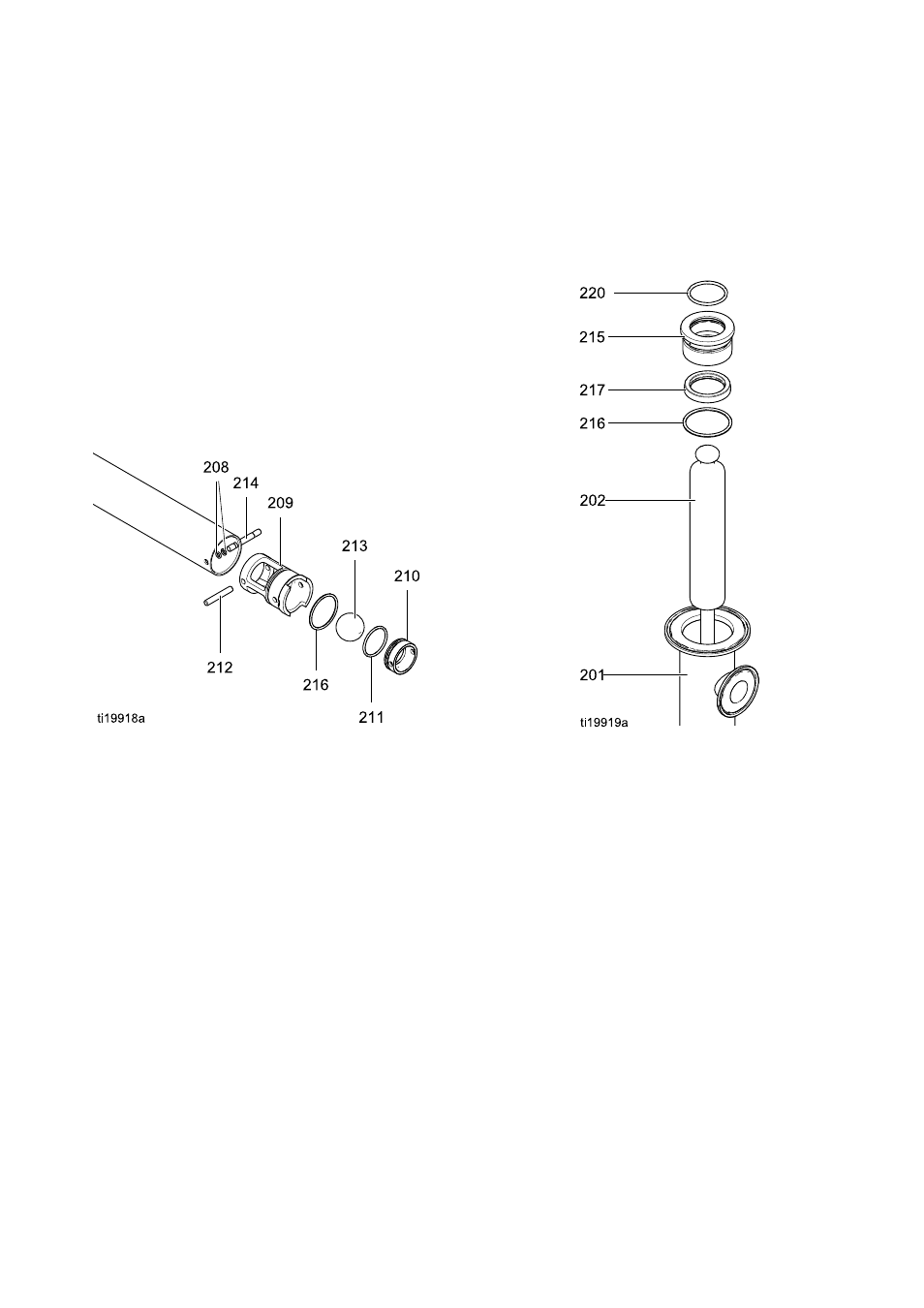

1. С помощью крючка передвиньте уплотнительные
кольца (208) к центру штифта впускного седла
(214). Выньте штифт на половину, снимите
уплотнительные кольца (108), затем полностью
извлеките штифт.
2. С помощью гайковерта в слоте удалите блок
впускного клапана. Извлеките удерживающий
штифт (212) и шарик (213). Надавите, чтобы
вытолкнуть из нижней части впускного корпуса
(209) седло (210). Извлеките уплотнительные
кольца (211 и 216). Очистите и осмотрите детали.
Figure 7
3. Выньте поршневой шток (202) из верхней части
цилиндра (201) на несколько сантиметров, не
извлекайте его. Затем, снимите картридж (215).
Извлеките уплотнительные кольца (216, 220).
С помощью гайковерта вытолкните П-образное
уплотнение (217) из центра картриджа. Будьте
внимательны и не повредите кромки.
Figure 8
